BRAX GRAPHIC GX2400 Black Short – 4kanálový zesilovač třídy AB, 4× 150 W RMS

Detailní popis produktu

Co BRAX GRAPHIC GX2400 umí

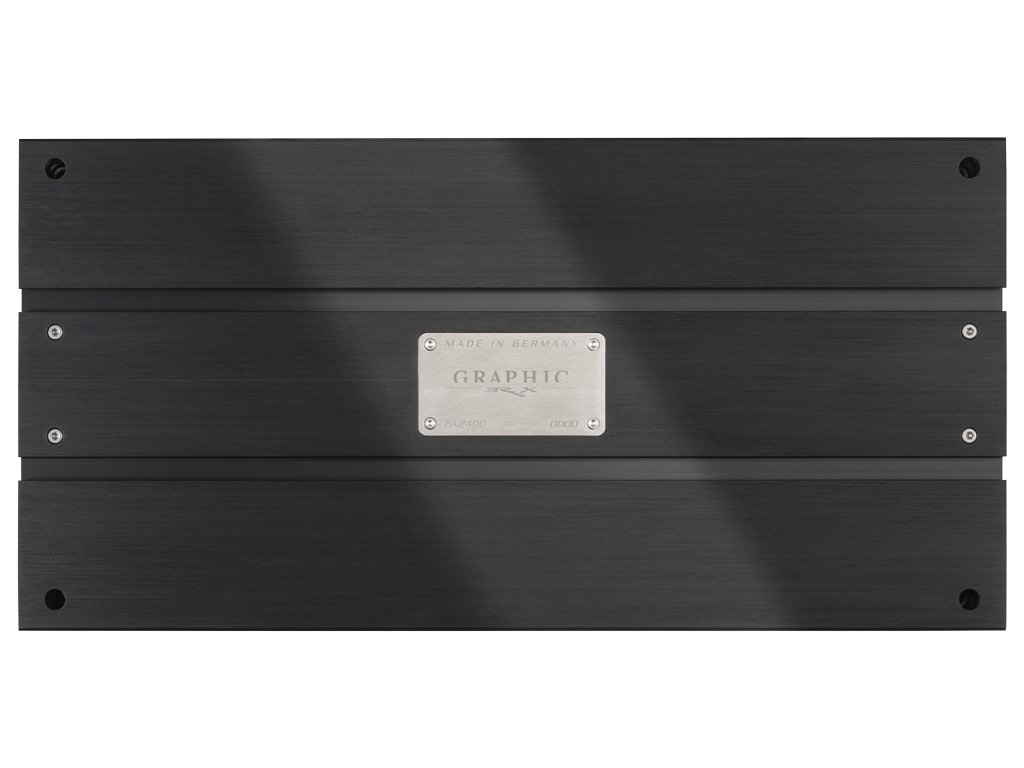

BRAX GRAPHIC GX2400 je 4kanálový zesilovač třídy AB z nejvyšší řady výrobce Audiotec Fischer. Toto provedení je černé s krátkým chladičem – výkon a elektronika jsou u všech barevných a délkových variant stejné. Zesilovač dává 4× 150 W RMS na 4 Ohm, 4× 240 W RMS na 2 Ohm a v můstku 2× 480 W RMS na 4 Ohm. Frekvenční rozsah sahá od 10 Hz do 80 kHz, odstup signálu od šumu přesahuje 120 dB (A) a zkreslení je pod 0,0008 %.

Stejně jako dvoukanálový GX2000 nemá GX2400 žádné výhybky ani filtry. Je to čistý koncový stupeň s krátkou signálovou cestou, ručně vybíranými součástkami a 32 výkonovými tranzistory MOSFET, které výrobce třídí do více než 300 kategorií podle naměřených parametrů. Regulátory citlivosti vstupu (gain) jsou pod typovým štítkem, aby nic nerušilo čistý design. Každý kus je ručně postaven v Německu.

Pozlacené svorky pojmou napájecí kabel do 50 mm² a reproduktorový kabel do 6 mm², samostatná svorka slouží pro kapacitor BRAX IPC. Zesilovač zvládá start-stop provoz a krátkodobě pracuje i při poklesu palubního napětí na 6 V.

Pro koho ano – a pro koho ne

Ano pro plně aktivní dvoupásmový přední systém za DSP: dva kanály na výškové reproduktory, dva na středobasy – nebo středové reproduktory a výškové reproduktory v třípásmové sestavě, kde basy přebírá další zesilovač. Se 150 W RMS na kanál je ideálním partnerem reproduktorů BRAX s zatížitelností 100–200 W RMS. Ne pro toho, kdo chce zesilovač s vlastními filtry nebo vysokoúrovňovým vstupem – GX2400 má jen linkové RCA vstupy a dělení pásem musí zajistit procesor. Výrobce neuvádí provoz na 1 Ohm ani můstek na 2 Ohm, takové zátěže nepoužívejte.

Co k tomu potřebujete

• DSP procesor: BRAX DSP, Helix DSP ULTRA S nebo Helix DSP PRO MK3.
• Reproduktory odpovídající výkonu 150 W RMS na kanál (vhodné 100–200 W RMS): výškové BRAX MATRIX ML28 PRO nebo BRAX GRAPHIC GL1 MK2, středové BRAX MATRIX ML80 PRO, středobasy BRAX MATRIX ML165 PRO nebo BRAX GRAPHIC GL6 MK2.
• Kapacitor BRAX IPC 1.000.000 s držákem BRAX CAP 75 mm.
• Napájecí kabeláž dimenzovanou na pojistky 4× 30 A a pojistku u baterie.

Co je v balení

• 1× zesilovač BRAX GRAPHIC GX2400
• 1× tričko BRAX GRAPHIC
• 3× imbusový klíč
• 1× návod k použití

Montáž

Zesilovač se montuje na pevný, větraný podklad; výška 53 mm umožňuje umístění pod sedadlo nebo do kufru. Signál přiveďte z DSP čtyřmi linkovými kabely, citlivost vstupu (gain) nastavte podle výstupního napětí procesoru (1–8 V). Horní propusti pro výškové a středové reproduktory nastavte v DSP před prvním zapnutím – zesilovač sám reproduktory před hlubokými tóny nechrání.

Nebo to necháte na nás. Namontujeme to v dílně v Plzni a sestavu naladíme měřením přímo ve voze. Montáž s námi domluvíte přes kontakty.

Parametry a co znamenají

Pro technické nadšence

Podrobnosti najdete na stránce výrobce BRAX GX2400 a v návodu k použití (PDF).

Co se k tomu hodí

• BRAX GRAPHIC GX2000 Black Short – 2kanálový sourozenec ve stejném provedení pro woofery nebo subwoofer.
• BRAX MATRIX ML8 SUB – 200 mm subwoofer, který GX2400 uřídí v můstku (480 W RMS na 4 Ohm).
• BRAX IPC 1.000.000 – kapacitor pro stabilní napájení.

Časté dotazy

Hodí se GX2400 na kompletní dvoupásmový přední systém?

Ano, to je jeho hlavní role: dva kanály na výškové reproduktory, dva na středobasy, vše aktivně dělené v DSP. Reproduktory BRAX se zatížitelností 100–200 W RMS k němu výkonově sedí.

Jaký je rozdíl mezi provedením Long a Short?

Pouze délka chladiče: Long má hloubku 473 mm a hmotnost 8,6 kg, Short 433 mm a 8,2 kg. Výkon a elektronika jsou shodné.

Potřebuji k němu DSP?

Ano. GX2400 nemá žádné výhybky ani vysokoúrovňový vstup, takže dělení pásem, ochranu výškových reproduktorů a ladění musí zajistit procesor. V dílně v Plzni sestavu naladíme měřením ve voze.
