ESX DFD2/2G – pojistkový a zemnicí rozbočovač, 2× Mini-ANL

Detailní popis produktu

Co ESX DFD2/2G umí

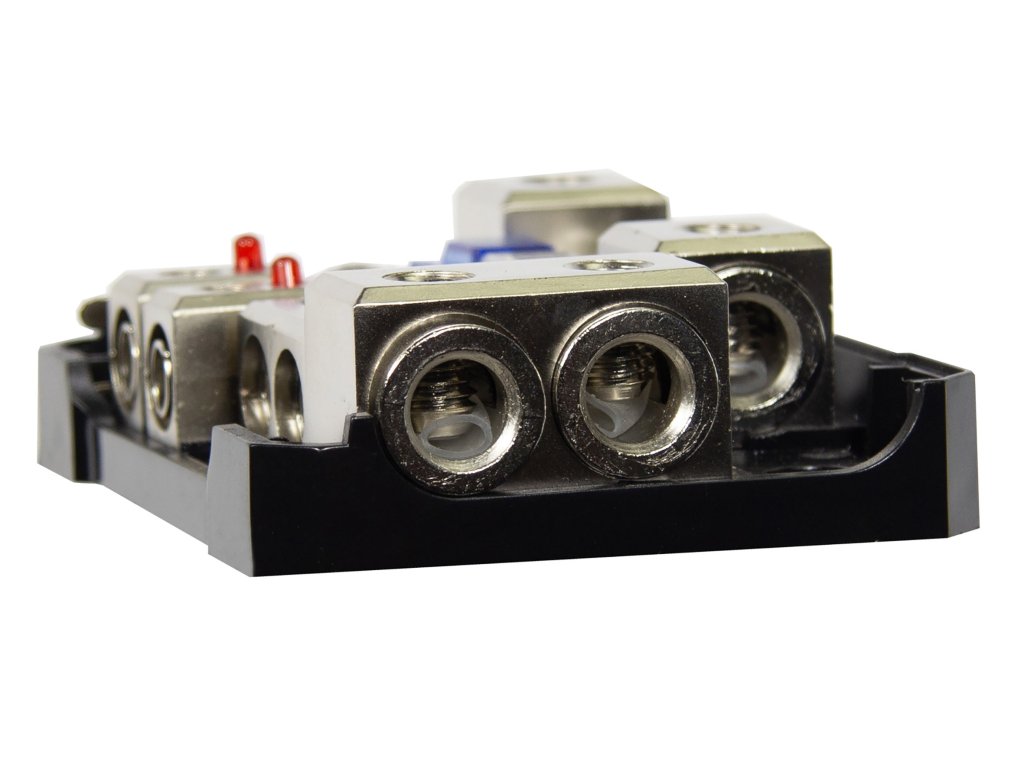

ESX DFD2/2G spojuje v jednom bloku jištěný rozbočovač plusu a rozbočovač kostry. Plusová část má vstup 2× 50 mm² a 2 výstupy 25 mm², každý s pojistkou Mini-ANL a stavovou LED. Zemnicí část rozvede vstup 2× 50 mm² na dva výstupy 25 mm².

Hodí se tam, kde od baterie vede jeden silný kabel a v kufru se rozbočuje k více zesilovačům – každý zesilovač je pak jištěný zvlášť.

Kam se hodí

• Pro systém s dvěma zesilovači, ke kterým vedou kabely 25 mm² nebo tenčí.
• Do kufru blízko zesilovačů, aby byly krátké kabely k jednotlivým zesilovačům.
• Pro tři až čtyři zesilovače je větší ESX DFD2/4G se čtyřmi jištěnými výstupy.

Co je v balení

• 1× rozbočovač ESX DFD2/2G
• 3× pojistka Mini-ANL (1× 100 A, 1× 80 A, 1× 60 A)

Výrobce další obsah balení neuvádí. Napájecí a zemnicí kabely se vybírají podle systému.

Montáž

Rozbočovač se přišroubuje na pevné místo v kufru, napájecí kabel od baterie musí mít vlastní hlavní pojistku u baterie. Hodnoty pojistek na výstupech se volí podle zesilovačů a průřezu kabelů.

Nebo to necháte na nás. Zapojení s námi domluvíte přes kontakty, kabeláž zesilovače uděláme v dílně v Plzni.

Parametry a co znamenají

Pro technické nadšence

stránka výrobce

Časté dotazy

Potřebuji ještě pojistku u baterie?

Ano. Pojistky v ESX DFD2/2G jistí výstupy k zesilovačům, napájecí kabel od baterie potřebuje vlastní hlavní pojistku co nejblíž baterii.

Jaké pojistky se do něj dávají?

Pojistky typu Mini-ANL.

Jaký je rozdíl proti DFD2/4G?

ESX DFD2/2G má 2 jištěné výstupy plusu. Pro tři až čtyři zesilovače je větší ESX DFD2/4G se čtyřmi jištěnými výstupy.
