ESX HZ20WK – kabelová sada pro zesilovač 20 mm²

Detailní popis produktu

Co ESX HZ20WK umí

ESX HZ20WK je kabelová sada řady Horizon se vším potřebným pro připojení zesilovače k baterii a rádiu: červený napájecí kabel 20 mm² (5 m), stříbrný zemnicí kabel 20 mm² (0,8 m), dvojitě stíněný stereo RCA kabel, remote vodič 0,5 mm² (5 m) a pojistka Mini-ANL/AFS 60 A s pouzdrem.

Napájecí vodiče jsou z CCAW (hliník pokovený mědí). Kdo chce čistou měď s menším úbytkem napětí, může napájení udělat OFC kabelem Audio System Z-PC20R (20 mm²) (prodej po metrech, červený pro plus) a sadu použít pro signál a remote.

Kam se hodí

• Pro zapojení jednoho zesilovače, jehož návod doporučuje napájecí kabel 20 mm².
• Pro nejsilnější zesilovače je ESX HZ35WK s kabelem 35 mm², pro menší ESX HZ10WK.
• Reproduktorové kabely v sadě nejsou – vyberete je v kategorii reproduktorové kabely.

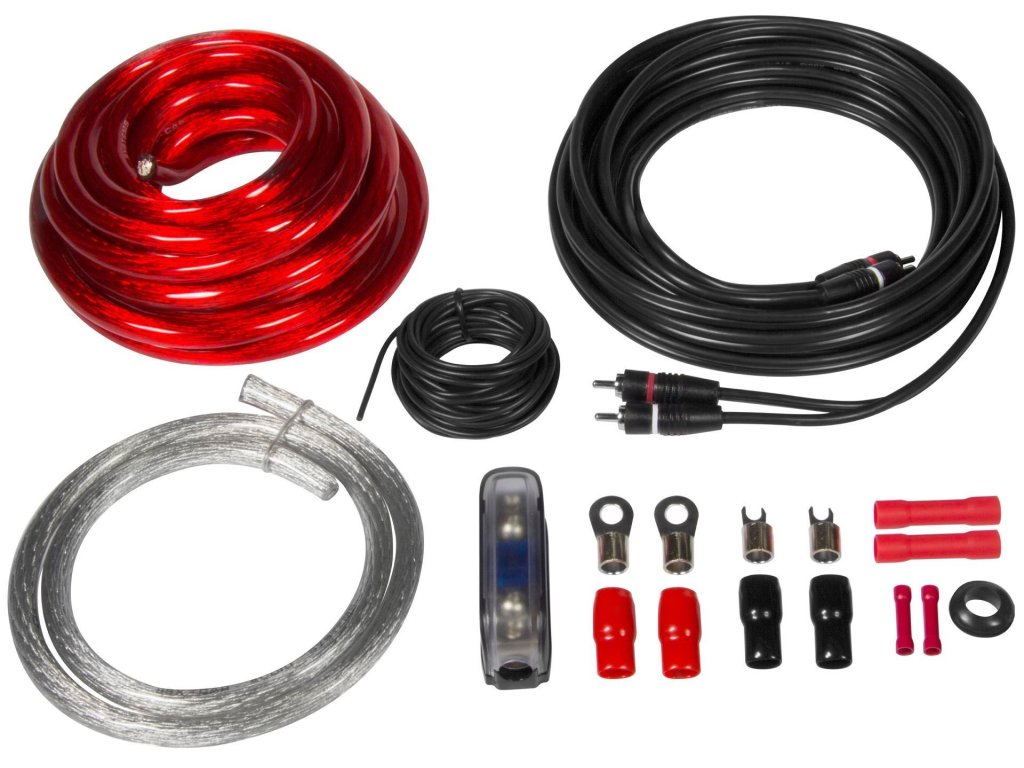

Co je v balení

• 1× napájecí kabel 20 mm², červený, 5 m
• 1× zemnicí kabel 20 mm², stříbrný, 0,8 m
• 1× stereo RCA kabel, černý, 2× stíněný
• 1× remote vodič 0,5 mm², 5 m
• 1× pouzdro pojistky Mini-ANL/AFS
• 1× pojistka Mini-ANL/AFS 60 A

Délku RCA kabelu výrobce neuvádí. Nutné dokoupit: reproduktorový kabel podle rozvodů ve voze.

Montáž

Pojistku s pouzdrem dejte co nejblíž baterii, napájecí kabel veďte jednou stranou vozu a RCA s remote vodičem druhou – omezíte tím rušení. Zemnicí kabel připojte na očištěný plech karoserie.

Nebo to necháte na nás. Zapojení s námi domluvíte přes kontakty, kabeláž zesilovače uděláme v dílně v Plzni.

Parametry a co znamenají

Pro technické nadšence

Montážní návod ESX HZ10WK / HZ20WK (PDF, německy) · stránka výrobce

Časté dotazy

Stačí průřez 20 mm² na můj zesilovač?

Řiďte se návodem zesilovače a jeho pojistkami. Když si nejste jistí, napište nám kód zesilovače a průřez doporučíme.

Je v sadě reproduktorový kabel?

Ne. Sada ESX HZ20WK řeší napájení, signál a remote; reproduktorové kabely najdete v kategorii reproduktorové kabely.

Proč zvažovat OFC kabel?

Čistá měď stejného průřezu má menší odpor a méně se hřeje. U výkonnějších systémů proto doporučujeme napájení kabelem Audio System Z-PC.
