ESX QS-TWO – 2kanálový mini zesilovač
Kód: QS-TWODetailní popis produktu
Co ESX QS-TWO umí
ESX QS-TWO je 2kanálový nano zesilovač třídy D z řady Quantum. Dodá 2× 52 W RMS na 4 Ω, 2× 95 W RMS na 2 Ω a v můstku 1× 190 W RMS na 4 Ω – víc, než zvládne zesilovač ve většině továrních rádií. Celý se vejde do krabičky 90 × 35 × 70 mm.

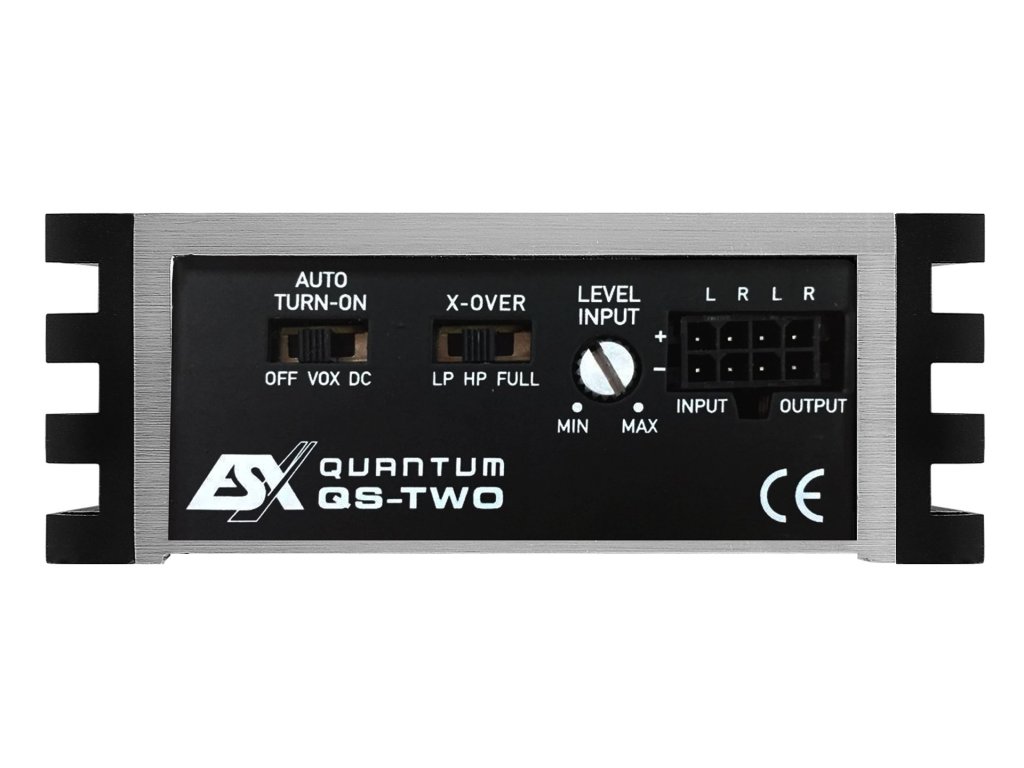

Přepínatelná horní a dolní propust na 80 Hz (12 dB/okt.) oddělí basy od malých reproduktorů, nebo naopak omezí pásmo pro subwoofer. Připojí se přes high level vstup s EPS nebo přes RCA a zapne se sám (podle signálu nebo stejnosměrného napětí). Stereo výstup RCA předá signál například aktivnímu subwooferu.
Kam se hodí
- Pro posílení dvou reproduktorů kolem 50 W RMS – například ESX HZ42 (50 W RMS, 4 Ω).
- Do aut, kde není místo – za rádio, do palubní desky, pod sedadlo.
- S aktivním subwooferem připojeným na výstup RCA.
Co je v balení
- 1× zesilovač ESX QS-TWO
- 1× 3pinový napájecí konektor
- 1× 8pinový konektor pro high level vstup
- 1× 8pinový konektor pro vstupy RCA

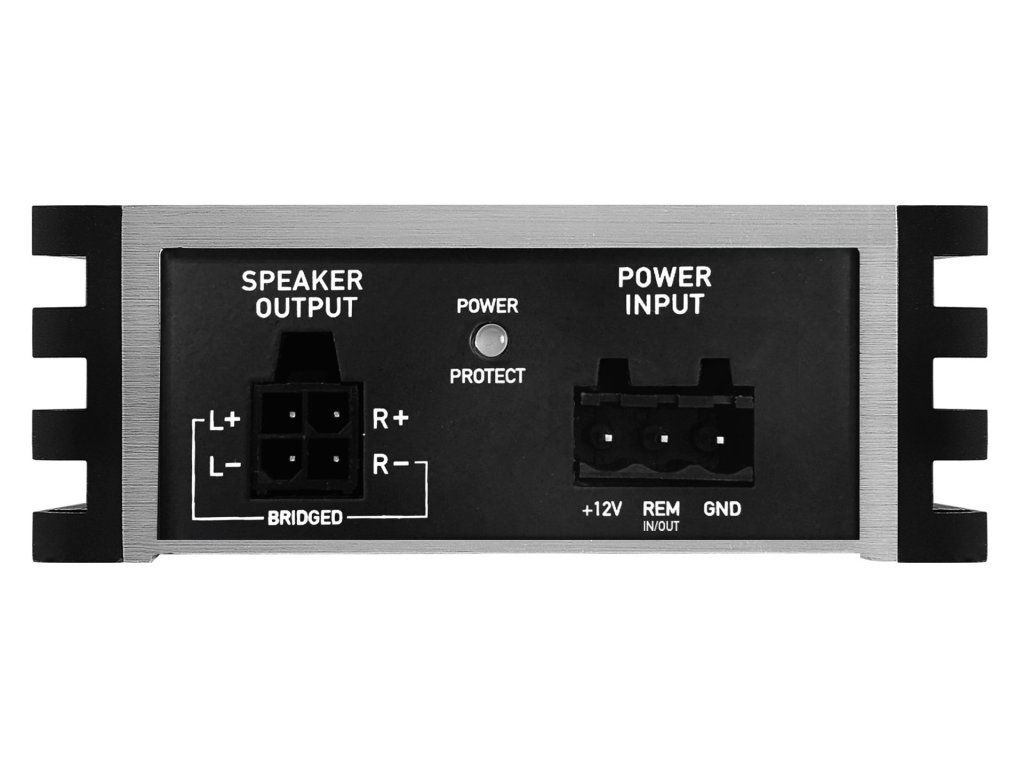

- 1× 4pinový konektor pro reproduktorové výstupy
- 1× externí pojistka
- 4× montážní šroub
- 1× návod
Montáž
Zesilovač se jistí externí pojistkou 20 A (v balení). Díky nano rozměrům se obvykle zapojí přímo u rádia na jeho kabeláž. Počítejte zhruba se čtyřmi hodinami práce včetně kabeláže a nastavení. Citlivost vstupu (gain) nastavíme podle signálu z rádia; výchozí orientace z dílny, finální nastavení děláme měřením.
Nebo to necháte na nás. Montáž a ladění s námi domluvíte přes kontakty, zesilovač zapojíme v dílně v Plzni.
Parametry a co znamenají
| Výkon RMS na 4 Ω | 2× 52 W | 13,8 V |
| Výkon RMS na 2 Ω | 2× 95 W | 13,8 V |
| Výkon v můstku | 1× 190 W RMS na 4 Ω | – |
| Impedance | 2–8 Ω | – |
| Třída | D, účinnost až 90 % | – |
| Filtry | HPF / LPF 80 Hz, 12 dB/okt. | přepínatelné |
| Vstupy | RCA, high level (EPS) | i originální rádio |
| Výstupy | RCA stereo | např. pro aktivní subwoofer |
| Odstup signál/šum | 100 dB | – |
| Pojistka | 20 A externí | v balení |
| Rozměry (Š × V × D) | 90 × 35 × 70 mm | – |
Pro technické nadšence
Návod ESX QS-TWO / QS-TWO ISO (PDF) · stránka výrobce
Časté dotazy
Jaký je rozdíl mezi QS-TWO a QS-TWO ISO?
Zesilovač je stejný. ESX QS-TWO ISO má navíc kabelový svazek s ISO konektory pro zapojení mezi rádio a kabeláž vozu.
Proč přidávat zesilovač k rádiu?
ESX QS-TWO dodá reproduktorům 2× 52 W RMS na 4 Ω, tedy výkonovou rezervu, se kterou hrají čistěji i při vyšší hlasitosti.
Lze na něj připojit subwoofer?
V můstku dodá 1× 190 W RMS na 4 Ω, což stačí pro menší pasivní subwoofer. Aktivní subwoofer připojíte na výstup RCA.
Doplňkové parametry
| Kategorie: | 2kanálové zesilovače |
|---|---|
| Hmotnost: | 0.6 kg |
| EAN: | 4251476403727 |
| Počet Kanálů: | 2 kanálové |
| S DSP procesorem: | NE |
| Výkon subwooferového kanálu: | 190 W |
| Výkon W RMS/kanál @2Ω: | 95 W |
| Výkon W RMS/kanál @4Ω: | 52 W |
| Výkon W RMS v můstku @4Ω: | 190 W |
| RCA vstupy: | 2 |
| High-Level vstupy: | ANO |
| RCA výstupy: | ANO |
| Maximální vstupní citlivost (V): | 5 V |
| Délka: | 90 mm |
| Šířka: | 85 mm |
| Výška: | 35 mm |
| Operační napětí: | 12 V |
| THD méně než [%]: | 0.007 |
| Třída: | Digitální |
| Montáž: | čtyři hodiny |
