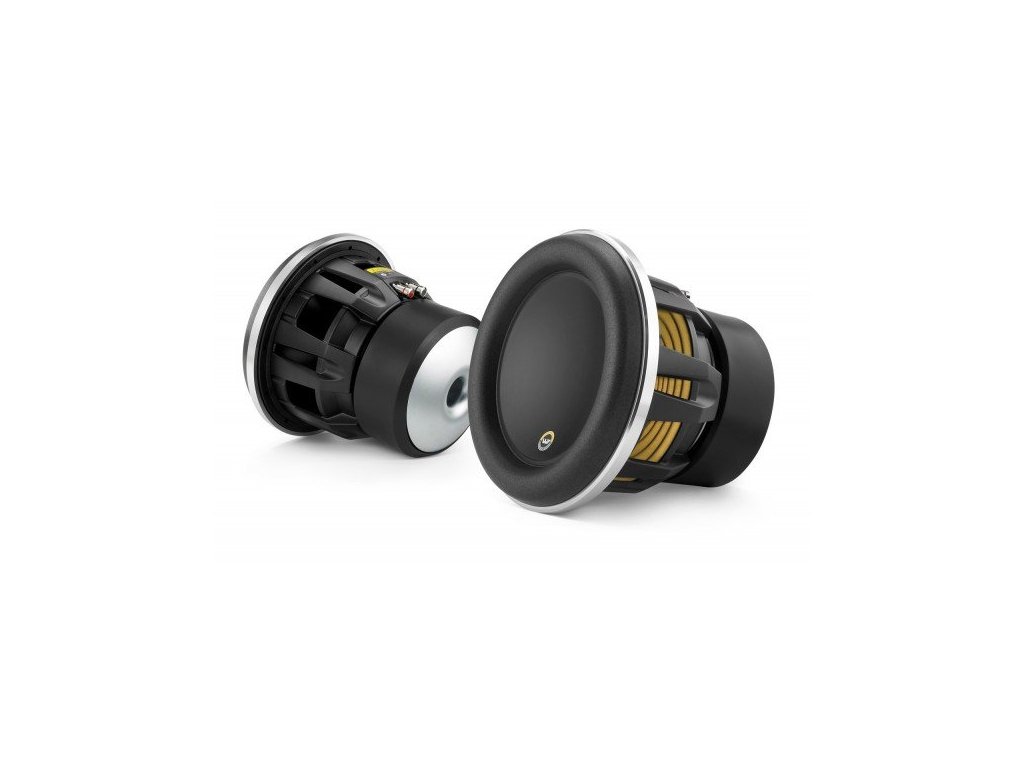

JL Audio 10W7-3AE

Detailní popis produktu

Subwoofery značky JL AUDIO série W7 ztělesňují nejmodernější a unikátní technologii ve vývoji reproduktorů. Jsou zkonstruovány z jedinečných komponentů ochráněnými šesti patenty. Každý W7 subwoofer je vyvinut k reprodukci naprosto přesných basů a extrémnímu výkonu.

Na první dojem se W7 zdá pouze jako další z mnoha masivních SPL subwooferů, ale v momentě kdy začnete analyzovat technologii zjistíte, že se jedná o naprosto vyjimečný kousek. Cílem při navrhování totiž bylo vyrobit woofer ohromného výkonu, vysoké urovně kvality a přesnosti přednesu. Postavit woofer jak na tlak, tak kvalitu proto vyžadovalo vymyslet nové technologie a ne jen vycházet z již vymyšleného. Proto výrobce JL vyvinul 6 zcela ojedinělých nových patentů a vtisknul tak serii W7 její vyjímečnost.

Na cestě vývoje narazil výrobce JL Audio na mnoho překážek a slepých uliček. Mnoho pokusů a prototypů však nakonec vedlo k finální verzi W7. Vznikl tak originál od magnetu až po membránu. Každý model (od průměru 20 cm až po 34 cm) je kompletně unikátní a nesdílí žádné stejné součástky od svých „sourozenců“ jiné série. Zkrátka na tomto wooferu je každý detail originálem (a to včetně šroubů k upevnění reproduktoru). Je tak vidět, že firemní idea vyrobit něco jedinečného je splněna do posledního detailu. Všechny W7 subwoofery, vyrobené v USA, splňují standardy kvality.

Downloads

• BDA / Manual


Parametry subwooferu:

Kód produktu :	10W7AE-3
Typ subwooferu:	samostatný subwoofer bez ozvučnice
Zatížitelnost RMS / MAX:	750 / 1500 W
Doporučený výkon zesilovače:	300 - 750 W RMS
Impedance:	3 Ω
Průměr subwooferu:	250 mm
Instalační otvor:	222 mm
Instalační hloubka:	203 mm
Krycí mřížka v sadě:	NE
Citlivost:	84,3 dB
Doporučený objem uzavřené ozvučnice:	35,4 litrů
Doporučený objem bassreflexové ozvučnice:	42,5 litrů
Hmotnost:	13,6 kg
Značka / výrobce :	JL AUDIO



Přesné rozměry

Jmenovitý průměr	250 mm
Celkový průměr (A)	10,5 palce / 267 mm
Průměr montážního otvoru (B)	8,74 palce / 222 mm
Průměr kruhu díry pro šroub (C)	9,34 palce / 237 mm
Vnější průměr motoru (D)	6,65 palce / 166 mm
Montážní hloubka (E)	203 mm
Zdvihový objem řidiče	0,09 krychlových stop / 2,5 l
Čistá hmotnost	13,6 kg







Schéma uzavřené ozvučnice

Tloušťka stěny	19 mm
Tloušťka přední přepážky	25 mm
Objem (čistá int.)	1,25 cu ft / 35,4 l
Vnější šířka (W)	14,5 palce / 368 mm
Vnější výška (H)	14,5 palce / 368 mm
Vnější hloubka (D)	15,375 palce / 391 mm
F3	40,5 Hz
Fc	43,5 Hz
QTC	0,763



Schéma ozvučnice s portem



Tloušťka stěny	19 mm
Tloušťka přední přepážky	25 mm
Objem (čistá int.)	42,5 l
Vnější šířka (W)	552 mm
Vnější výška (H)	14,5 palce / 368 mm
Vnější hloubka (D)	14,625 palce / 371 mm
Šířka portu interního slotu (SW)	38 mm
Výška portu interního slotu (SH)	13 palců / 330 mm
Délka portu interního slotu (SL)	24,375 palce / 619 mm
Délka prodloužení portu (EL)	9 palců / 229 mm
Frekvence ladění (Fb)	35,3 Hz
F3	29,9 Hz
