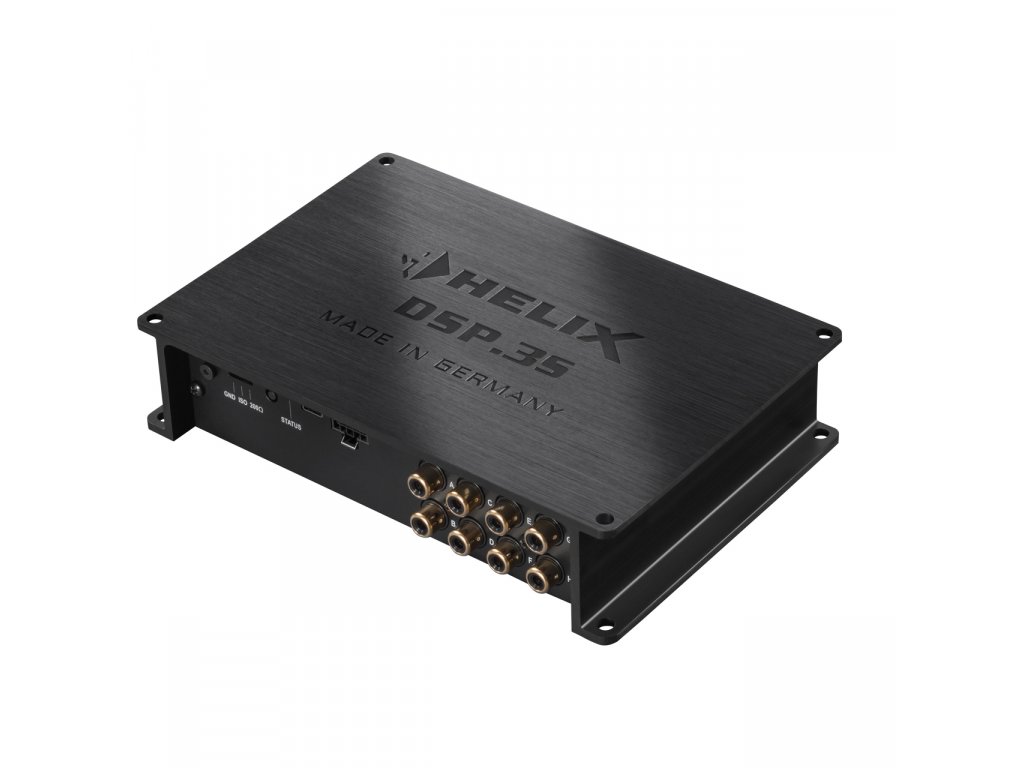

Helix DSP.3S – 8kanálový DSP procesor

Detailní popis produktu

Co Helix DSP.3S umí

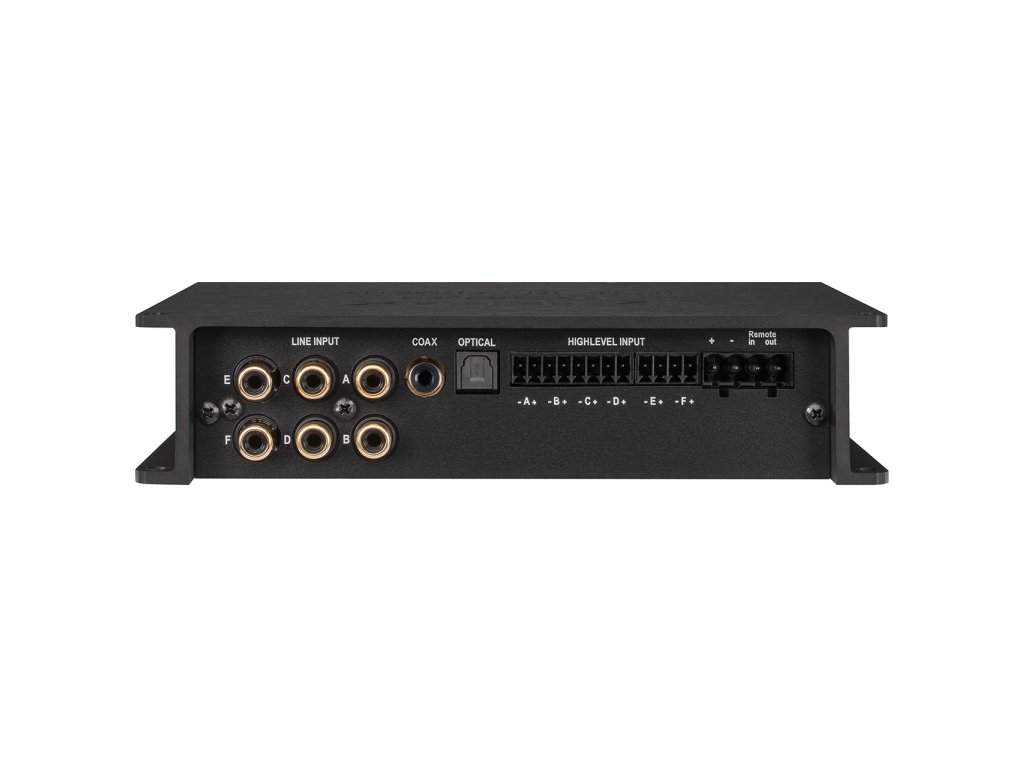

DSP.3S má šest vstupů a osm výstupů – dost na aktivní dvoupásmo vpředu, zadní reproduktory a subwoofer, nebo na třípásmo vpředu se subwooferem. Kromě high-level vstupů s ADEP.3 má optický i koaxiální digitální vstup, koaxiální až do 192 kHz (zpracování běží na 96 kHz).

Výrobce ho doporučuje k továrním rádiím a vícekanálovým továrním systémům – a pro lepší bas a stereo scénu.

Vybrané funkce a co vám přinesou

• ISA – Input Signal Analyzer – změří elektrický signál z továrního rádia a vstupním ekvalizérem vyrovná jeho úpravy, takže ladění začíná z vyrovnaného signálu.
• RealCenter – vytvoří signál pro středový reproduktor z toho, co je společné levému i pravému kanálu – typicky hlas, který pak stojí uprostřed.
• StageXpander – rozšíří stereo panoráma – scéna působí širší, než kam sahají reproduktory.
• ADEP.3 – pomáhá při připojení k továrnímu rádiu, které hlídá připojené reproduktory, aby nehlásilo chybu. Jak to v konkrétním autě funguje, ověřujeme podle modelu vozu.

Kam se hodí

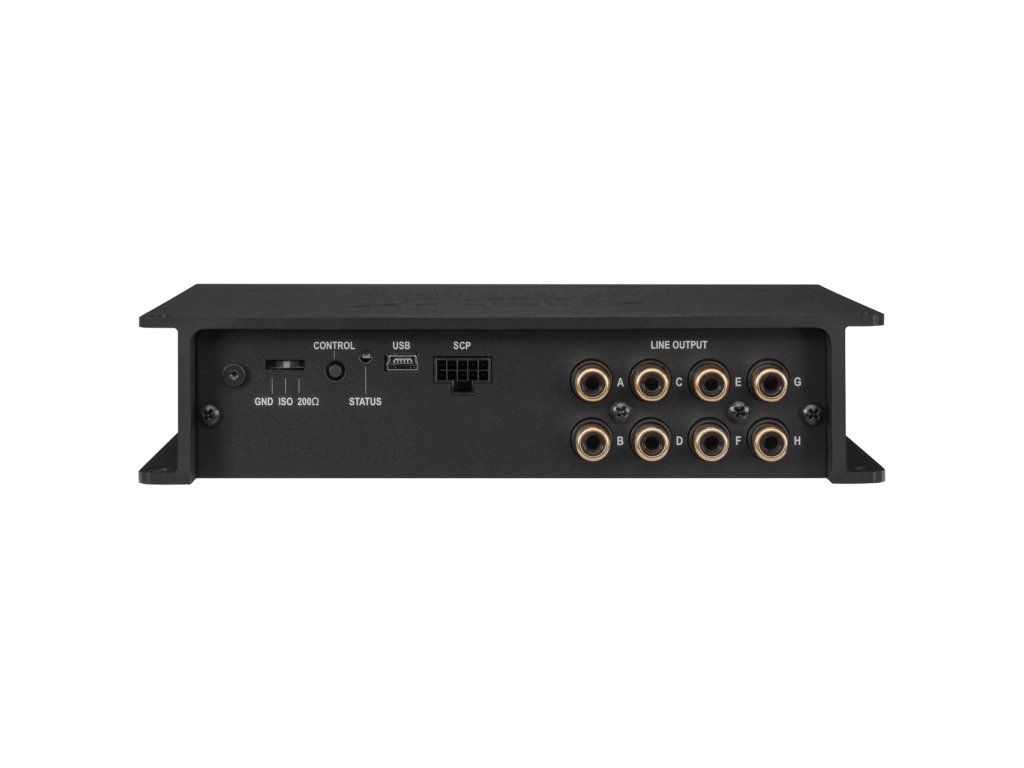

• Aktivní přední sada + zadní + subwoofer – osm výstupů.
• Tovární rádio – šest high-level vstupů s ADEP.3.
• Digitální zdroj – optický i koaxiální SPDIF.

Jde o příklady rozdělení kanálů; konkrétní zapojení navrhneme podle reproduktorů a vozu.

Nevíte, jaká sestava se hodí do vašeho auta? Napište nám model a rok výroby vozu, označení továrního audiosystému nebo VIN a navrhneme řešení na míru.

Co je v balení

• 1× DSP.3S
• 1× adaptér Control Input → SCP
• 1× USB kabel
• 1× montážní materiál
• 1× návod

Nutné dokoupit: zesilovač (nebo zesilovače), napájecí kabel s pojistkou a signálové kabely. Přiložené kabely nejsou kompletní instalační kabeláž. Dálkový ovladač je volitelné příslušenství.

Montáž

Procesor se zapojí mezi zdroj signálu a zesilovače. Signál bere z reproduktorových výstupů továrního rádia, z RCA nebo digitálně; nastavuje se v počítači v programu DSP PC-Tool V4.

Ladění necháte na nás. DSP je jen tak dobrý, jak je naladěný. V dílně v Plzni nastavíme časové zpoždění, výhybky a ekvalizaci podle měření přímo ve vašem autě – ne od oka. Cílem je zvuková scéna před vámi a bas, který navazuje na reproduktory. Montáž a ladění s námi domluvíte přes kontakty.

Parametry a co znamenají

Pro technické nadšence

Kompletní technický popis, schémata zapojení a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix DSP.3S (PDF) a stránka Helix DSP.3S u výrobce.

DSP procesory Helix – který vybrat

Chcete DSP i zesilovač v jedné krabici? Podívejte se na zesilovače s DSP, například Helix NEXT V EIGHT DSP ULTIMATE.

Co se k tomu hodí

Rozšiřující karty a ovladače jsou podle výrobce kompatibilní s Helix DSP.3S; zesilovače a měřicí sadu doporučujeme my:

• Helix HEC BT HD – rozšiřující karta: hudba z telefonu přes Bluetooth ve vysoké kvalitě. Vyrábí se ve verzi pro konkrétní přístroj – vyberte variantu DSP.3S.
• Helix HEC HD-AUDIO USB – rozšiřující karta: USB audio vstup až 192 kHz / 32 bit z počítače nebo telefonu. Vyrábí se ve verzi pro konkrétní přístroj – vyberte variantu DSP.3S.
• Helix BT-HD STREAMER – Bluetooth přijímač pro hudbu z telefonu.
• Helix DIRECTOR-SCP – dálkový ovladač s displejem: hlasitost, basy a přepínání všech uložených nastavení.
• Helix CONDUCTOR pro SCP – ovladač hlasitosti a přepínání všech uložených nastavení.
• Helix URC.3 – dálkový ovladač se dvěma otočnými regulátory (funkci, třeba hlasitost subwooferu, nastavíte v DSP PC-Tool) a přepínačem mezi dvěma uloženými nastaveními. Potřebný adaptér je v balení přístroje.
• Helix AMPLIFY 204 DIRECT a AMPLIFY 206 DIRECT – zesilovače Helix bez DSP k připojení za procesor.
• Sada pro profesionální ladění zvuku Helix AMI – sada pro elektrická a akustická měření v DSP PC-Tool (měření RTA), pokud chcete ladit měřením sami.

Časté dotazy

Potřebuji k nastavení počítač?

Ano, ladí se v programu DSP PC-Tool V4 přes USB. Pokud ladění necháte na nás, počítač nepotřebujete – v autě pak jen přepínáte uložená nastavení volitelným ovladačem.

Zůstane mi tovární rádio?

Procesor umí přijmout signál z reproduktorových výstupů rádia přes high-level vstupy a ADEP.3 pomáhá s integrací do systémů, které hlídají připojené reproduktory. Místo odběru signálu a nastavení se vybírá podle konkrétního audiosystému.
