Helix NEXT V EIGHT DSP ULTIMATE – 8kanálový zesilovač se 14kanálovým DSP
Kód: HA18207Související produkty
Detailní popis produktu
Co Helix NEXT V EIGHT DSP ULTIMATE umí
Helix NEXT V EIGHT DSP ULTIMATE se hodí do sestav, kde potřebujete samostatně řídit více reproduktorů, převzít signál z rozsáhlejšího továrního systému a ponechat si prostor pro další zesilovače. Osm kanálů má vlastní výkonové stupně, dalších šest zpracovaných signálových cest je vyvedeno přes RCA.
Dvanáct high-level vstupů pomůže tam, kde tovární zesilovač rozděluje hudbu do více výstupů. Způsob jejich spojení a následného zpracování se nastavuje podle původního systému a nové sestavy.
Výkon podle použitých kanálů
Při zapojení do 4 Ω poskytuje zesilovač 8× 110 W RMS. Kanály 5–8 podporují také 2Ω zátěž s výkonem 220 W RMS na kanál. Lze tak sestavit například kombinaci čtyř 4Ω a čtyř 2Ω větví. Pro subwoofer, který potřebuje jiný výkon nebo zapojení, lze použít samostatný zesilovač řízený přes RCA výstup. Můstkové zapojení vestavěných kanálů výrobce neuvádí.
USB PerfectStream a ladění zvuku
USB PerfectStream umožňuje přímý přenos zvuku z kompatibilního telefonu, tabletu nebo počítače. Rozhraní přijímá stream až 192 kHz / 32 bit, interní DSP pracuje na 48 kHz. Při ladění přenáší USB PerfectStream také signál do analyzátoru AISA v počítači, takže usnadňuje kontrolu vstupního signálu z původního audiosystému.
V DSP PC-Tool 6 nastavíte výhybky, ekvalizaci, časové zpoždění i směrování signálu. TuneEQ pomáhá upravit ekvalizaci podle měření; funkce DLC a RTC rozšiřují možnosti úpravy basů a výšek. Při výběru ovladače je potřeba ověřit funkce, které chcete používat.
Kam se hodí
- Aktivní třípásmová přední sestava + zadní reproduktory: šest zesílených kanálů vpředu, dva pro zadní reproduktory; subwoofer napájí externí zesilovač připojený ke zpracovanému RCA výstupu.
- Tovární systém s mnoha kanály: 12 high-level vstupů převezme signál i tam, kde tovární zesilovač rozděluje hudbu do více výstupů.
- Hudba přímo z kompatibilního telefonu nebo počítače: USB PerfectStream bez rádia uprostřed.
Jde o příklady rozdělení kanálů; vhodnost reproduktorů a výkonů se posuzuje samostatně.
Nevíte, jaká sestava se hodí do vašeho auta? Napište nám model a rok výroby vozu, označení továrního audiosystému nebo VIN a navrhneme řešení na míru.
Co je v balení
- 1× zesilovač V EIGHT DSP ULTIMATE
- 1× USB-C kabel s adaptérem na USB-A
- 4× propojovací kabel
- 2× imbusový klíč
- 1× montážní materiál
- 1× návod
Pro instalaci je potřeba doplnit vhodnou napájecí kabeláž s jištěním, signálové propojení a reproduktorové kabely. Dálkový ovladač a rozšiřující karta jsou volitelné příslušenství.
Montáž
Zesilovač potřebuje napájecí kabel dimenzovaný na jeho odběr, jištění u baterie, kvalitní kostru a místo, kde se nepřehřívá. Signál bere z RCA, z reproduktorových výstupů rádia nebo digitálně. Nastavuje se v počítači v programu DSP PC-Tool 6.
Ladění necháte na nás. DSP je jen tak dobrý, jak je naladěný. V dílně v Plzni nastavíme časové zpoždění, výhybky a ekvalizaci podle měření přímo ve vašem autě – ne od oka. Cílem je zvuková scéna před vámi a bas, který navazuje na reproduktory. Montáž a ladění s námi domluvíte přes kontakty.
Parametry a co znamenají
| Zesílené kanály / výstupní DSP kanály | 8 / 14 | osm kanálů pohání reproduktory, šest dalších jde přes RCA k externím zesilovačům |
| Výkon při 4 Ω | kanály 1–8: 8× 110 W RMS | trvalý výkon podle výrobce |
| Výkon při 2 Ω | jen kanály 5–8: 4× 220 W RMS | kanály 1–4 jsou pro 4Ω zátěž |
| Podmínky uvedených výkonů | THD+N ≤ 1 % | – |

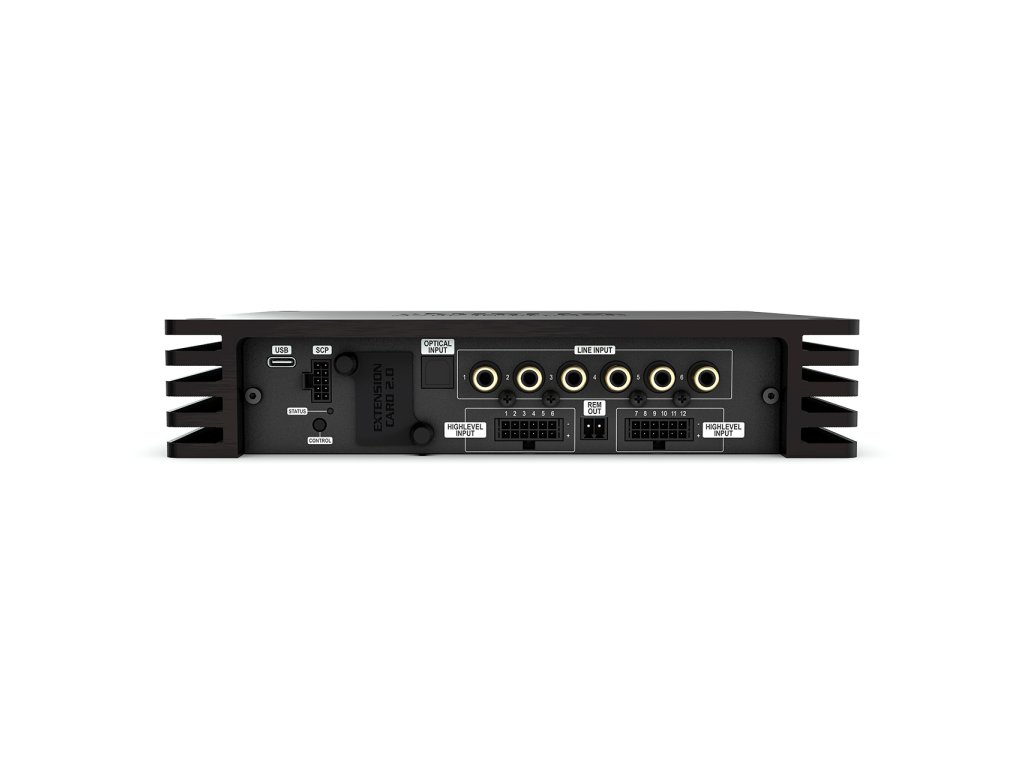

| Analogové vstupy | 6× RCA; 12× high-level | high-level = přímo z reproduktorových výstupů rádia |
| Vstupní citlivost | RCA 1–8 V; high-level 4–32 V | high-level zvládne i signál z továrního zesilovače |
| Digitální vstupy | optický S/PDIF 12–96 kHz; USB PerfectStream až 192 kHz / 32 bit | vstupní formát; DSP zpracovává na 48 kHz |

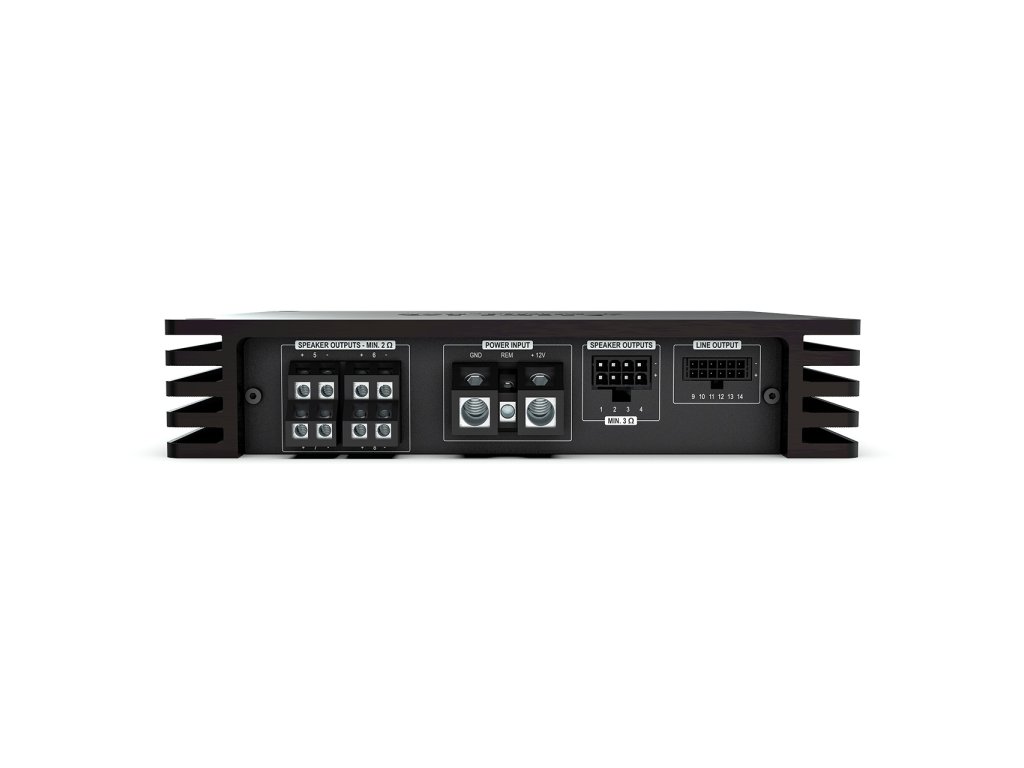

| Výstupy | 8× reproduktorový; 6× RCA, 3 V; 2× Remote Out | – |
| DSP | 64 bit; vzorkovací frekvence 48 kHz | – |
| Třída zesilovače | Class HD | – |
| Rozšíření | slot Extension Card 2.0 | pasují karty řady 2.0, ne starší HEC |
| Nastavení | DSP PC-Tool 6 | ladění v počítači |
| Napájení | 10,5–18 V; krátký pokles až na 6 V nejvýše 5 s | zvládne start-stop |
| Pojistky přístroje | 2× 40 A | – |
| Rozměry (Š × V × D) | 220 × 44 × 180 mm | – |
Pro technické nadšence
Kompletní technický popis, schémata zapojení a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix NEXT V EIGHT DSP ULTIMATE (PDF) a stránka Helix NEXT V EIGHT DSP ULTIMATE u výrobce.
Zesilovače Helix s DSP – který vybrat
| Model | Kanály / DSP | Výkon | Vstupy high-level | Pro koho |
|---|---|---|---|---|
| AMPLIFY 206 DSP | 6 / 8 | 6× 100 W RMS na 4 Ω; v můstku 3× 380 W RMS na 4 Ω | 6 (místo RCA) | 4 reproduktory + sub v můstku |
| ISM 400.2DSP | 2 / 1 | 2× 200 W RMS na 2 Ω | 2 | aktivní box IK DVC2 MK2 |
| NEXT V EIGHT DSP ULTIMATE | 8 / 14 | 8× 110 W RMS na 4 Ω; kanály 5–8 4× 220 W RMS na 2 Ω | 12 | USB PerfectStream, 6 RCA výstupů |
| V TWELVE DSP MK2 | 12 / 14 | 12× 75 W RMS na 4 Ω; 12× 120 W RMS na 2 Ω | 12 | 12 kanálů, aktivní sestavy |
| P SIX DSP ULTIMATE | 6 / 12 | 6× 120 W RMS na 4 Ω; kanály C–F 4× 230 W RMS na 2 Ω | 6 (do 32 V) | 96 kHz, 2Ω, 12/24 V |
| V EIGHTEEN DSP | 18 / 20 | 12× 70 W + 6× 75 W RMS na 4 Ω; kanály 13–18 6× 120 W RMS na 2 Ω | 18 | největší systémy, 18 kanálů |
Výkony jsou podle výrobce; podmínky měření (napětí, zkreslení) najdete v parametrech jednotlivých modelů. Máte už zesilovače a chcete jen procesor? Podívejte se na DSP procesory.
Co se k tomu hodí
Rozšiřující karty a ovladače jsou podle výrobce kompatibilní s Helix NEXT V EIGHT DSP ULTIMATE; měřicí sadu doporučujeme my:
- Rozšiřující karta 2.0 – BT HD – hudba z telefonu přes Bluetooth ve vysoké kvalitě.
- Rozšiřující karta 2.0 – DIGITAL IN – další digitální vstup.

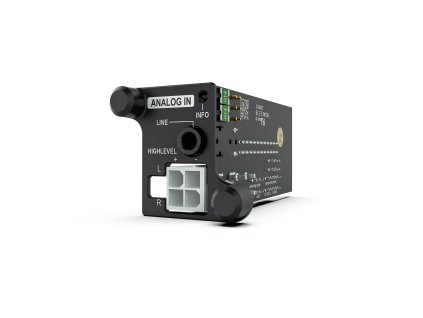

- Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP – připojení dalšího analogového zdroje.
- Helix DIRECTOR-SCP – dálkový ovladač s displejem: hlasitost, basy a přepínání všech uložených nastavení.
- Helix CONDUCTOR pro SCP – ovladač hlasitosti a přepínání všech uložených nastavení.
- Helix URC.3 – dálkový ovladač se dvěma otočnými regulátory (funkci, třeba hlasitost subwooferu, nastavíte v DSP PC-Tool) a přepínačem mezi dvěma uloženými nastaveními. K tomuto přístroji potřebuje adaptér SCP-to-Control Input (výrobce M141313), který v balení není – zeptejte se nás.
- Sada pro profesionální ladění zvuku Helix AMI – sada pro elektrická a akustická měření v DSP PC-Tool (RTA, TuneEQ a AISA), pokud chcete ladit měřením sami.
Časté dotazy
Má zesilovač čtrnáct výkonových kanálů?
Má osm výkonových kanálů. Dalších šest DSP cest je dostupných na RCA výstupech pro externí zesilovače.
Mohu připojit osm 2Ω reproduktorových větví?
Výrobce specifikuje provoz při 2 Ω pouze pro kanály 5–8. Pro kanály 1–4 je v technických údajích uveden výkon při 4 Ω.
Je součástí Bluetooth?
Ve standardních vstupech Bluetooth uvedené není. Bezdrátové přehrávání lze řešit rozšiřující kartou 2.0 BT HD; kompatibilitu ověřte před nákupem.
Jaký je rozdíl proti staršímu V EIGHT DSP MK2?
Podle výrobce jde o kompletně přepracovaného nástupce V EIGHT DSP MK2 s výkonem až o 66 % vyšším. Nově má USB PerfectStream a slot Extension Card 2.0, do kterého starší karty HEC nepasují.
Doplňkové parametry
| Kategorie: | 8kanálové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 2.84 kg |
| EAN: | 4057204315948 |
| Počet Kanálů: | 8 kanálové |
| S DSP procesorem: | ANO |
| Výkon W RMS/kanál @2Ω: | 220 W, 120 W |
| Výkon W RMS/kanál @4Ω: | 75 W |
| RCA vstupy: | 6 |
| High-Level vstupy: | ANO |
| Ostatní vstupy: | Optický SPDIF |
| RCA výstupy: | ANO |
| Maximální vstupní citlivost (V): | 32 V |
| Délka: | 220 mm |
| Šířka: | 180 mm |
| Výška: | 44 mm |
| Operační napětí: | 12 V |
| THD méně než [%]: | 0.015 |
| Třída: | GD |
| Montáž: | 4 hodiny |
