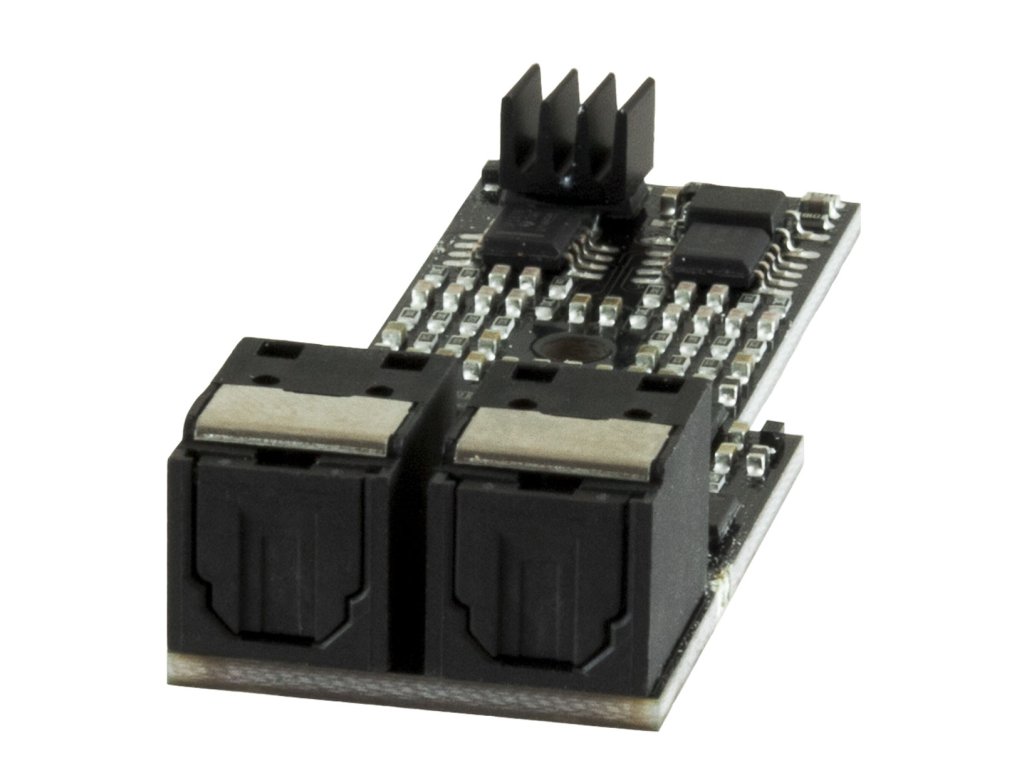

Helix HDM 2 – digitální vstupní modul, 2 optické vstupy pro zesilovač Helix C FOUR

Detailní popis produktu

Co Helix HDM 2 umí

Helix HDM 2 (HELIX Digital Input Module) přidá zesilovači Helix C FOUR dva optické digitální stereo vstupy ve formátu SPDIF. Signál přichází optickým kabelem, takže je přenos bez rušení a galvanicky oddělený. Modul zpracuje digitální zvuk až do vzorkovací frekvence 96 kHz bez ztrát a dvěma převodníky BurrBrown s rozlišením 32 bit ho převede zpět na analogový.

Funkce SPDIF Direct In pošle signál z modulu přímo do koncových stupňů zesilovače, mimo jeho vstupní obvody.

Kdy ho potřebujete

Když zapojujete zesilovač Helix C FOUR za digitální signálový procesor (DSP) a chcete signál přivést opticky. Zesilovač C FOUR patří vždy za DSP – modul HDM 2 umožní spojit je digitálně, bez analogových kabelů.

Ke kterým zařízením

Modul patří do slotu HDM a výrobce ho uvádí pro zesilovač Helix C FOUR. Součástí je boční panel pro C FOUR. Nejde o kartu HEC ani Extension Card 2.0 – do slotů procesorů DSP nepatří.

Co je v balení

• 1× modul HDM 2
• 1× boční panel pro Helix C FOUR
• 1× imbusový šroub
• 1× imbusový klíč
• 1× návod

Montáž

Modul se vkládá do slotu HDM v zesilovači Helix C FOUR a nasadí se přiložený boční panel. Na modulu jsou přepínače SPDIF Direct In.

Nebo to necháte na nás. Zesilovače, procesory i příslušenství namontujeme v dílně v Plzni a sestavu doladíme. Montáž s námi domluvíte přes kontakty.

Parametry

Pro technické nadšence

Stránka výrobce (anglicky): Helix HDM 2 - C FOUR u výrobce, návod (PDF).

Časté dotazy

K čemu je funkce SPDIF Direct In?

Pošle zvuk z modulu přímo do koncových stupňů zesilovače, mimo jeho vstupní obvody. Výrobce ji uvádí pro co nejlepší zvukový výkon.

Hodí se modul i do jiných zesilovačů než C FOUR?

Výrobce HDM 2 uvádí jen pro Helix C FOUR a dodává ho s bočním panelem pro tento zesilovač.

Odkud vezmu optický signál?

Z digitálního signálového procesoru (DSP) s optickým výstupem. Zesilovač C FOUR doporučujeme vždy zapojit za DSP. Se sestavou poradíme přes kontakty.
