Helix C FOUR – 4kanálový zesilovač třídy AB

Detailní popis produktu

Co Helix C FOUR umí

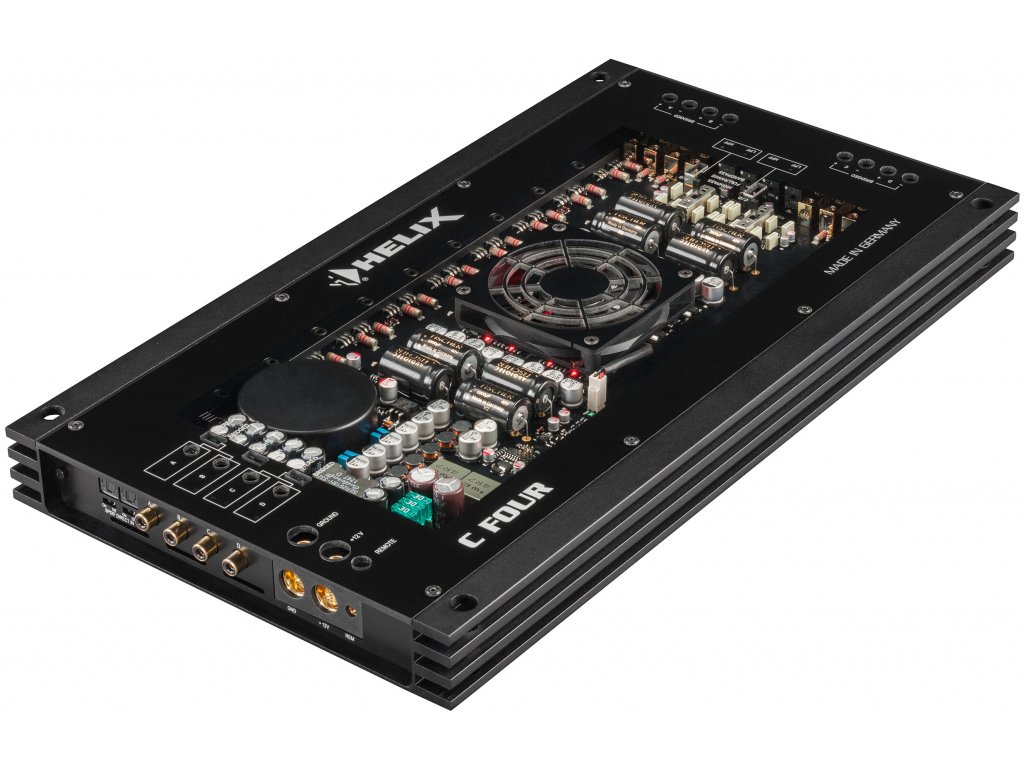

Helix C FOUR je čtyřkanálový zesilovač třídy AB pro sestavy, kde rozhoduje čistota zvuku. Výrobce uvádí odstup signálu od šumu 112 dB (A) a zkreslení pod 0,007 %. Na rozdíl od zesilovačů třídy D z řady AMPLIFY a NEXT pracuje lineárně, za cenu větších rozměrů (430 × 37,1 × 240 mm) a vyššího klidového odběru.

Zesilovač má horní, dolní i pásmovou propust 15–4 000 Hz, ale v našich sestavách C FOUR vždy zapojujeme za DSP procesor, který řídí dělení pásem, zpoždění i ekvalizaci. Digitální signál přijme přes volitelný modul HDM 2 (2× optický S/PDIF).

Kam se hodí

• Přední dvoupásmová sada + zadní reproduktory za DSP: kanály 1–2 vpředu, 3–4 vzadu.
• Přední reproduktory + subwoofer: kanály 1–2 na přední sadu, kanály 3–4 v můstku 440 W RMS na subwoofer 4 Ω.
• Aktivní přední dvoupásmo za DSP: výšky a středobasy každý na vlastním kanálu, pásma dělí DSP procesor.

Jde o příklady zapojení; konkrétní sestavu navrhneme podle reproduktorů a vozu.

Nevíte, jaká sestava se hodí do vašeho auta? Napište nám model a rok výroby vozu, označení rádia nebo VIN a navrhneme řešení na míru.

Co je v balení

• 1× zesilovač C FOUR
• 2× imbusový klíč
• 1× montážní materiál
• 1× návod

Nutné dokoupit: DSP procesor (nebo zesilovač s DSP), napájecí kabeláž s jištěním u baterie, kostření, signálový kabel a reproduktorové kabely. Přiložené kabely nejsou kompletní instalační kabeláž.

Montáž

Zesilovač potřebuje napájecí kabel dimenzovaný na jeho odběr, jištění u baterie, kvalitní kostru a místo, kde se nepřehřívá. Citlivost vstupu (gain) se nastaví podle výstupu DSP procesoru, dělicí kmitočty a ladění řeší procesor. Počítejte zhruba se čtyřmi hodinami.

Nebo to necháte na nás. Zesilovač zapojíme v dílně v Plzni a nastavíme ho podle sestavy ve vašem autě. Montáž s námi domluvíte přes kontakty.

Parametry a co znamenají

Zesilovače Helix bez DSP – který vybrat

Výkony jsou podle výrobce: u řady AMPLIFY měřené při 14,4 V (24V verze při 28,8 V), u C, M ONE X, P ONE MK2 a NEXT V TWO výrobce napětí měření neuvádí, výkony proto nejsou přímo srovnatelné. Hledáte zesilovač s vestavěným DSP? Podívejte se na Helix AMPLIFY 206 DSP nebo NEXT V EIGHT DSP ULTIMATE.

Pro technické nadšence

Kompletní technický popis a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix C FOUR (PDF) a stránka Helix C FOUR u výrobce.

Co se k tomu hodí

Doporučujeme k tomuto zesilovači:

• Helix DSP MINI MK2, DSP.3S nebo DSP PRO MK3 – DSP procesory Helix, které před zesilovačem nastaví filtry, zpoždění a ekvalizaci.
• Helix HDM2 – modul pro digitální optický vstup S/PDIF.

Časté dotazy

Připojím ho k továrnímu rádiu?

C FOUR má jen vstupy RCA a zapojujeme ho vždy za DSP procesor. DSP s high-level vstupy (například Helix DSP.3S nebo DSP PRO MK3) převezme signál z továrního rádia a C FOUR pak dostane vyladěný signál přes RCA.

Proč třída AB?

Zesilovač třídy AB pracuje lineárně a výrobce u C FOUR uvádí velmi nízké zkreslení (pod 0,007 %) a odstup 112 dB (A). Daní je větší krabice a vyšší klidový odběr (2,4 A) než u zesilovačů třídy D.

Jakou kabeláž potřebuji?

Napájecí kabel dimenzovaný na odběr zesilovače s pojistkou u baterie, kostru, signálový a reproduktorové kabely. Průřez kabelu navrhneme podle délky a výkonu.
