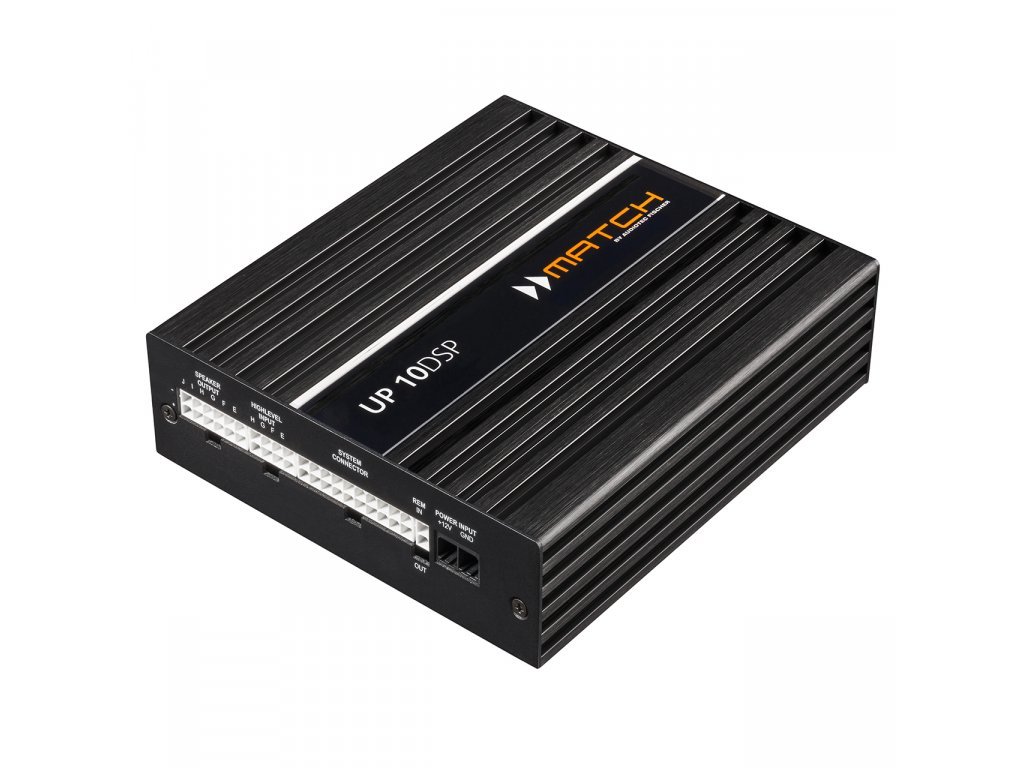

Match UP 10DSP MK2 s analogovými vstupy – 10kanálový zesilovač s DSP, sada s kartou ANALOG IN

Detailní popis produktu

Co Match UP 10DSP MK2 s analogovými vstupy umí

Tato položka je sada: zesilovač UP 10DSP MK2 a rozšiřující karta Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP (Extension Card 2.0 – ANALOG IN). Samotný zesilovač má osm high-level vstupů; s kartou ANALOG IN se podle výrobce rozšíří až na deset vstupů, takže lze každý tovární kanál vést 1:1 na vlastní výstup zesilovače (IOR). Kartu vyžaduje i řada plug & play kabeláží pro BMW, Mercedes a Teslu.

Match UP 10DSP MK2 je 10kanálový zesilovač třídy GD s integrovaným 11kanálovým DSP procesorem pro prémiové upgrady moderních vozů s vícekanálovými továrními systémy. Má osm high-level vstupů, z toho dva zvládnou až 32 V – hodí se proto i k výkonným továrním zesilovačům.

Kanály A–H dávají 8× 65 W RMS na 4 Ω (max. 80 W, zátěž min. 3 Ω), kanály I–J 2× 75 W RMS na 4 Ω / 2× 125 W RMS na 2 Ω (max. 90 / 160 W). DSP má rozlišení 64 bitů, výkon 295 MHz a vzorkování 48 kHz, převodníky BurrBrown; řízení a zvukové funkce obstarává 32bitová platforma ACO.

Generace MK2 podle výrobce přidává port USB-C, slot Extension Card 2.0 s přepracovaným systémem rozšíření (kryt na šroub, kompatibilita napříč sériemi) a software DSP PC-Tool 6 s funkcemi TuneEQ 2.0 a TuneToTarget.

Pro koho ano – a pro koho ne

Ano: vozy, kde potřebujete víc než osm vstupů nebo vedení signálu 1:1, a vozy, pro jejichž kabeláž výrobce kartu ANALOG IN vyžaduje – například BMW s RAM modulem a Harman Kardon, Mercedes s Burmesterem nebo Tesla s prémiovým systémem.

Ne: pokud vám stačí osm vstupů a kabeláž kartu nevyžaduje, vystačíte se samotným UP 10DSP MKII. Pro jednodušší systémy je UP 8DSP MK2 nebo UP 6DSP MK2.

Funkce DSP

• TuneEQ 2.0 a TuneToTarget – automatické nastavení vstupních, virtuálních a výstupních ekvalizérů podle měření, s cílovou křivkou;
• AISA s Input-EQ – analýza a vyrovnání zvukových úprav, které má tovární rádio natvrdo v signálu;
• Virtual Channel Processing – skupinové ekvalizéry pro více kanálů najednou, zvukové efekty i pro vícepásmové systémy, útlum zadních kanálů (Rear Attenuation);
• 1:1 IOR – přiřazení každého high-level vstupu libovolnému výstupu zesilovače (všech deset vstupů s kartou Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP);
• RealCenter a Augmented Bass Processing – zvukové efekty SFX pro stabilní střed pódia a plnější spodní bas;
• DLC a RTC – úprava basů a výšek podle hlasitosti;
• SOP Max – stabilní výstupní výkon bez ohledu na napětí v palubní síti;
• 10 zvukových pamětí s rychlým přepínáním;
• Power Save Mode – úsporný režim, když nehraje hudba, a automatické přepnutí na optický vstup, jakmile je na něm signál.

Montáž

Zesilovač se připojuje na reproduktorové výstupy továrního rádia nebo zesilovače přes osm high-level vstupů (citlivost vstupu (gain) 4–16 V, u kanálů G–H až 32 V). Obvod ADEP.3 zajistí, aby diagnostika rádia nehlásila chyby a nevypadly funkce jako fader. Funkce Auto Remote zesilovač zapne podle signálu, bez samostatného spínacího vodiče. Pro řadu vozů existují plug & play kabeláže, se kterými se do tovární kabeláže nestříhá. Digitální zdroj připojíte na optický vstup S/PDIF (12–96 kHz).

Napájení 10,5–18 V; při startu motoru a funkci start-stop vydrží pokles až na 6 V (max. 5 s). Maximální odběr 60 A, v přístroji pojistky 2× 25 A LP-Mini. Konfigurace probíhá v softwaru DSP PC-Tool 6 přes USB-C.

Zesilovač vám v Plzni namontujeme, zapojíme a naladíme měřením na konkrétní vůz. Montáž s námi domluvíte přes kontakty.

Jak systém rozšířit

Kabeláže, pro které výrobce kartu ANALOG IN vyžaduje (s touto sadou ji máte): PP-BMW 1.9RAM-HK (BMW s RAM modulem a Harman Kardon, od poloviny 2019), PP-BMW 1.10RAM-HK (BMW řady i s RAM modulem a Harman Kardon), PP-MB 1.9BUR (Mercedes od 2014 s 9kanálovým Burmesterem), PP-MB 1.9MBUX-BUR a PP-MB 1.9MBUX-BUR.2 (Mercedes s MBUX a Burmesterem), PP-TES 5.15 Ryzen Premium Main (Tesla Model 3/Y s čipem Ryzen a prémiovým systémem) a univerzální PP-UNI 2.38 pro systémy s 38pinovými konektory (Beats, Bose, Burmester a další). Pro Mercedes s 5kanálovým standardním systémem MBUX je PP-MB 1.5MBUX, také s kartou ANALOG IN.

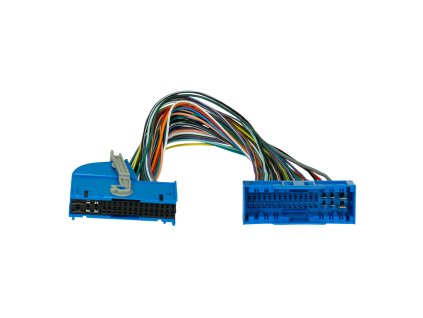

Kabeláže bez karty: PP-TES 1.7B (Tesla Model 3 SR s čipem Intel), PP-TES 1.7B Ryzen (Model 3/Y s čipem Ryzen a standardním systémem do 2023/2025), PP-TES 1.7B Highland (Model 3 Highland a Model Y Juniper se standardním systémem), PP-BMW 1.9HK+SDMI (BMW E a F s Harman Kardon a optickou sběrnicí, v kombinaci s modulem SDMI25) a univerzální PP-UNI 1.28 Hyundai, PP-UNI 1.48 MB a PP-UNI 1.30 Toyota pro prémiové systémy Hyundai/Kia, Mercedes a Toyota/Lexus.

Subwoofer: monoblok UP 1FX přes mono linkový výstup (cinch).

Další zdroje: slot Extension Card 2.0 slouží podle výrobce i pro Bluetooth HD streaming nebo digitální vstupy – v této sadě je obsazený kartou Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP. Ovládání: na Smart Control Port se připojují dálkové ovladače, např. Director-SCP nebo URC.3 – kompatibilitu s konkrétní sestavou vám potvrdíme.

Parametry a co znamenají

Pro technické nadšence

Kompletní specifikace najdete na stránce výrobce Audiotec Fischer a v dokumentech: manuál MATCH UP 10DSP MK2 (PDF).

Časté dotazy

Co přesně karta ANALOG IN přidá?

Podle výrobce rozšíří počet vstupů zesilovače z osmi až na deset a umožní vést každý vstup 1:1 na libovolný výstup. Některé plug & play kabeláže (BMW RAM HK, Mercedes Burmester, Tesla Ryzen Premium, PP-UNI 2.38) bez ní nefungují.

Potřebuji kartu ANALOG IN pro svůj vůz?

Záleží na kabeláži pro váš tovární systém. Napište nám VIN a vůz – ověříme, zda stačí samotný UP 10DSP MKII, nebo je potřeba tato sada.

Jde k zesilovači připojit subwoofer?

Ano. Kanály I–J dávají 2× 125 W RMS na 2 Ω; pro větší subwoofer připojíte monoblok UP 1FX přes mono linkový výstup.
