Match UP 1FX – 1kanálový zesilovač na subwoofer, až 1000 W RMS

Detailní popis produktu

Co Match UP 1FX umí

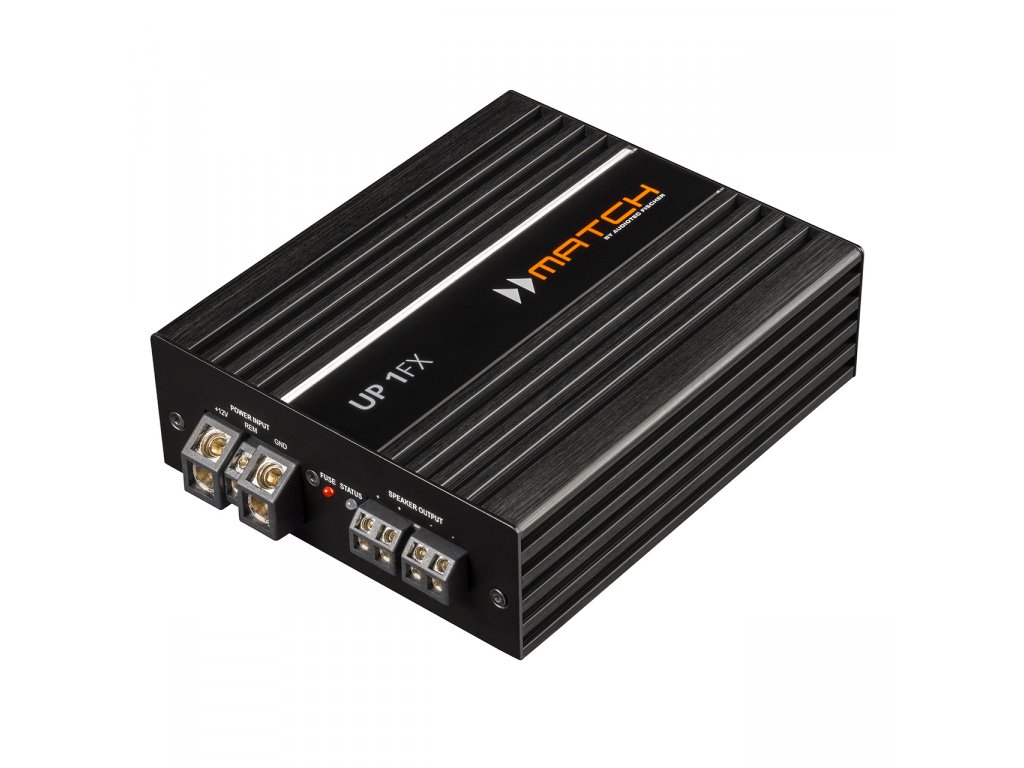

Match UP 1FX je kompaktní a velmi účinný 1kanálový zesilovač třídy D s výkonem 1× 350 W RMS na 4 Ω, 1× 600 W RMS na 2 Ω a 1× 900 W na 1 Ω (max. až 1000 W RMS na 1 Ω). Výrobce ho uvádí jako ideálního partnera pro subwoofery HELIX a MATCH – samostatné reproduktory i subwoofery v ozvučnici.

Nemá vlastní DSP. Má aktivní výhybku – dolní propust 50–250 Hz a subsonický filtr 15 Hz, obojí se strmostí 12 dB a obojí lze vypnout. Funkce DirectDSP výhybku obejde a pošle signál bez filtrace přímo na koncový stupeň – to se hodí, když filtry nastavuje DSP zesilovač před ním. Díky odstupu signál/šum 108 dB a zkreslení 0,002 % ho výrobce doporučuje i pro výkonné středobasy v audiofilských sestavách.

Pro koho ano – a pro koho ne

Ano: doplnění subwooferu k DSP zesilovači MATCH přes mono cinch vstup, náhrada továrního subwooferového zesilovače (stereo high-level vstup do 32 V se sčítáním signálu) a výkonné subwoofery s nízkou impedancí.

Ne: pokud potřebujete ladit celý systém – UP 1FX nemá DSP, ekvalizéry ani zpoždění. Na to je DSP zesilovač, např. UP 8DSP MK2, ke kterému UP 1FX připojíte.

Co se změní proti továrnímu zvuku

• Výkonová rezerva pro subwoofer – až 1000 W RMS na 1 Ω;
• Aktivní výhybka – dolní propust 50–250 Hz a subsonický filtr 15 Hz;
• DirectDSP – nefiltrovaný signál z DSP zesilovače přímo na koncový stupeň;
• Clipping LED – rychlé a přesné nastavení citlivosti vstupu (gain);
• volitelně dálkový ovladač hlasitosti subwooferu na vstupu pro ovladač.

Montáž

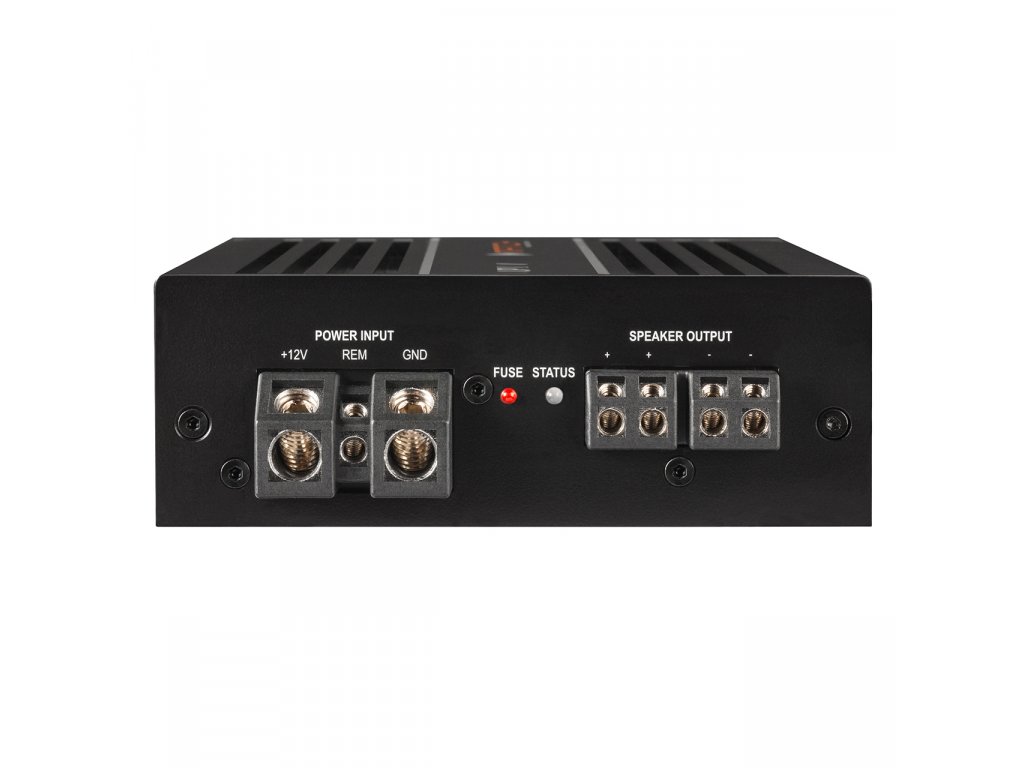

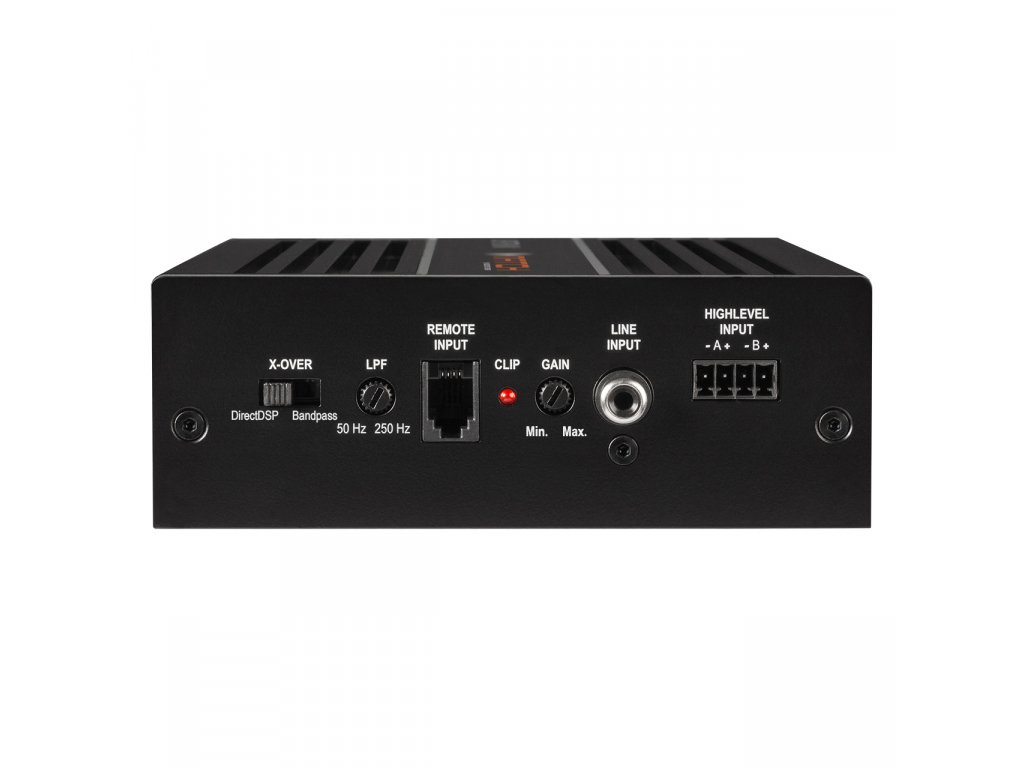

Signál přivedete buď do mono cinch vstupu (citlivost vstupu (gain) 0,5–3 V nebo 1–6 V, impedance 8,6 kΩ) z linkového výstupu DSP zesilovače, nebo do stereo high-level vstupu s obvodem ADEP.3 (2,5–16 V nebo 5–32 V) z továrního systému; high-level vstup umí zesilovač i sám zapnout. Napájení 10,5–18 V, při startu motoru vydrží pokles až na 6 V (max. 5 s); pod 10,5 V na déle než 5 s přejde do ochranného režimu. Maximální odběr 80 A, pojistky 2× 30 A – napájecí kabel dimenzujeme podle odběru.

Zesilovač vám v Plzni namontujeme, zapojíme a naladíme měřením na konkrétní vůz. Montáž s námi domluvíte přes kontakty.

Jak systém rozšířit

Zdroj signálu: mono linkový výstup mají DSP zesilovače UP 4DSP, UP 6DSP MK2, UP 8DSP MK2, UP 10DSP MKII a PP 86DSP MK2 – u modelů UP MK2 a PP 86DSP MK2 výrobce UP 1FX přímo jmenuje.

Subwoofer: například MATCH PP 8W-Q, PP 10W-Q nebo subwoofery v ozvučnici PP 8E-Q a PP 10E-Q – vhodný typ a zapojení vybereme podle impedance a místa v autě. Upevnění: držák UMB.1, který výrobce pro UP 1FX uvádí.

Parametry a co znamenají

Pro technické nadšence

Kompletní specifikace najdete na stránce výrobce Audiotec Fischer a v dokumentech: manuál MATCH UP 1FX (PDF).

Časté dotazy

Má UP 1FX vlastní DSP?

Ne. Má aktivní výhybku (dolní propust a subsonický filtr) a funkci DirectDSP, která signál z DSP zesilovače pustí bez filtrace. Ladění dělá DSP zesilovač před ním.

Můžu ho připojit k továrnímu rádiu bez DSP zesilovače?

Ano, přes stereo high-level vstup s obvodem ADEP.3 a sčítáním signálu, až do 32 V – hodí se i jako náhrada továrního subwooferového zesilovače.

Na jakou impedanci subwooferu?

Zesilovač zvládne 4, 2 i 1 Ω – na 1 Ω dává nejvíc výkonu. Konkrétní subwoofer a zapojení cívek vám navrhneme.
