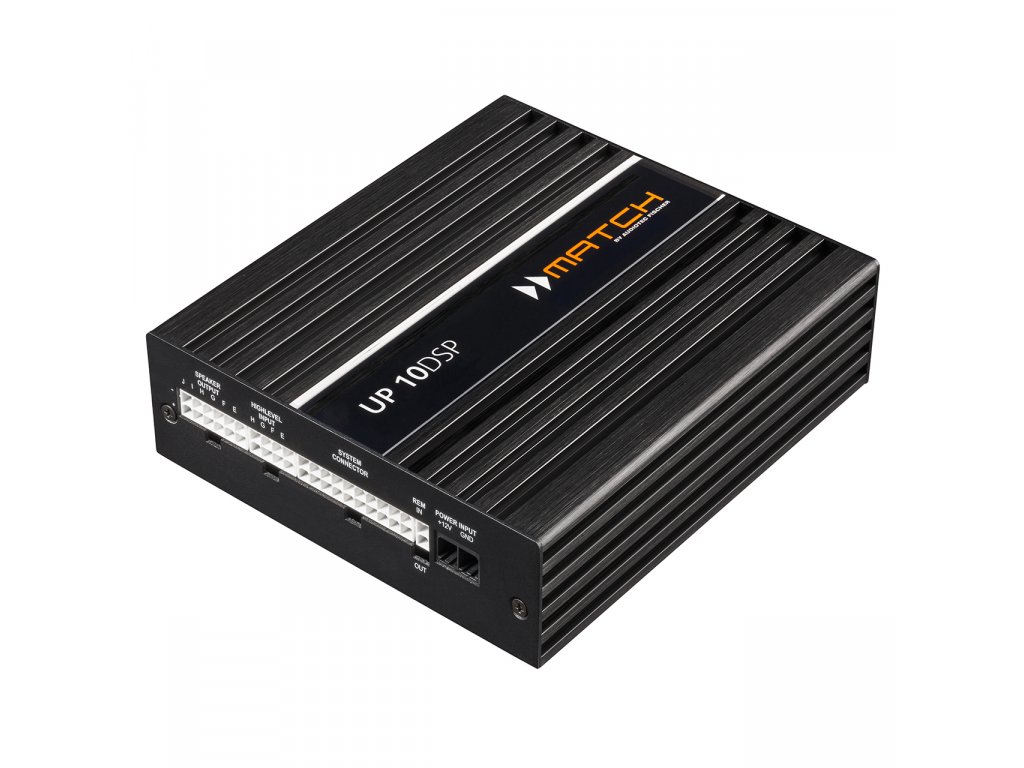

Match UP 10DSP MKII – 10kanálový zesilovač s DSP
Kód: M111006Související produkty
Detailní popis produktu
Co Match UP 10DSP MKII umí
Match UP 10DSP MK2 je 10kanálový zesilovač třídy GD s integrovaným 11kanálovým DSP procesorem pro prémiové upgrady moderních vozů s vícekanálovými továrními systémy. Má osm high-level vstupů, z toho dva zvládnou až 32 V – hodí se proto i k výkonným továrním zesilovačům.
Kanály A–H dávají 8× 65 W RMS na 4 Ω (max. 80 W, zátěž min. 3 Ω), kanály I–J 2× 75 W RMS na 4 Ω / 2× 125 W RMS na 2 Ω (max. 90 / 160 W). DSP má rozlišení 64 bitů, výkon 295 MHz a vzorkování 48 kHz, převodníky BurrBrown; řízení a zvukové funkce obstarává 32bitová platforma ACO.
Generace MK2 podle výrobce přidává port USB-C, slot Extension Card 2.0 s přepracovaným systémem rozšíření (kryt na šroub, kompatibilita napříč sériemi) a software DSP PC-Tool 6 s funkcemi TuneEQ 2.0 a TuneToTarget.
Pro koho ano – a pro koho ne
Ano: prémiové tovární systémy s mnoha kanály (přední, zadní, středový reproduktor, woofery), vozy s výkonnými továrními zesilovači a vozy, pro které výrobce nabízí plug & play kabeláž – Tesla, BMW, Mercedes, Hyundai/Kia, Toyota/Lexus. Díky napájení do 18 V i elektromobily.
Ne: jednodušší systémy do šesti vstupů – tam je UP 8DSP MK2 nebo UP 6DSP MK2. Pokud potřebujete deset vstupů nebo kabeláž s kartou ANALOG IN, zvolte rovnou sadu UP 10DSP MK2 s analogovými vstupy.
Funkce DSP
- TuneEQ 2.0 a TuneToTarget – automatické nastavení vstupních, virtuálních a výstupních ekvalizérů podle měření, s cílovou křivkou;
- AISA s Input-EQ – analýza a vyrovnání zvukových úprav, které má tovární rádio natvrdo v signálu;
- Virtual Channel Processing – skupinové ekvalizéry pro více kanálů najednou, zvukové efekty i pro vícepásmové systémy, útlum zadních kanálů (Rear Attenuation);
- 1:1 IOR – přiřazení každého high-level vstupu libovolnému výstupu zesilovače (všech deset vstupů s kartou Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP);
- RealCenter a Augmented Bass Processing – zvukové efekty SFX pro stabilní střed pódia a plnější spodní bas;
- DLC a RTC – úprava basů a výšek podle hlasitosti;
- SOP Max – stabilní výstupní výkon bez ohledu na napětí v palubní síti;
- 10 zvukových pamětí s rychlým přepínáním;
- Power Save Mode – úsporný režim, když nehraje hudba, a automatické přepnutí na optický vstup, jakmile je na něm signál.
Montáž
Zesilovač se připojuje na reproduktorové výstupy továrního rádia nebo zesilovače přes osm high-level vstupů (citlivost vstupu (gain) 4–16 V, u kanálů G–H až 32 V). Obvod ADEP.3 zajistí, aby diagnostika rádia nehlásila chyby a nevypadly funkce jako fader. Funkce Auto Remote zesilovač zapne podle signálu, bez samostatného spínacího vodiče. Pro řadu vozů existují plug & play kabeláže, se kterými se do tovární kabeláže nestříhá. Digitální zdroj připojíte na optický vstup S/PDIF (12–96 kHz).
Napájení 10,5–18 V; při startu motoru a funkci start-stop vydrží pokles až na 6 V (max. 5 s). Maximální odběr 60 A, v přístroji pojistky 2× 25 A LP-Mini. Konfigurace probíhá v softwaru DSP PC-Tool 6 přes USB-C.
Zesilovač vám v Plzni namontujeme, zapojíme a naladíme měřením na konkrétní vůz. Montáž s námi domluvíte přes kontakty.
Jak systém rozšířit
Plug & play kabeláže, u kterých výrobce uvádí UP 10DSP: PP-TES 1.7B (Tesla Model 3 SR s čipem Intel), PP-TES 1.7B Ryzen (Model 3/Y s čipem Ryzen a standardním systémem do 2023/2025), PP-TES 1.7B Highland (Model 3 Highland a Model Y Juniper se standardním systémem), PP-BMW 1.9HK+SDMI (BMW E a F s Harman Kardon a optickou sběrnicí, v kombinaci s modulem SDMI25) a univerzální PP-UNI 1.28 Hyundai, PP-UNI 1.48 MB a PP-UNI 1.30 Toyota pro prémiové systémy Hyundai/Kia, Mercedes a Toyota/Lexus.
S kartou Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP (samostatně, nebo rovnou sada UP 10DSP MK2 s analogovými vstupy): PP-BMW 1.9RAM-HK (BMW s RAM modulem a Harman Kardon, od poloviny 2019), PP-BMW 1.10RAM-HK (BMW řady i s RAM modulem a Harman Kardon), PP-MB 1.9BUR (Mercedes od 2014 s 9kanálovým Burmesterem), PP-MB 1.9MBUX-BUR a PP-MB 1.9MBUX-BUR.2 (Mercedes s MBUX a Burmesterem), PP-TES 5.15 Ryzen Premium Main (Tesla Model 3/Y s čipem Ryzen a prémiovým systémem) a univerzální PP-UNI 2.38 pro systémy s 38pinovými konektory (Beats, Bose, Burmester a další) a PP-MB 1.5MBUX.
Subwoofer: monoblok UP 1FX přes mono linkový výstup (cinch).
Další zdroje: slot Extension Card 2.0 slouží podle výrobce i pro Bluetooth HD streaming nebo digitální vstupy: Rozšiřující karta 2.0 – BT HD pro Bluetooth HD streaming, Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP pro další analogové vstupy a Rozšiřující karta 2.0 – DIGITAL IN pro digitální vstup. Ovládání: na Smart Control Port se připojují dálkové ovladače, např. Director-SCP nebo URC.3 – kompatibilitu s konkrétní sestavou vám potvrdíme.
Parametry a co znamenají
| Parametr | Hodnota | Co to znamená |
|---|---|---|
| Typ | 10kanálový zesilovač s DSP, třída GD | napájení se mění podle signálu – vysoká účinnost a málo tepla |
| Výkon RMS – kanály A–H | 8× 65 W na 4 Ω (max. 80 W), min. 3 Ω | trvalý výkon pro reproduktory vpředu, vzadu a střed |
| Výkon RMS – kanály I–J | 2× 75 W na 4 Ω / 2× 125 W na 2 Ω (max. 90 / 160 W) | silnější kanály pro woofery nebo subwoofer |
| DSP | 11 kanálů, 64 bit, 295 MHz, vzorkování 48 kHz | výpočetní rezerva pro ekvalizéry, výhybky a zpoždění |
| Převodníky | A/D i D/A BurrBrown | převod mezi analogovým a digitálním signálem |

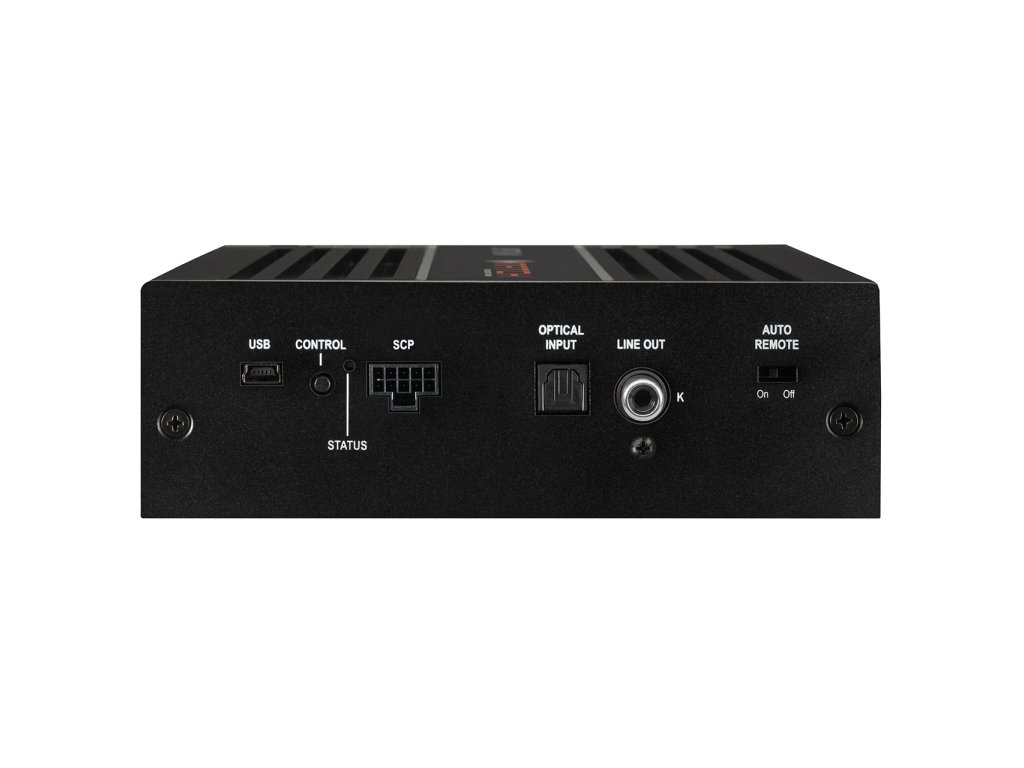

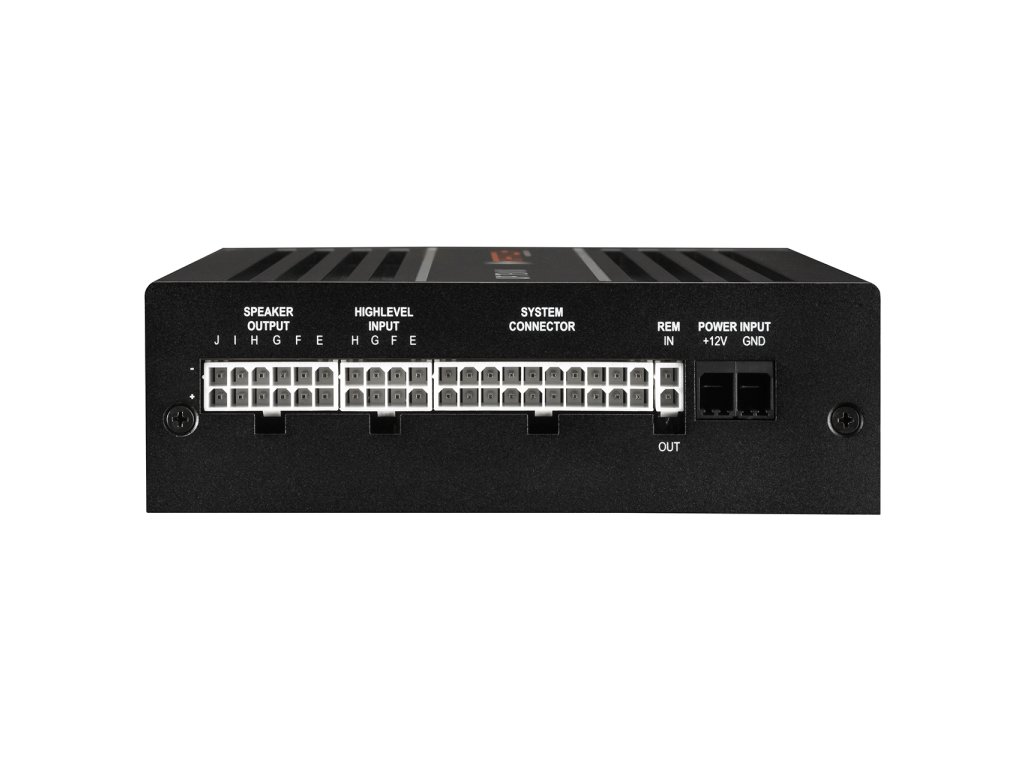

| Vstupy | 8× high level s ADEP.3, 1× optický S/PDIF (12–96 kHz), slot Extension Card 2.0 | napojení na tovární systém, digitální zdroj a rozšíření |
| Citlivost vstupu (gain) | kanály A–F 4–16 V, kanály G–H 4–32 V | dva vstupy zvládnou i výkonné tovární zesilovače |
| Vstupní impedance high level | 9–33 Ω s ADEP.3 | tovární systém „vidí“ zátěž jako reproduktor |
| Výstupy | 10× reproduktorový, 1× cinch mono (3 V RMS), 1× remote out (max. 500 mA) | linkový výstup pro externí zesilovač |
| Frekvenční rozsah | 15 Hz – 22 kHz | pásmo, které zesilovač přenese |
| Odstup signál/šum | 105 dB digitální / 103 dB analogový vstup (A-váženo) | čím víc, tím méně šumu v tichých pasážích |
| Zkreslení | THD < 0,015 % / THD+N < 0,02 % (1 kHz, 1 W, 4 Ω) | velmi nízké zkreslení |
| Napájení | 10,5–18 V (max. 5 s až 6 V), max. 60 A, klidový odběr 500 mA | stabilní provoz i se start-stop a v elektromobilech |
| Pojistka | 2× 25 A LP-Mini (APS) | jištění přímo v přístroji |
| Provozní teplota | −40 až +70 °C | |
| Rozměry (V × Š × H) | 46 × 145 × 163 mm | kompaktní na 10 kanálů |
| Obsah balení | zesilovač, 2× připojovací kabel, napájecí konektor, montážní desky a materiál, USB kabel, manuál |
Pro technické nadšence
Kompletní specifikace najdete na stránce výrobce Audiotec Fischer a v dokumentech: manuál MATCH UP 10DSP MK2 (PDF).
Časté dotazy
Proč jsou dva vstupy až na 32 V?
Výkonné tovární zesilovače v prémiových systémech dávají vyšší napětí, než snese běžný high-level vstup. Vstupy G–H je přijmou bez externího převodníku.
Kdy potřebuji kartu ANALOG IN?
Kartu Rozšiřující karta 2.0 – ANALOGOVÝ VSTUP potřebujete, když chcete víc než osm vstupů, vedení 1:1, nebo když ji vyžaduje kabeláž pro váš vůz (BMW RAM HK, Mercedes Burmester, Tesla Ryzen Premium). Pak zvolte sadu UP 10DSP MK2 s analogovými vstupy.
Jde k němu připojit subwoofer?
Ano. Kanály I–J dávají 2× 125 W RMS na 2 Ω; pro větší subwoofer připojíte monoblok UP 1FX přes mono linkový výstup.
Doplňkové parametry
| Kategorie: | 10kanálové zesilovače |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.92 kg |
| EAN: | 4057204617097 |
| Počet Kanálů: | 10 kanálové |
| S DSP procesorem: | ANO |
| Výkon W RMS/kanál @2Ω: | 160 W |
| Výkon W RMS/kanál @4Ω: | 65 W |
| High-Level vstupy: | ANO |
| Ostatní vstupy: | Optický SPDIF |
| RCA výstupy: | ANO |
| Maximální vstupní citlivost (V): | 18 V |
| Délka: | 163 mm |
| Šířka: | 145 mm |
| Výška: | 46 mm |
| Operační napětí: | 12 V |
| THD méně než [%]: | 0.03 |
| Třída: | GD |
| Montáž: | čtyři hodiny |
