Helix IQ W10-DVC2 – subwoofer 25 cm, 750 W RMS, 2× 2 Ohm
Kód: Q431003Související produkty
Detailní popis produktu
Co Helix IQ W10-DVC2 umí

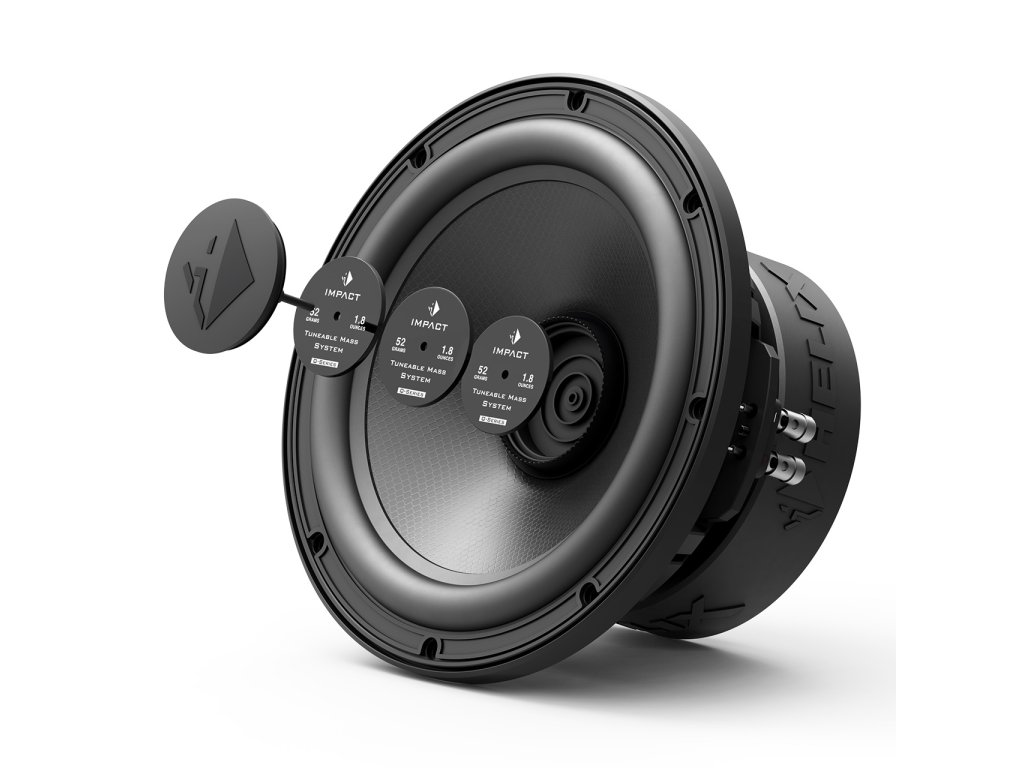

Řada IQ je vrchol subwooferů Helix: 750 W RMS, lineární zdvih ±12 mm a třívrstvá membrána Fiberglass-Mylar honeycomb v litém hliníkovém koši. Výjimečný je systém Tuneable Mass – třemi závažími v balení měníte pohyblivou hmotnost membrány a tím i charakter basu: bez závaží je rychlejší a hlasitější, se závažími jde hlouběji.
IQ W10-DVC2 má průměr 25 cm (10"), výkon 750 W RMS a dvojitou cívku 2 + 2 Ω – zapojíte ji do série na 4 Ω, paralelně na 1 Ω, nebo každou cívku na vlastní kanál.
Doporučené ozvučnice se mění podle počtu závaží – bez závaží stačí uzavřený box 13 l, se třemi závažími a bassreflexem 65 l sahá bas až k 18 Hz (−3 dB). Celá tabulka je níže.
Kam se hodí
- Výkonný systém s monoblokem, kde má bas hrát hlasitě i čistě.
- Uzavřený box i bassreflex – objem zvolíte podle počtu ladicích závaží.
- Montážní otvor 234,6 mm, hloubka 134,5 mm.
Nevíte, jaký box se vejde do vašeho auta? Napište nám model vozu nebo VIN a navrhneme ozvučnici na míru.
Co je v balení
- 1× subwoofer
- 1× montážní těsnění
- 2× montážní materiál
- 1× mřížka
- 2× nástroj pro sejmutí mřížky
- 3× ladicí závaží (TM)
- 1× datasheet
Nutné dokoupit: ozvučnici, zesilovač, napájecí kabel s pojistkou a reproduktorový kabel.
Montáž
Subwoofer potřebuje ozvučnici podle doporučení výrobce – objem a typ boxu rozhodují o basu víc než samotný měnič. Do boxu se utěsní dodaným těsněním, kabel od zesilovače vyveďte přes svorkovnici na stěně boxu.
Nebo to necháte na nás. V dílně v Plzni postavíme box na míru vozu, subwoofer zapojíme a nastavíme filtry podle doporučení výrobce.
Parametry a co znamenají
| Průměr | 25 cm (10") | – |
| Výkon RMS / max | 750 / 1500 W | trvalý výkon / krátká špička |
| Impedance | 2 + 2 Ω (dvojitá cívka) | podle ní volíte zesilovač |
| Zapojení cívek | série 4 Ω; paralelně 1 Ω; 2 × 2 Ω na dva kanály | podle výrobce |
| Citlivost | 86 dB (1 W/1 m); 89 dB (2,83 V/1 m) | podle výrobce |
| Xmax (lineární) | ±12 mm | zdvih membrány |
| Fs | 28–38 Hz podle závaží | rezonanční kmitočet |
| Vas | 21 l | – |
| Qts | 0,43–0,63 podle závaží | – |
| Cívka | Ø 63 mm | – |
| Membrána | Fiberglass-Mylar honeycomb | – |
| Montážní otvor / hloubka | 234,6 / 134,5 mm | – |
| Vnější průměr | 275 mm | – |
Doporučené ozvučnice podle počtu ladicích závaží:
| Ladicí závaží | Uzavřený box | Bassreflex |
|---|---|---|
| bez závaží | 13 l, −3 dB 65 Hz | 27 l, ladění 35 Hz, port Ø 80 mm × 40 cm |
| 1 závaží | 19 l, −3 dB 52 Hz | 42 l, ladění 28 Hz, port Ø 80 mm × 40 cm |
| 2 závaží | 25 l, −3 dB 40 Hz | 50 l, ladění 23 Hz, port Ø 80 mm × 51 cm |
| 3 závaží | 30 l, −3 dB 33 Hz | 65 l, ladění 21 Hz, port Ø 80 mm × 43 cm |
Datový list: Helix IQ W10-DVC2 – datasheet (PDF).
Jaký zesilovač?
Při zapojení paralelně na 1 Ω se hodí tyto zesilovače Helix:
- Helix M ONE X – monoblok třídy D s výhybkou a high-level vstupy, kabelový ovladač basů v balení; 1030 W RMS na 1 Ω – naše hlavní doporučení.
- Helix AMPLIFY 201 X-OVER – malý monoblok s vlastní výhybkou a high-level vstupy, kabelový ovladač basů v balení; 750 W RMS na 1 Ω.
- Helix C ONE – high-end monoblok třídy AB; 1100 W RMS na 1 Ω.
Zesilovač volíme tak, aby v dané impedanci dával 75–150 % výkonu subwooferu a cenově k němu seděl. Zesilovač jiné značky se stejným výkonem v dané impedanci poslouží také.
Subwoofery Helix řady IQ W
| Model | Průměr | RMS | Impedance | Hloubka |
|---|---|---|---|---|
| IQ W8-DVC2 | 20 cm | 750 W | 2 + 2 Ω | 114,5 mm |
| IQ W10-DVC2 | 25 cm | 750 W | 2 + 2 Ω | 134,5 mm |
| IQ W12-DVC2 | 30 cm | 750 W | 2 + 2 Ω | 144,7 mm |
Co se k tomu hodí
- Helix SRC.1 MK2 – dálkový ovladač basů k zesilovačům Helix AMPLIFY 201 X-OVER, M ONE X a C ONE.
- Reproduktorové kabely – propojení zesilovače se subwooferem.
Časté dotazy
Uzavřený box, nebo bassreflex?
Obojí – objem zvolíte podle počtu ladicích závaží, tabulka je v parametrech.
K čemu jsou ladicí závaží?
Vkládají se do prachovky a zvětšují pohyblivou hmotnost membrány. Bez závaží hraje subwoofer rychleji a s vyšší účinností, se závažími jde bas hlouběji – a potřebuje větší box.
Jak zapojit cívky?
Do série na 4 Ω, paralelně na 1 Ω, nebo každou cívku na vlastní kanál (2 × 2 Ω). Volba závisí na zesilovači.
Porovnávat výkon RMS, nebo max?
Vždy RMS – trvalý výkon. Výkon max je jen krátká špička.
O značce Helix
Helix je značka německé firmy Audiotec Fischer, která vyvíjí a vyrábí car audio od reproduktorů přes zesilovače až po procesory DSP. Ze stejné dílny pocházejí i značky Match a Brax. Subwoofery řady IMPACT (IK) a IQ navazují na zesilovače Helix – výrobce k nim rovnou uvádí doporučené ozvučnice i nastavení filtrů pro DSP.
Doplňkové parametry
| Kategorie: | Samostatné subwoofery |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 9.9 kg |
| EAN: | 4057204335588 |
| Typ subwooferu: | Samostatné subwoofery |
| Rozměr: | 250 mm |
| Výkon W RMS: | 750 W |
| Umístění: | Samostatné |
| Citlivost 2.83V/1m2: | 89 dB |
| Cívka a Impedance | Ω: | 2x 2Ω |
| Doporučená otevřená ozvučnice (L): | 27 l, 45 l, 65 l, 55 l, 19 l |
| Doporučená uzavřená ozvučnice (L): | 25, 19, 13, 30 l |
| Montážní hloubka: | 135 mm |
