Helix AMI – měřicí rozhraní (zvuková karta) pro ladění DSP měřením
Kód: H424519Související produkty
Detailní popis produktu
Co Helix AMI umí
AMI (Audio Measurement Interface) je přesné měřicí rozhraní pro analýzu elektrických i akustických signálů v autě s DSP procesorem. Je navržené přímo pro program DSP PC-Tool od Audiotec Fischer a nabízí vše, co je potřeba pro vyhodnocení signálu, ladění a optimalizaci zvuku.

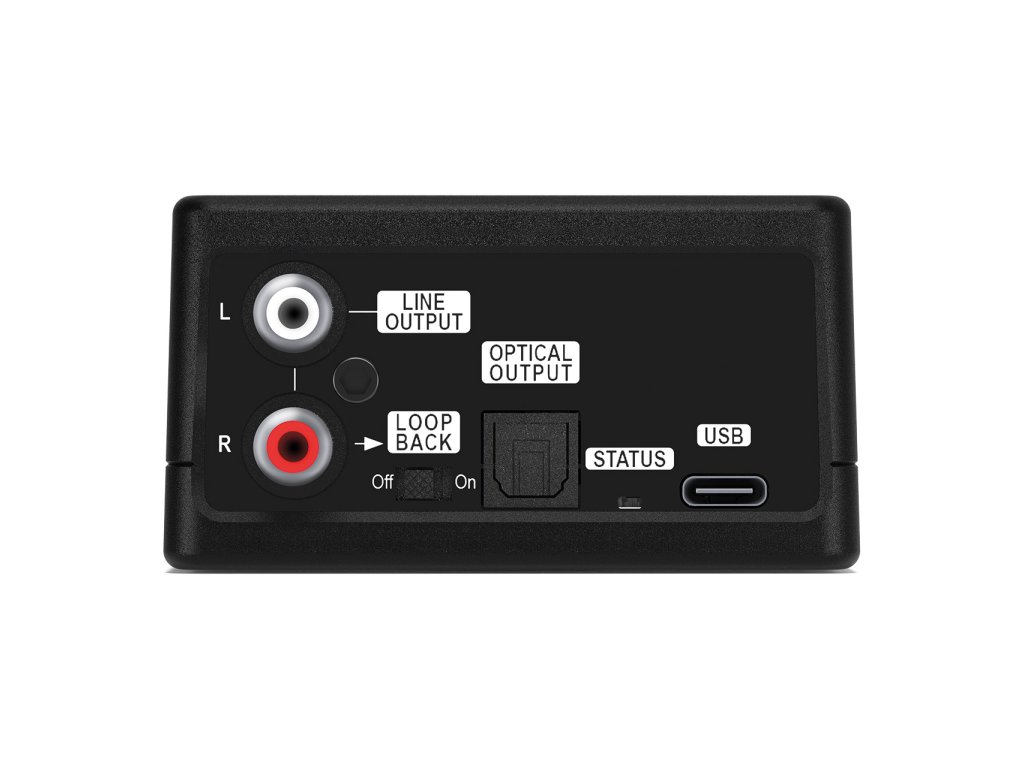

Mikrofonní vstup funguje se všemi kondenzátorovými mikrofony, má nastavitelnou citlivost vstupu (gain) a přepínatelné fantomové napájení. Linkový vstup s přepínatelnou citlivostí (max. 1 V nebo 40 V) změří signál s nízkou i vysokou úrovní (high-level). Stereo výstup přes RCA nebo optický digitální výstup přehraje testovací signál přímo do DSP. Funkce loopback umožňuje pokročilá měření, například přesnou fázovou odezvu.
S programem DSP PC-Tool AMI využívá jeho ladicí funkce: AISA (Advanced Input Signal Analyzer) rozpozná a opraví ekvalizaci, časové zpoždění a allpass filtry, které do signálu přidal tovární systém; RTA (Real-Time Analyzer) změří frekvenční průběh a s algoritmem TuneEQ automaticky nastaví ekvalizér; ATM (Automatic Time Measurement) automaticky nastaví časové zpoždění všech reproduktorů.
Kdy ho potřebujete
AMI potřebujete, pokud chcete ladit DSP procesor měřením místo ladění jen podle sluchu: změřit frekvenční průběh v kabině, srovnat časování reproduktorů nebo zjistit, co se signálem dělá tovární systém. K akustickému měření potřebujete kondenzátorový měřicí mikrofon, který v balení AMI není.
V naší dílně v Plzni ladíme DSP procesory vždy měřením přímo v autě – právě s nástroji, jako je AMI. Pokud si ladění nechcete dělat sami, domluvte se s námi přes kontakty.
Ke kterým zařízením
Podle výrobce je AMI kompatibilní s programem DSP PC-Tool ve verzích 6, 5 a 4. Podporuje ovladače ASIO pro profesionální audio aplikace.
Související měřicí vybavení: Sada Helix AMI Tuning Kit obsahuje AMI spolu s kalibrovaným mikrofonem Beyerdynamic MM-1, stativovým držákem a kabely v přepravním kufru. Měřicí mikrofon Helix MTK1 je samostatná sada s mikrofonem a externí zvukovou kartou pro měření RTA.

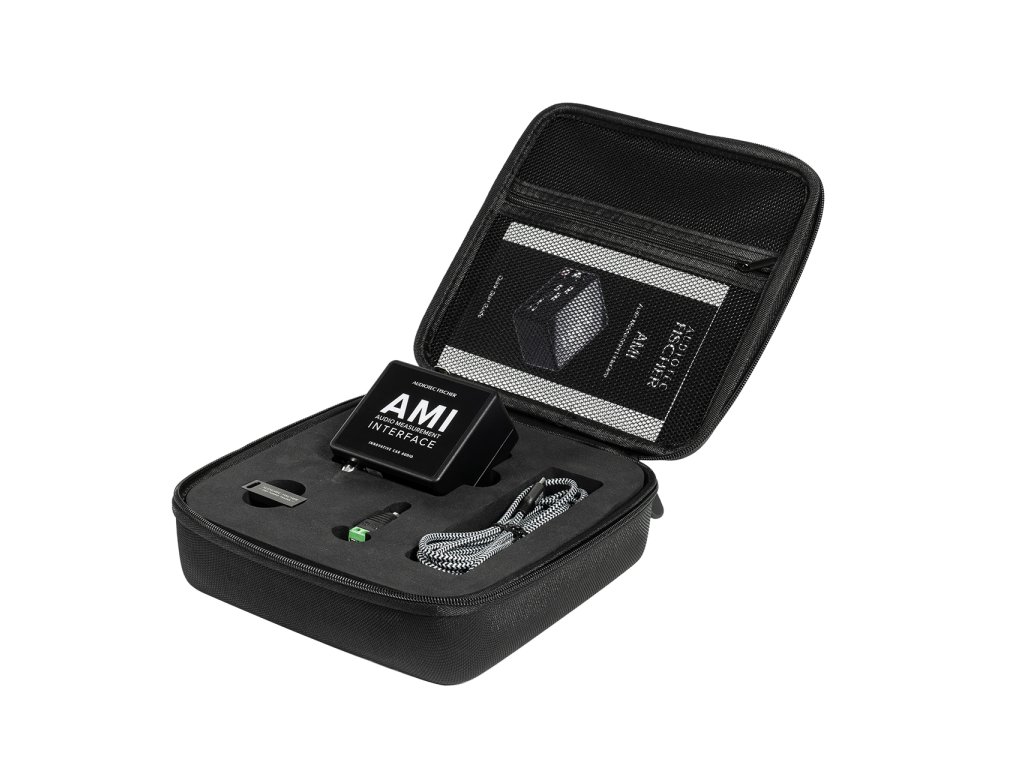

Co je v balení
- 1× AMI (Audio Measurement Interface)
- 1× kabel USB-C na USB-C, 3,0 m, s adaptérem na USB-A
- 1× adaptér RCA na high-level
- 1× USB 3.0 flash disk 16 GB s testovacími nahrávkami pro ladění DSP
Montáž
AMI se do auta trvale nemontuje. Připojíte ho kabelem USB k počítači, tabletu nebo telefonu, napájí se z USB a výstupem přes RCA nebo optický kabel ho propojíte s DSP procesorem.
Nebo to necháte na nás. Zesilovače, procesory i příslušenství namontujeme v dílně v Plzni a sestavu doladíme. Montáž s námi domluvíte přes kontakty.
Parametry
| Vstupy | 1× mikrofonní vstup, 1× linkový vstup |
| Mikrofonní vstup – frekvenční rozsah | 12 Hz – 44 kHz (±1 dB) |
| Mikrofonní vstup – dynamický rozsah | 95 dB (A-vážený) |
| Mikrofonní vstup – citlivost | 5–200 mV |
| Fantomové napájení | ano (24 V) |
| Linkový vstup – frekvenční rozsah | 8 Hz – 44 kHz (±1 dB) |
| Linkový vstup – dynamický rozsah | 101 dB (A-vážený) |
| Linkový vstup – citlivost | max. 1 V / max. 40 V (přepínatelná) |
| Linkový vstup – vstupní impedance | 10 kΩ |
| Výstupy | 2× linkový výstup, 1× optický výstup (SPDIF) |
| Linkový výstup – frekvenční rozsah | 7 Hz – 44 kHz (±1 dB) |
| Linkový výstup – dynamický rozsah | 100 dB (A-vážený) |
| Linkový výstup – max. výstupní napětí | 900 mV (RMS) |
| Linkový výstup – min. zátěž | 5 kΩ |
| Funkce loopback | ano |
| Vzorkovací frekvence | 96 kHz / 32 bit |
| Odběr z USB | max. 250 mA |
| Podporované systémy | Windows, macOS, iOS a Android |
Pro technické nadšence
Stránka výrobce (anglicky): Helix AMI u výrobce, rychlý průvodce: PDF, návod: PDF.
Časté dotazy
Je v balení Helix AMI mikrofon?
Ne. Balení obsahuje rozhraní AMI, kabel USB-C s adaptérem na USB-A, adaptér RCA na high-level a flash disk s testovacími nahrávkami. Mikrofon Beyerdynamic MM-1 je součástí sady Helix AMI Tuning Kit.
Potřebuje AMI vlastní napájení?
Ne. AMI se napájí z USB a odebírá max. 250 mA, externí zdroj nepotřebuje.
S jakými programy a systémy AMI funguje?
Podle výrobce s programem DSP PC-Tool ve verzích 4, 5 a 6, se systémy Windows 10 a 11, macOS, Android a iOS a podporuje ovladače ASIO.
Doplňkové parametry
| Kategorie: | Příslušenství pro zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 1 kg |
| EAN: | 4057204355487 |
| Typ příslušenství: | Pro zesilovače |
| Typ: | Ostatní příslušenství |
