Crunch GTX1500.1D – 1kanálový zesilovač na subwoofer

Detailní popis produktu

Co Crunch GTX1500.1D umí

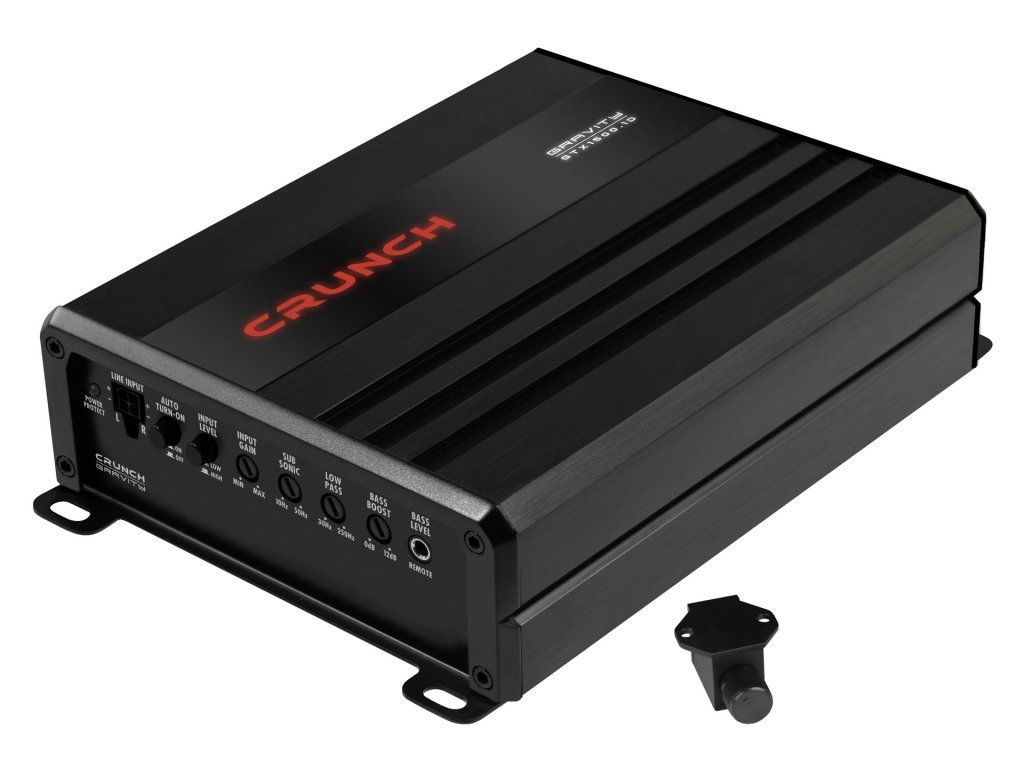

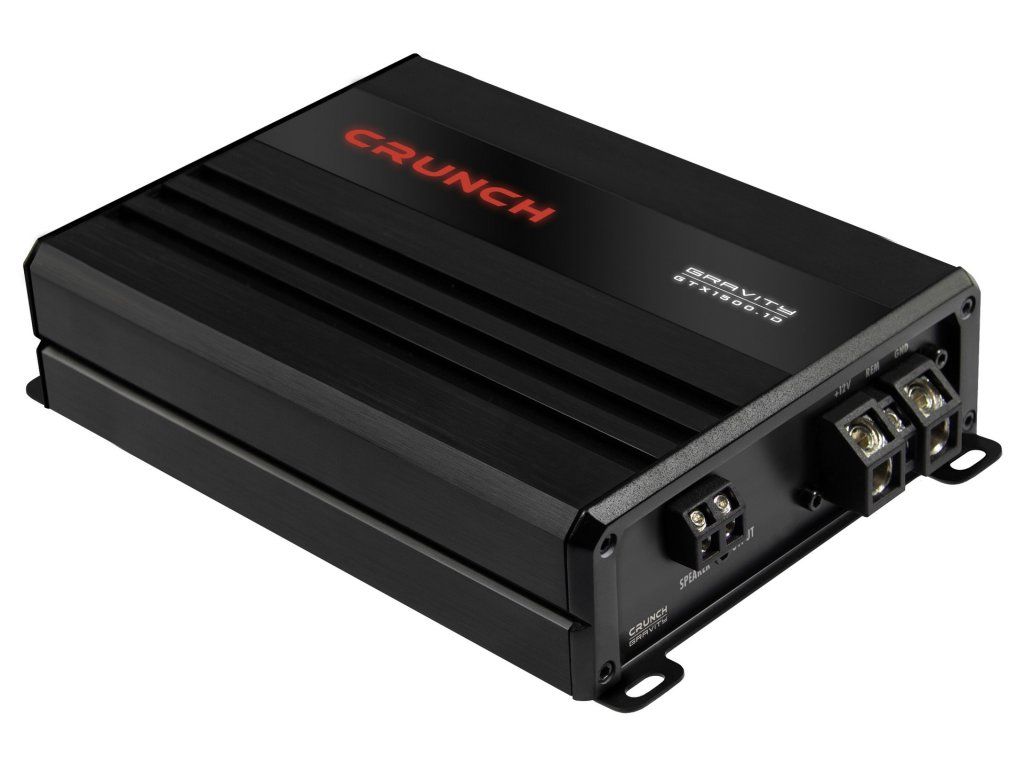

Crunch GTX1500.1D – 1 kanálový zesilovač na subwoofer je monoblok kompaktní řady Crunch GTX (Gravity). Na 1 Ω dá 750 W RMS, na 2 Ω 450 W a na 4 Ω 250 W. Skříň jen 135 × 48 × 175 mm se vejde pod přední sedačku nebo do bočnice kufru.

Řada Crunch GTX (Gravity) staví na kompaktním chladiči širokém jen 135 mm a vysokém 48 mm – všech deset modelů má stejný průřez, liší se jen délkou. Účinná třída D z něj dostane výkon, který by u analogového zesilovače potřeboval dvojnásobnou skříň. Design doplňuje zapuštěný akrylový proužek s červeným logem Crunch.

Je stavěný pro subwoofer s RMS zhruba 500–1 000 W (zapojený na 1 Ω): pro majitele, kteří chtějí bas, který je cítit v sedadle, ne jen slyšet z kufru. Odstup signál/šum 85 dB a zkreslení 0,008 % znamenají, že hraje čistě i potichu – není to „jen síla“. Připojíte ho k výměnnému rádiu přes cinch i k továrnímu rádiu přes reproduktorové vodiče (high level vstup s obvodem EPS), zapne se sám po signálu a úroveň basů doladíte dálkovým regulátorem od řidiče.

Pro koho ano – a pro koho ne

Ano: jeden subwoofer s RMS 500–1 000 W (zapojený na 1 Ω), nebo dva subwoofery s polovičním RMS; auto, kde není místo na velký zesilovač; tovární rádio bez cinch výstupů (high level vstup).

Ne: subwoofer s RMS výrazně pod 500 W (vezměte slabší model) nebo nad 1 000 W; zesilovač pro reproduktory – monoblok hraje jen subwoofer.

Co je v balení

• 1× zesilovač
• 1× dálkový regulátor basů (Bass Level Remote) s kabelem
• 1× manuál

Napájecí kabeláž a pojistka nejsou součástí – viz doporučení v části Montáž.

Montáž

K jakému subwooferu se hodí

Zesilovač má dodávat zhruba 75–150 % výkonu RMS subwooferu v impedanci, ve které je zapojený. K tomuto modelu se tedy hodí subwoofer s RMS 500–1 000 W při zapojení na 1 Ω, 300–600 W na 2 Ω, 170–330 W na 4 Ω.

Jak na 1 Ω: subwoofer D2 (dvě cívky 2 Ω) paralelně, nebo dva subwoofery S2 paralelně. Na 2 Ω: subwoofer D4 paralelně, S2, nebo dva S4. Dvoucívkový subwoofer vždy zapojte oběma cívkami – jedna nezapojená cívka subwoofer brzdí a přehřívá.

Silnější subwoofer utáhne GTX2250.1D (1 125 W na 1 Ω). Nevíte si rady? Napište nám kód subwooferu, poradíme.

Jak zapojit zesilovač do auta

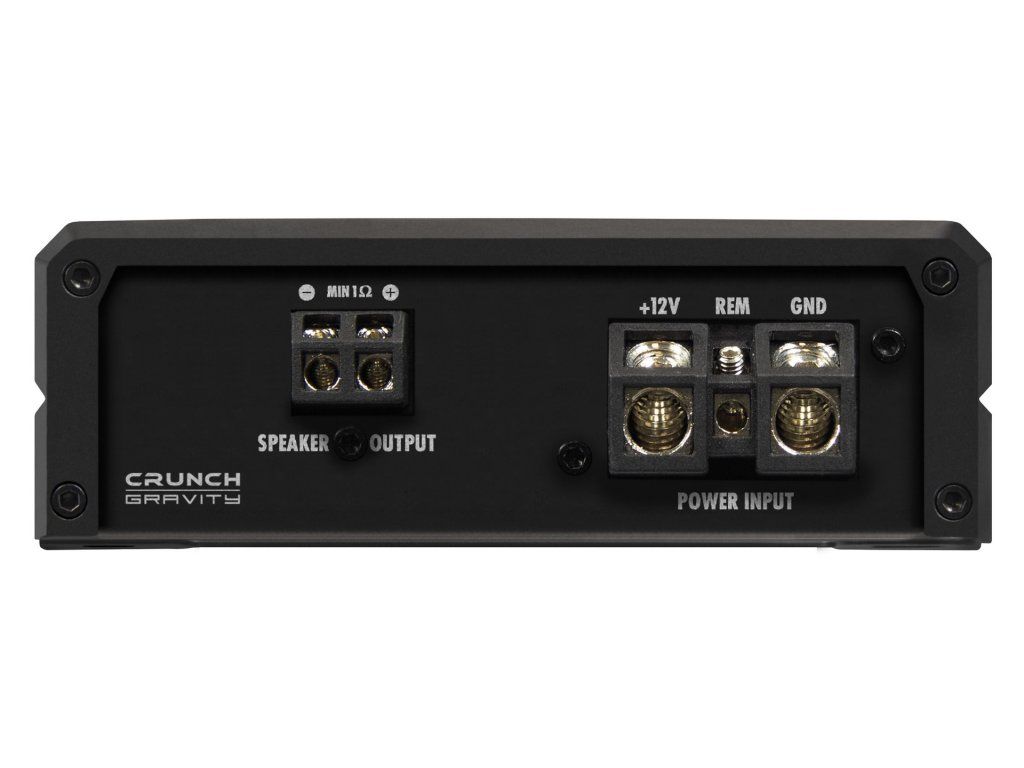

Napájení: zesilovač nemá vlastní pojistku, počítá s externí pojistkou 60 A do 30 cm od baterie. Napájecí i kostřící kabel volte 16–20 mm² (do 5 m), 25 mm² na delší trasu – např. Audio System Z-PC20 nebo Crunch CRK25. Kostru na holý plech karoserie, ne na šroub sedačky přes lak. Slabé napájení je nejčastější příčina, proč zesilovač „vypadává“ při basech.

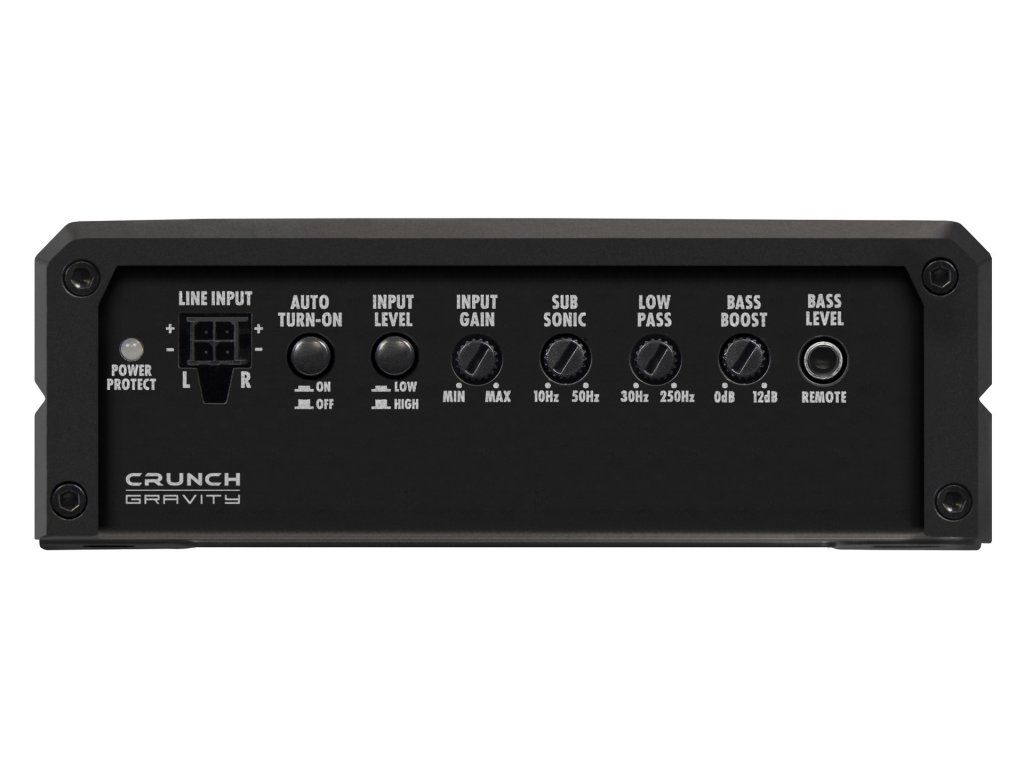

Signál: z výměnného rádia cinch kabelem (veďte po opačné straně vozu než napájení), z továrního rádia přímo reproduktorovými vodiči do high level vstupu. Obvod EPS hlídá, aby originální rádio nehlásilo chybu reproduktorů. Zesilovač se zapne sám po signálu – remote vodič není nutný, ale je spolehlivější. Vstup pro dálkový regulátor basů (remote bass control) umožní doladit subwoofer od řidiče.

Zesilovač vám v Plzni namontujeme a nastavíme – kabeláž, pojistka, kostra, filtry a gain. Na práci dáváme 2 roky záruky.

Nastavení, se kterým začínáme v dílně

LPF 80 Hz (aby se subwoofer potkal s reproduktory), subsonic 25–30 Hz u bassreflexové ozvučnice (u uzavřené 15–20 Hz), bass boost 0 dB, fáze podle poslechu z místa řidiče. Gain: rádio na vysokou, ale ještě čistou hlasitost, regulátor basů na maximum, gain pomalu zvyšovat, dokud subwoofer nezačne zkreslovat, pak o kousek zpět. Je to výchozí orientace z dílny – bezpečný strop závisí na rádiu, zesilovači i subwooferu, finální nastavení děláme měřením.

Bass boost nechte na nule – zvyšuje hlavně zkreslení a riziko pro subwoofer, ne kvalitu basu. Lepší bas dělá správná ozvučnice.

Parametry a co znamenají

Uvádíme trvalý výkon RMS podle výrobce. Špičkový („max“) výkon, který výrobce uvádí jako dvojnásobek, není pro výběr reproduktorů a subwooferu směrodatný.

Přehled řady Crunch GTX – kompaktní zesilovače 135 × 48 mm

Všech deset modelů GTX má stejnou šířku a výšku, liší se jen délkou. Dálkový regulátor basů je v balení u všech modelů.

Manuál Crunch GTX1500.1D (PDF)

Časté dotazy

Porovnávat výkon RMS (nebo max)?

Výrobci rádi uvádějí špičkový (max, peak) výkon – ten ale zesilovač dodá jen na zlomek sekundy. Při výběru reproduktorů a subwooferu porovnávejte výkon RMS, a to ve stejné impedanci. Vyšší výkon navíc neznamená automaticky hlasitější zvuk: u reproduktorů rozhoduje citlivost, u subwooferu ozvučnice, její objem a tlumení kufru.

Utáhne GTX1500.1D dva subwoofery?

Ano – dva subwoofery S2 zapojené paralelně dají 1 Ω, kde zesilovač dává 750 W RMS (375 W na každý). Dva D4 subwoofery zapojte každý paralelně na 2 Ω a oba paralelně na 1 Ω.

Potřebuji k němu kapacitor?

Většinou ne. Nejdřív pořádný průřez napájecího kabelu, čistá kostra a zdravá baterie s alternátorem – kapacitor je až poslední dílek na krátké špičky.

Mám jen tovární rádio – půjde to?

Půjde. High level vstup se napojí rovnou na reproduktorové vodiče továrního rádia a zesilovač se po signálu zapne sám.

Vejde se pod sedačku?

Při rozměrech 135 × 48 × 175 mm ano do většiny vozů, ale nechte mu místo na chlazení – nezakrývejte ho kobercem a hlídejte kolejnice sedadla.
