Crunch GTX2250.1D – 1 kanálový zesilovač na subwoofer

Detailní popis produktu

Co Crunch GTX2250.1D umí

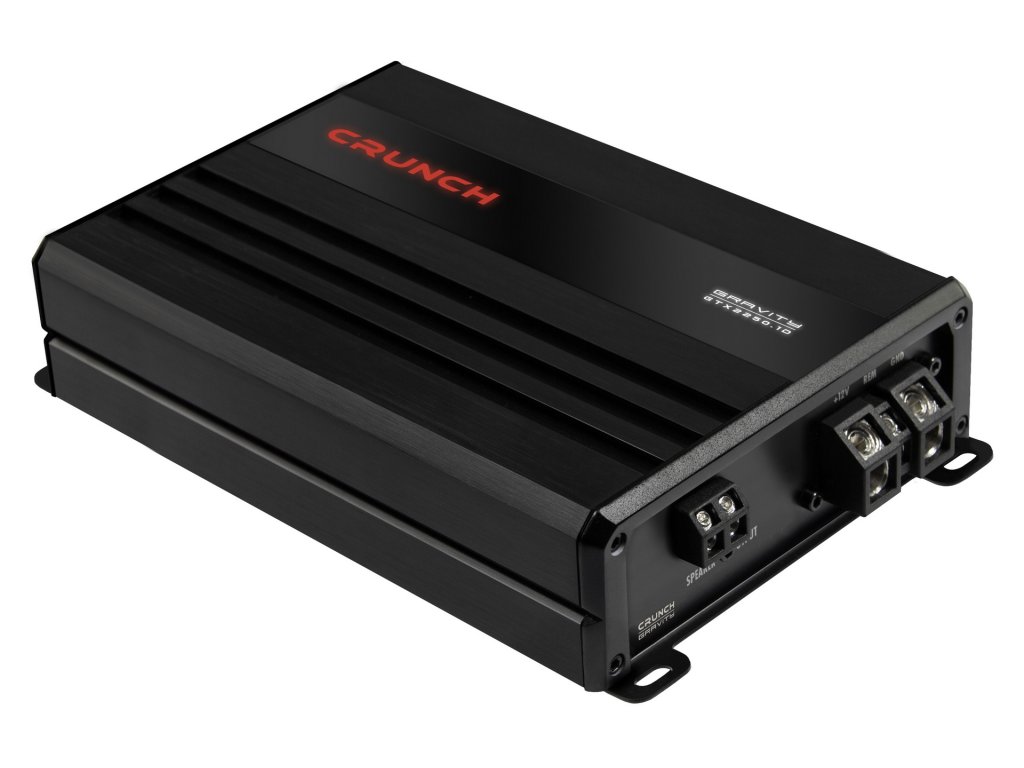

Crunch GTX2250.1D – 1 kanálový zesilovač na subwoofer je monoblok kompaktní řady Crunch GTX (Gravity). Na 1 Ω dá 1 125 W RMS, na 2 Ω 750 W a na 4 Ω 450 W. Skříň jen 135 × 48 × 210 mm se vejde pod přední sedačku nebo do bočnice kufru.

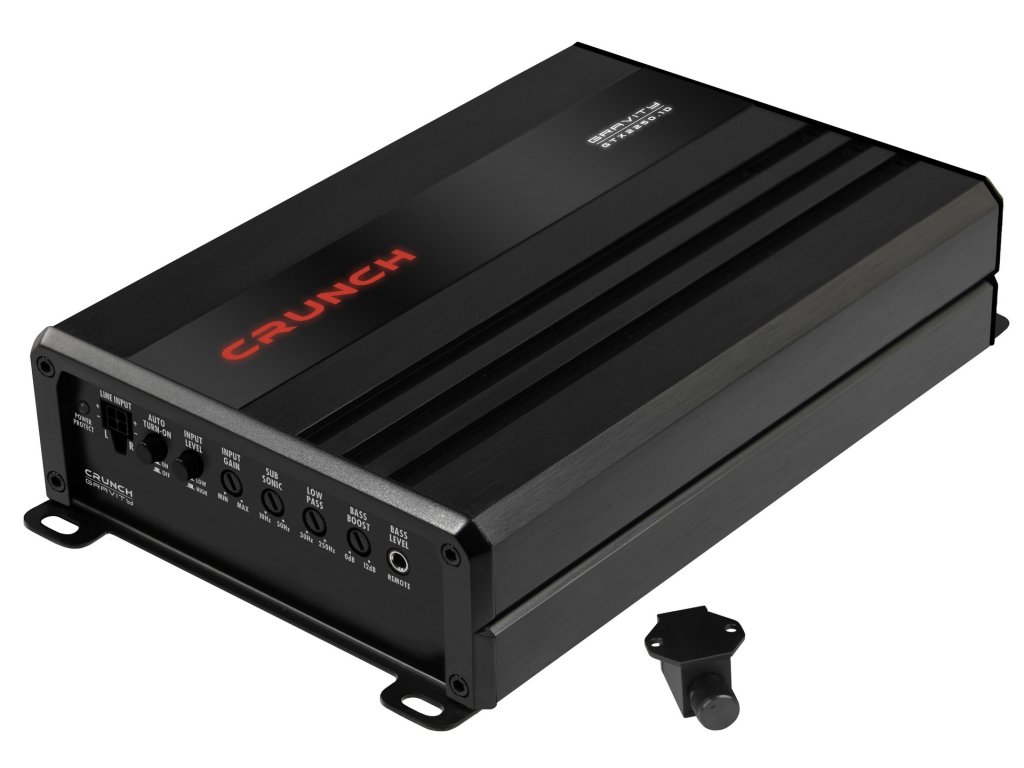

Řada Crunch GTX (Gravity) staví na kompaktním chladiči širokém jen 135 mm a vysokém 48 mm – všech deset modelů má stejný průřez, liší se jen délkou. Účinná třída D z něj dostane výkon, který by u analogového zesilovače potřeboval dvojnásobnou skříň. Design doplňuje zapuštěný akrylový proužek s červeným logem Crunch.

Je stavěný pro subwoofer s RMS zhruba 750–1 500 W (zapojený na 1 Ω): pro majitele, kteří chtějí bas, který je cítit v sedadle, ne jen slyšet z kufru. Odstup signál/šum 93 dB a zkreslení 0,03 % znamenají, že hraje čistě i potichu – není to „jen síla“. Připojíte ho k výměnnému rádiu přes cinch i k továrnímu rádiu přes reproduktorové vodiče (high level vstup s obvodem EPS), zapne se sám po signálu a úroveň basů doladíte dálkovým regulátorem od řidiče.

Pro koho ano – a pro koho ne

Ano: jeden subwoofer s RMS 750–1 500 W (zapojený na 1 Ω), nebo dva subwoofery s polovičním RMS; auto, kde není místo na velký zesilovač; tovární rádio bez cinch výstupů (high level vstup).

Ne: subwoofer s RMS výrazně pod 750 W (vezměte slabší model) nebo nad 1 500 W; zesilovač pro reproduktory – monoblok hraje jen subwoofer.

Co je v balení

• 1× zesilovač
• 1× dálkový regulátor basů (Bass Level Remote) s kabelem
• 1× manuál

Napájecí kabeláž a pojistka nejsou součástí – viz doporučení v části Montáž.

Montáž

K jakému subwooferu se hodí

Zesilovač má dodávat zhruba 75–150 % výkonu RMS subwooferu v impedanci, ve které je zapojený. K tomuto modelu se tedy hodí subwoofer s RMS 750–1 500 W při zapojení na 1 Ω, 500–1 000 W na 2 Ω, 300–600 W na 4 Ω.

Jak na 1 Ω: subwoofer D2 (dvě cívky 2 Ω) paralelně, nebo dva subwoofery S2 paralelně. Na 2 Ω: subwoofer D4 paralelně, S2, nebo dva S4. Dvoucívkový subwoofer vždy zapojte oběma cívkami – jedna nezapojená cívka subwoofer brzdí a přehřívá.

Máte slabší subwoofer? Podívejte se na GTX1500.1D (750 W na 1 Ω). Silnější subwoofer utáhne GTX3000.1D (1 500 W na 1 Ω). Nevíte si rady? Napište nám kód subwooferu, poradíme.

Jak zapojit zesilovač do auta

Napájení: zesilovač nemá vlastní pojistku, počítá s externí pojistkou 100 A do 30 cm od baterie. Napájecí i kostřící kabel volte 35 mm² (do 5 m), 50 mm² na delší trasu – např. Audio System Z-PC35 nebo Crunch CRK35. Kostru na holý plech karoserie, ne na šroub sedačky přes lak. Slabé napájení je nejčastější příčina, proč zesilovač „vypadává“ při basech.

Signál: z výměnného rádia cinch kabelem (veďte po opačné straně vozu než napájení), z továrního rádia přímo reproduktorovými vodiči do high level vstupu. Obvod EPS hlídá, aby originální rádio nehlásilo chybu reproduktorů. Zesilovač se zapne sám po signálu – remote vodič není nutný, ale je spolehlivější. Vstup pro dálkový regulátor basů (remote bass control) umožní doladit subwoofer od řidiče.

Zesilovač vám v Plzni namontujeme a nastavíme – kabeláž, pojistka, kostra, filtry a gain. Na práci dáváme 2 roky záruky.

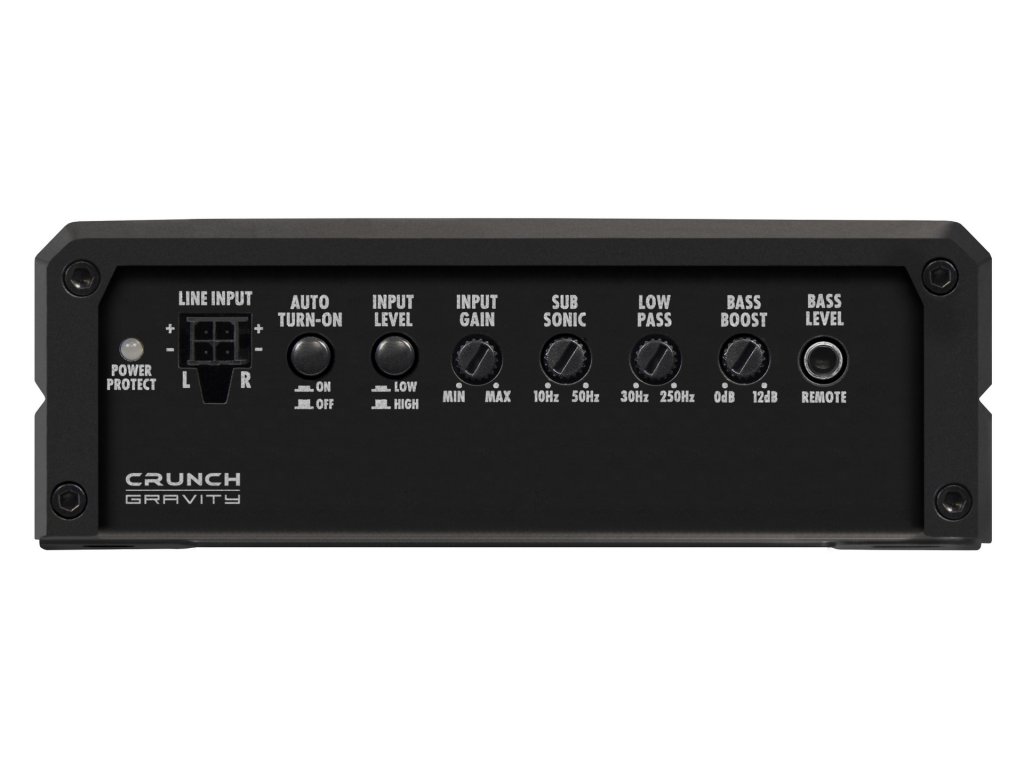

Nastavení, se kterým začínáme v dílně

LPF 80 Hz (aby se subwoofer potkal s reproduktory), subsonic 25–30 Hz u bassreflexové ozvučnice (u uzavřené 15–20 Hz), bass boost 0 dB, fáze podle poslechu z místa řidiče. Gain: rádio na 75–80 % hlasitosti, regulátor basů na maximum, gain pomalu zvyšovat, dokud subwoofer nezačne zkreslovat, pak o kousek zpět.

Bass boost nechte na nule – zvyšuje hlavně zkreslení a riziko pro subwoofer, ne kvalitu basu. Lepší bas dělá správná ozvučnice.

Parametry a co znamenají

Uvádíme trvalý výkon RMS podle výrobce. Špičkový („max“) výkon, který výrobce uvádí jako dvojnásobek, není pro výběr reproduktorů a subwooferu směrodatný.

Přehled řady Crunch GTX – kompaktní zesilovače 135 × 48 mm

Všech deset modelů GTX má stejnou šířku a výšku, liší se jen délkou. Dálkový regulátor basů je v balení u všech modelů.

Manuál Crunch GTX2250.1D (PDF)

Časté dotazy

Porovnávat výkon RMS (nebo max)?

Výrobci rádi uvádějí špičkový (max, peak) výkon – ten ale zesilovač dodá jen na zlomek sekundy. Při výběru reproduktorů a subwooferu porovnávejte výkon RMS, a to ve stejné impedanci. Vyšší výkon navíc neznamená automaticky hlasitější zvuk: u reproduktorů rozhoduje citlivost, u subwooferu ozvučnice, její objem a tlumení kufru.

Utáhne GTX2250.1D dva subwoofery?

Ano – dva subwoofery S2 zapojené paralelně dají 1 Ω, kde zesilovač dává 1 125 W RMS (562 W na každý). Dva D4 subwoofery zapojte každý paralelně na 2 Ω a oba paralelně na 1 Ω.

Potřebuji k němu kapacitor?

Většinou ne. Nejdřív pořádný průřez napájecího kabelu, čistá kostra a zdravá baterie s alternátorem – kapacitor je až poslední dílek na krátké špičky.

Jde připojit k originálnímu rádiu bez cinch výstupů?

Ano, přes high level vstup rovnou na reproduktorové vodiče. Obvod EPS zajistí, že rádio nehlásí chybu reproduktorů. Zesilovač se zapne sám po signálu.

Vejde se pod sedačku?

Při rozměrech 135 × 48 × 210 mm ano do většiny vozů, ale nechte mu místo na chlazení – nezakrývejte ho kobercem a hlídejte kolejnice sedadla.
