Helix Ci3 K130.2-S3 – 2pásmová sada 130 mm + 20 mm, 3 Ohm
Kód: CI22510Související produkty
Detailní popis produktu
Co Helix Ci3 K130.2-S3 umí

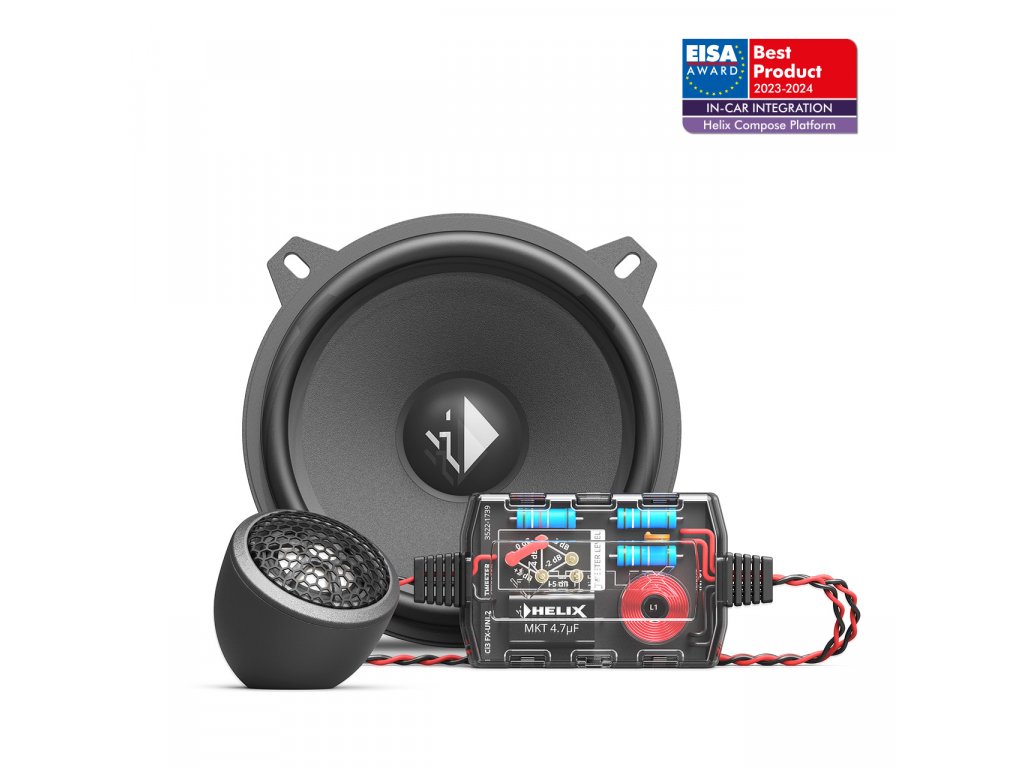

Helix Ci3 K130.2-S3 je dvoupásmová sada pro vozy, které mají ve dveřích reproduktor 130 mm. V balení jsou dva středobasy Ci3 W130-S3, dva výškové Ci3 T20FM-TI s titanovou kalotou, dvě výhybky Ci3 FX-UNI.2 s šestistupňovým nastavením úrovně výšek (+2 až −5 dB) a dvě kabelové dolní propusti Ci3 FX-WLP.2 pro středobasy. Zatížitelnost je 90 W RMS (135 W max), impedance 3 Ω, citlivost 91 dB (2,83 V/1 m), frekvenční rozsah 80 Hz – 25 kHz.
Sada patří do systému Helix COMPOSE. Výškové reproduktory lze usadit do původního místa vozovým kroužkem FlexMount20; středobas W130 kroužky FlexMount nemá a jeho usazení řešíme při montáži podle vozu. Ci3 je výkonová řada COMPOSE (nad ní Ci5 Advanced a Ci7 High-End). Jde o první generaci sady s titanovým výškovým reproduktorem; novější verze Ci3 K130.2-S3 MK2 má výšky s hliníkovou kalotou, ostatní parametry jsou stejné.
Kam se hodí
Sada nahradí přední reproduktory 130 mm ve dveřích a výšky v původních místech.
- Výměna předních reproduktorů kus za kus: hraje i z továrního rádia nebo zesilovače, řada Ci3 to zvládne bez DSP.
- Přední systém s DSP zesilovačem: sada + DSP zesilovač (např. Helix AMPLIFY 206 DSP, případně procesor Helix DSP MINI MK2 nebo DSP.3S) – plný potenciál sady, ladíme měřením v autě.
Jde o příklady zapojení; konkrétní sestavu navrhneme podle vozu a výbavy. Nevíte, co do vašeho auta pasuje? Napište nám model a rok výroby vozu, tovární zvukový systém nebo VIN a připravíme řešení na míru.
Co k tomu potřebujete
Sada obsahuje reproduktory, výhybky, dolní propusti a konektory COMPOSE Connect. Dokoupit podle vozu:
- Kroužky FlexMount na výškové reproduktory – Helix CFMK20 (u některých vozů CFMK25) pro váš vůz, pokud se výšky usazují do původního místa.
- Volitelně DSP zesilovač – pro plný potenciál sady.
Kabel WireKit u této sady nepotřebujete – připojení řešíme při montáži.
Co je v balení
- 2× výškový reproduktor Ci3 T20FM-TI
- 2× středobas Ci3 W130-S3
- 2× výhybka Ci3 FX-UNI.2
- 2× kabelová dolní propust Ci3 FX-WLP.2
- 2× montážní příslušenství výšek
- 2× COMPOSE Connect Kit
- 1× montážní materiál
Kroužky FlexMount pro výškové reproduktory v balení nejsou – dokupují se podle vozu (viz tabulka na konci popisu). Cena sady je za pár.
Montáž
Původní reproduktory se vymění za Ci3, výhybky se uloží za obložení dveří a výškové reproduktory se usadí do původních míst v pouzdrech nebo s kroužkem FlexMount20. Na výhybce se nastaví úroveň výšek podle pozice v autě (výrobce doporučuje začít na −2 dB). Při zapojení za DSP se výhybky nahradí filtry v procesoru a sada se ladí měřením. Počítejte zhruba se třemi hodinami.
Nebo to necháte na nás. Reproduktory namontujeme v dílně v Plzni, kroužky vybereme podle vašeho vozu a sestavu doladíme. Montáž s námi domluvíte přes kontakty.
Parametry a co znamenají
| Typ | 2pásmová komponentní sada: středobas 130 mm + výškový 20 mm, pasivní výhybky | – |
| Zatížitelnost | 90 W RMS / 135 W max | RMS = trvalý výkon, podle něj se volí zesilovač |
| Impedance | 3 Ω (výškový reproduktor samostatně 4 Ω) | 3 Ω využije výkon zesilovačů Helix a Match lépe než 4 Ω |
| Citlivost | 91 dB (2,83 V/1 m), 87 dB (1 W/1 m) | čím vyšší, tím hlasitěji hraje ze stejného výkonu |
| Frekvenční rozsah | 80 Hz – 25 kHz | nejnižší basy doplní subwoofer |
| Středobas | Ci3 W130-S3: vnější Ø 130 mm, výřez 116,5 mm, montážní hloubka 55,4 mm; papírová membrána s vrstvou Cenosphere | – |
| Výškový reproduktor | Ci3 T20FM-TI: Ø 32 mm, hloubka 9,8 mm; titanová kalota, neodymový magnet | – |
| Výhybka | Ci3 FX-UNI.2, 103,3 × 50,4 × 25 mm; horní propust 12 dB/okt., úroveň výšek +2 až −5 dB v 6 krocích, ochrana výškového reproduktoru; dolní propust středobasu Ci3 FX-WLP.2 (6 dB/okt.) | – |
| Připojení | COMPOSE Connect (zacvakávací kryty na konektory), ProConnect na středobasu | bez pájení, bez přepólování |
| Kroužky | výškové: vozové CFMK20/25 zvlášť; středobas W130 se montuje bez kroužku FlexMount | viz tabulka Výběr kroužků podle vozu |
Řada Helix COMPOSE Ci3 – co k čemu
| Sada / reproduktor | Reproduktory | Typická pozice |
|---|---|---|
| Ci3 K100.2FM-S3 MK2 | 100 mm střed + 20 mm výška | dveře a palubní deska BMW, Mercedes, Porsche, Tesla |
| Ci3 K165.2FM-S3 MK2 / S2 MK2 | 165 mm středobas + 20 mm výška | přední dveře většiny vozů |
| Ci3 K130.2-S3 MK2 | 130 mm středobas + 20 mm výška | dveře s místem pro 130 mm |
| Ci3 K200.2FM-S3 | 200 mm woofer + 20 mm výška | dveře s místem pro 200 mm (např. Audi, Porsche, Tesla) |
| Ci3 C100.2FM-S3 MK2, C165.2FM-S3 MK2 | koaxiál 100 / 165 mm | zadní dveře (100 mm i střed palubní desky) |
| samostatné T20FM-AL MK2, M100FM-S3, W165FM-S3, W200FM-S3 | výška, střed, středobas | aktivní zapojení za DSP |
Pro technické nadšence
Kompletní technický popis, rozměry a návod najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix COMPOSE i3 (PDF), stránka Helix Ci3 K130.2-S3 u výrobce a FlexMount Finder pro výběr kroužků podle vozu.
Co se k tomu hodí
- Helix CFMK20 BMW.1, CFMK20 MB.1, CFMK20 POR.1, CFMK25 VW.1 – kroužky na výškové reproduktory (další v tabulce níže).
- Helix AMPLIFY 206 DSP – DSP zesilovač; Helix DSP MINI MK2, DSP.3S – DSP procesory pro ladění sady.
Časté dotazy
Hraje sada i z továrního rádia, bez DSP?
Ano. Řada Ci3 je na to stavěná – výhybky v balení rozdělí pásma a sada hraje z továrního rádia nebo zesilovače. Plný potenciál ukáže s DSP zesilovačem, kde se výhybky nahradí filtry v procesoru a sada se ladí měřením v autě.
Proč 3 Ω a ne 4 Ω?
Impedance 3 Ω využije výkon zesilovačů Helix a Match lépe než běžné 4 Ω. S továrním rádiem i běžným zesilovačem fungují reproduktory 3 Ω bez problémů.
Jsou v balení kroužky pro moje auto?
Ne. Pro výškové reproduktory se dokupují vozové kroužky CFMK20/25 podle modelu – najdete je v tabulce na konci popisu, nebo vám je vybereme podle VIN. Středobas W130 se montuje bez kroužku FlexMount.
Potřebuji kabel WireKit?
U této sady ne – připojení k originálním kabelům řešíme při montáži. Kabely WireKit používáme u speciálních přestaveb, například při zapojení samostatných výšek a středů do aktivní sestavy s DSP.
Výběr kroužků podle vozu
Redukční kroužky FlexMount, které máme v nabídce, podle FlexMount Finderu výrobce (stav říjen 2026). Jedna značka často potřebuje různé kroužky podle modelu, generace a pozice reproduktoru – za názvem kroužku jsou modely podle výrobce, přesné generace, roky výroby a pozice najdete na stránce kroužku. Konkrétní typ vám rádi ověříme podle VIN.
| Značka vozu | Kroužek výškový (FlexMount20) |
|---|---|
| Audi | CFMK25 VW.1: Q3 8U CFMK25 AUD.3: A1, A3, Q2, Q3 8U, Q3 F3, R8 CFMK25 AUD.4: vzadu: A4 B9, A5 F5, A6 C7, A7 C7, Q5 8R CFMK25 AUD.1: A4 B9, A5 F5, A6 C7/C8/C9, A7 C8, A8, Q5 8R/FY, Q7, Q8 |
| BMW | CFMK20 BMW.1: řada 1–8, i3, i4, i5, i8, iX, iX1, iX3, M3, M4 a další |
| Citroën | CFMK20 PSA.2: Berlingo III, C4 III, C5 Aircross, DS3, DS7 CFMK25 PSA.1: Berlingo II, C2, C3 Aircross I, C3 Aircross II, C3 II, C3 III, C3 Picasso, C4 II, C4 Picasso I, C5 II a další |
| Cupra | CFMK25 VW.1: Born |
| DS Automobiles | CFMK25 PSA.1: DS 3, DS 4, DS 5 |
| Ferrari | CFMK20 POR.1: 458, 488, 812, F12, F8, FF |
| Fiat | CFMK20 FIAT.2: 500, 500L, 500X, Bravo, Doblò II, Ducato III, Fiorino III, Linea, Panda III, Punto III a další CFMK25 FIAT.1: Ducato III Facelift CFMK25 PSA.1: Scudo II |
| Ford | CFMK20 FOR.1: C-Max II, EcoSport II, Explorer, Fiesta VIII, Focus IV, Mondeo V, Puma, Transit Courier’14, Transit Custom’23, Transit’14 |
| Iveco | CFMK20 FIAT.2: Daily |
| Jaguar | CFMK20 JLR.1: E-Pace, F-Pace, F-Type, I-Pace, XE, XF, XJ |
| Land Rover | CFMK20 JLR.1: Defender, Discovery, Range Rover Evoque, Range Rover Sport, Range Rover Velar |
| MAN | CFMK25 VW.1: TGE |
| Mercedes-Benz | CFMK20 POR.1: třída B W246, Sprinter, Vito CFMK20 MB.1: AMG GT, třída B W247, třída C, CLE, CLS, třída E, třída E All-Terrain, třída E Cabrio, třída E Coupe, EQC a další |
| Mini | CFMK20 BMW.1: Clubman, Countryman, Paceman, Roadster |
| Peugeot | CFMK20 PSA.2: 208, 308, 408, 508, 3008 II, 5008, Partner CFMK25 PSA.1: 207, 208, 308, 407, 508, 3008 I, 5008, Expert, RCZ, Traveller |
| Porsche | CFMK20 POR.1: 911, Boxster, Cayenne, Cayman, Panamera; vzadu: Macan, Taycan |
| Renault | CFMK20 REN.1: Alpine, Arkana, Captur, Clio IV, Clio VI, Espace V, Kadjar, Kangoo II, Koleos II, Laguna III a další; vzadu: Clio V, Espace IV, Mégane Scénic III |
| Seat | CFMK25 VW.1: Alhambra II, Altea XL, Arona, Arosa, Córdoba, Ibiza, Leon, Mii, Tarraco, Toledo I a další |
| Škoda | CFMK20 VW.2: Kodiaq, Octavia III, Superb I, Superb IV CFMK25 VW.1: Citigo, Elroq, Enyaq, Fabia, Kamiq, Karoq, Kodiaq, Kushaq, Octavia I, Octavia II a další |
| Tesla | CFMK20 TES.1: Model 3, Model Y CFMK20 TES.2: Model S, Model X |
| Volkswagen | CFMK20 VW.2: Fox, Golf IV, Golf Plus, Golf V, Lupo, Phaeton, Sharan II; vzadu: Golf VI, Golf VII, Jetta V, Jetta VI, Passat B7 CFMK20 FOR.1: Amarok II, New Transporter CFMK25 VW.1: Arteon, Beetle, Caddy, Caddy V, Crafter II, Eos, Golf VI, Golf VII, Golf VIII, ID.5 a další |
Výrobce nabídku kroužků stále rozšiřuje. Pokud svou značku v tabulce nenajdete, napište nám – reproduktory COMPOSE jsou univerzální a namontujeme je i do vozů, pro které vozový kroužek zatím není.
Doplňkové parametry
| Kategorie: | Reproduktory 130 mm | 5.25" |
|---|---|
| Hmotnost: | 2.6 kg |
| EAN: | 4057204323486 |
| Typ: | Komponentní |
| Velikost reproduktoru: | 130 mm | 5.25" |
| Impedance |Ω: | 3 Ω |
| Výkon W RMS: | 90 W |
| Citlivost 2.83V/1m: | 91 dB |
| Série: | Compose i3 |
| Montáž: | tři hodiny |
