Helix ISM 400.2DSP – zesilovací modul s DSP do boxů Helix IK DVC2 MK2

Detailní popis produktu

Co Helix ISM 400.2DSP umí

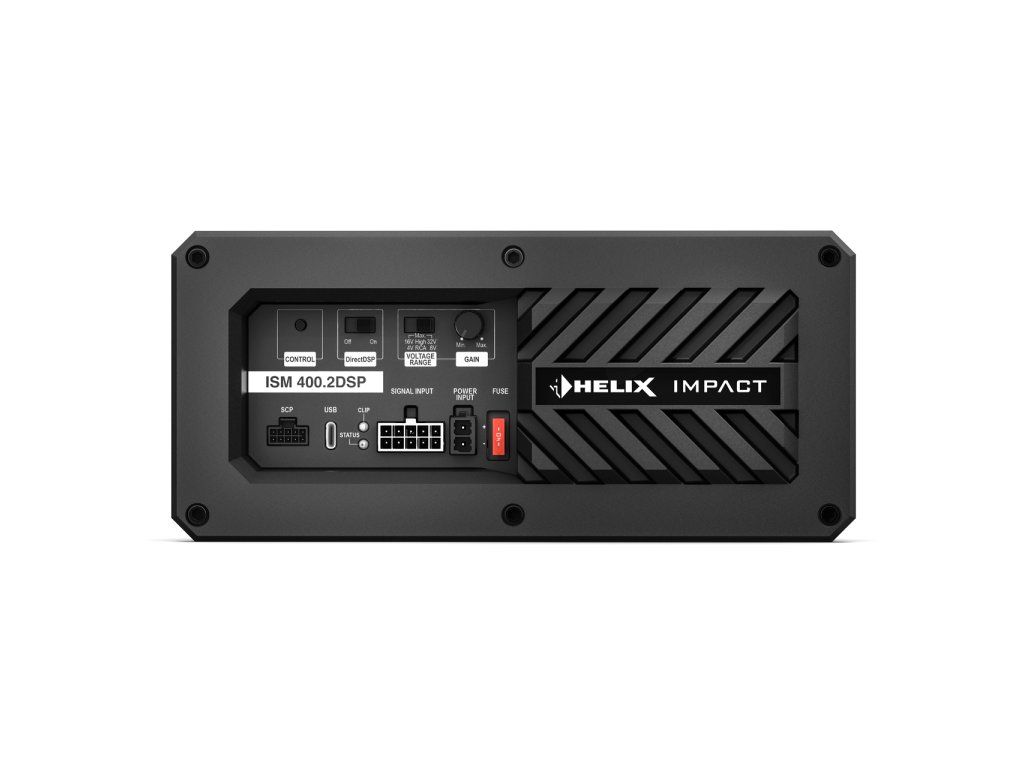

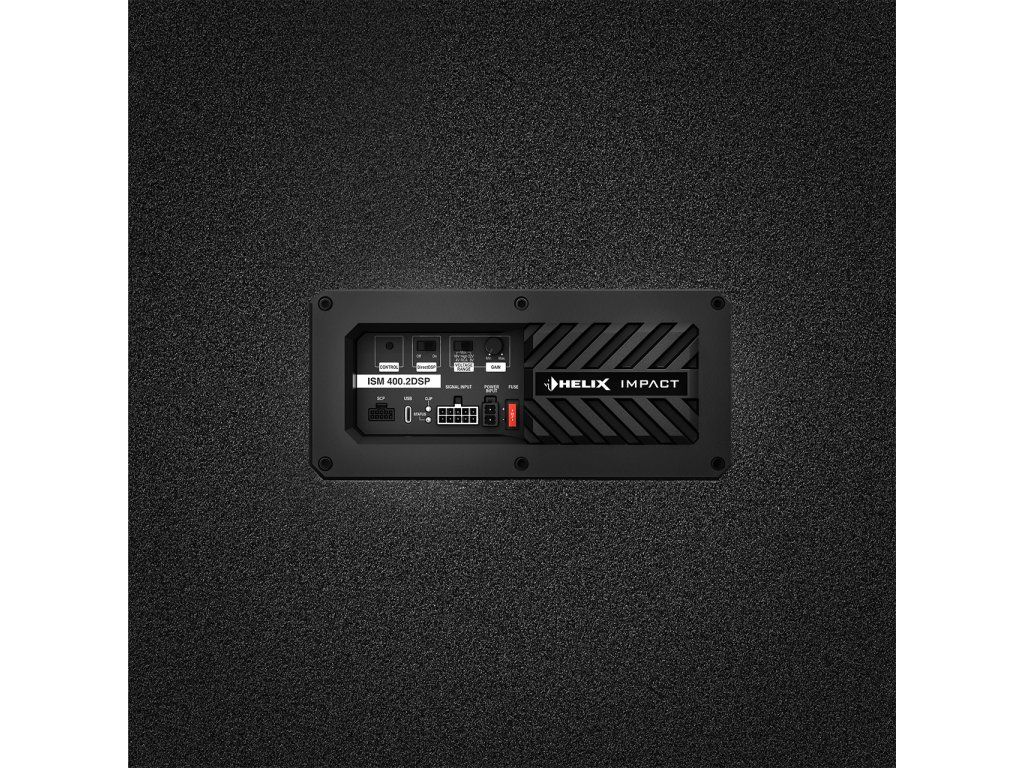

Helix ISM 400.2DSP spojuje výkonový zesilovač a zpracování basového signálu v modulu, který se montuje přímo do vhodné ozvučnice. U kompatibilních boxů nahradí původní svorkovnici. Získáte tak sestavu se zesilovačem uvnitř boxu a možností přizpůsobit basy konkrétnímu autu.

Modul má dva výkonové kanály a jeden DSP kanál. Je určený pro subwooferovou část sestavy; jeho nastavení se týká signálu vedeného do připojeného subwooferu.

Bas přizpůsobený autu a zbytku sestavy

Nastavení v DSP PC-Tool 6 umožňuje upravit basovou část podle použitého boxu a návaznosti na ostatní reproduktory. Smyslem je vyvážená úroveň a plynulý přechod mezi subwooferem a reproduktory ve voze.

DeepImpact pomáhá doplnit nízkofrekvenční obsah oslabený filtrováním zdroje a podle nahrávky upravovat basovou složku. Vhodné nastavení závisí na signálu z rádia a možnostech subwooferu. Výrobce nabízí v DSP PC-Tool 6 také výchozí nastavení pro své boxy IMPACT.

Pokud už máte externí DSP

Režim DirectDSP vede vstupní signál přímo do výkonové části bez vnitřního zpracování a filtrování. Potřebné filtry a nastavení pak musí zajistit externí DSP – důležité je to zejména pro správné omezení frekvenčního pásma subwooferu.

Kam se hodí

Kompatibilní boxy

Kompatibilitu s ISM 400.2DSP výrobce uvádí u těchto modelů:

• Helix IK E8.1-DVC2 MK2
• Helix IK E10.1-DVC2 MK2
• Helix IK ES10.1-DVC2 MK2
• Helix IK ER8.2-DVC2 MK2

Rozhoduje celé označení modelu a příprava ISM-ready. Při zapojení je nutné dodržet schéma daného boxu a modulu pro zátěž 2× 2 Ω. Samotný shodný rozměr reproduktoru nebo název řady kompatibilitu neurčuje.

Nejste si jistí, jaký box máte? Pošlete nám jeho celé označení a údaje o autě a rádiu – vhodné zapojení ověříme.

Co je v balení

• 1× modul ISM 400.2DSP
• 3× propojovací kabel
• 1× USB kabel
• 1× pojistka
• 1× montážní materiál
• 1× návod

Subwooferový box je samostatný produkt. K instalaci je potřeba vhodná napájecí kabeláž s jištěním a signálové propojení.

Montáž

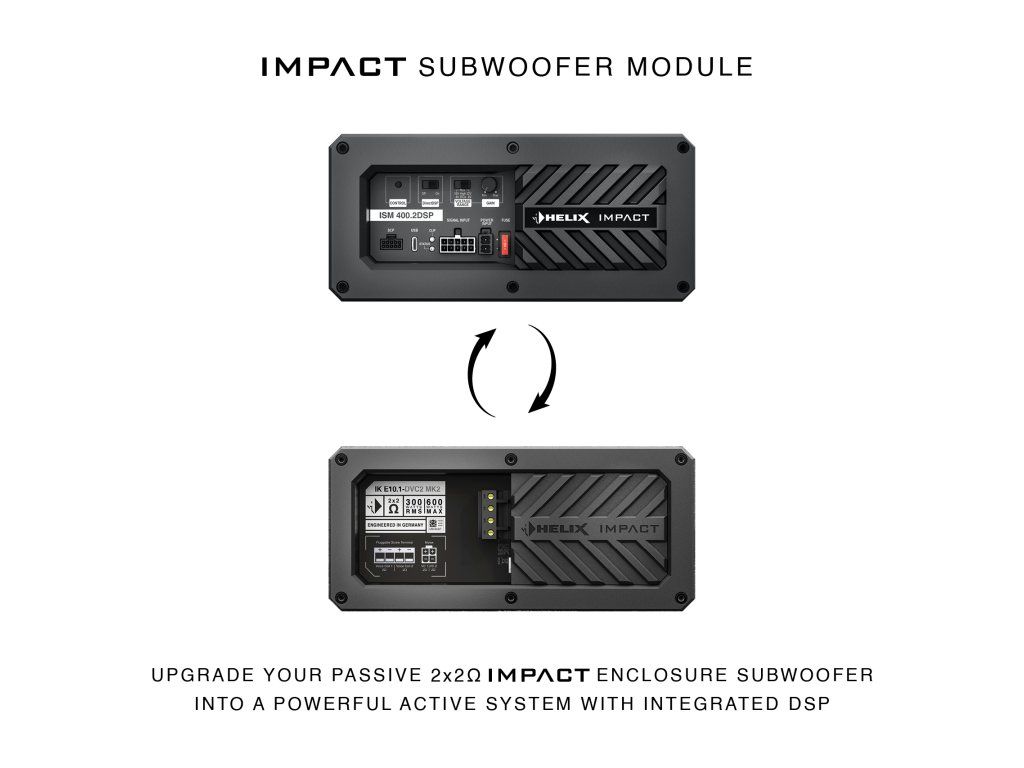

Modul se nasadí místo svorkovnice kompatibilního boxu podle schématu výrobce pro zátěž 2× 2 Ω. Připojí se napájení přes pojistku, kostra a signál z rádia; filtry a úroveň basů se nastaví v DSP PC-Tool 6.

Ladění necháte na nás. V dílně v Plzni nastavíme úroveň, filtr a časování subwooferu podle měření v autě tak, aby bas plynule navazoval na reproduktory, které už máte. Montáž a ladění s námi domluvíte přes kontakty.

Parametry a co znamenají

Pro technické nadšence

Kompletní technický popis, schémata zapojení a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix ISM 400.2DSP (PDF) a stránka Helix ISM 400.2DSP u výrobce.

Zesilovače Helix s DSP – který vybrat

Výkony jsou podle výrobce; podmínky měření (napětí, zkreslení) najdete v parametrech jednotlivých modelů. Máte už zesilovače a chcete jen procesor? Podívejte se na DSP procesory.

Co se k tomu hodí

Kompatibilní boxy najdete výše v části Kam se hodí. Dálkové ovladače kompatibilní podle výrobce:

• Helix URC.1 – dálkový ovladač hlasitosti subwooferu z místa řidiče; ovládanou úroveň nastavíte v DSP PC-Tool.
• Helix URC.3 – dálkový ovladač se dvěma regulátory a přepínačem mezi dvěma uloženými nastaveními. K tomuto přístroji potřebuje adaptér SCP-to-Control Input (výrobce M141313), který v balení není – zeptejte se nás.

Časté dotazy

Potřebuji další zesilovač?

Pro správně navrženou subwooferovou sestavu s tímto modulem další zesilovač nepotřebujete. Reproduktory ve dveřích zůstávají připojené ke svému rádiu nebo zesilovači.

Mohu jej použít s libovolným subwooferem?

Přímá výměna svorkovnice je určena pro kompatibilní boxy. Zakázková instalace do jiné ozvučnice vyžaduje samostatný návrh mechanického uchycení, elektrického zapojení a nastavení.

Zůstane mi tovární rádio?

Modul umí přijmout signál z reproduktorových výstupů přes high-level vstupy. Místo odběru signálu a vhodné nastavení se vybírá podle konkrétního audiosystému.
