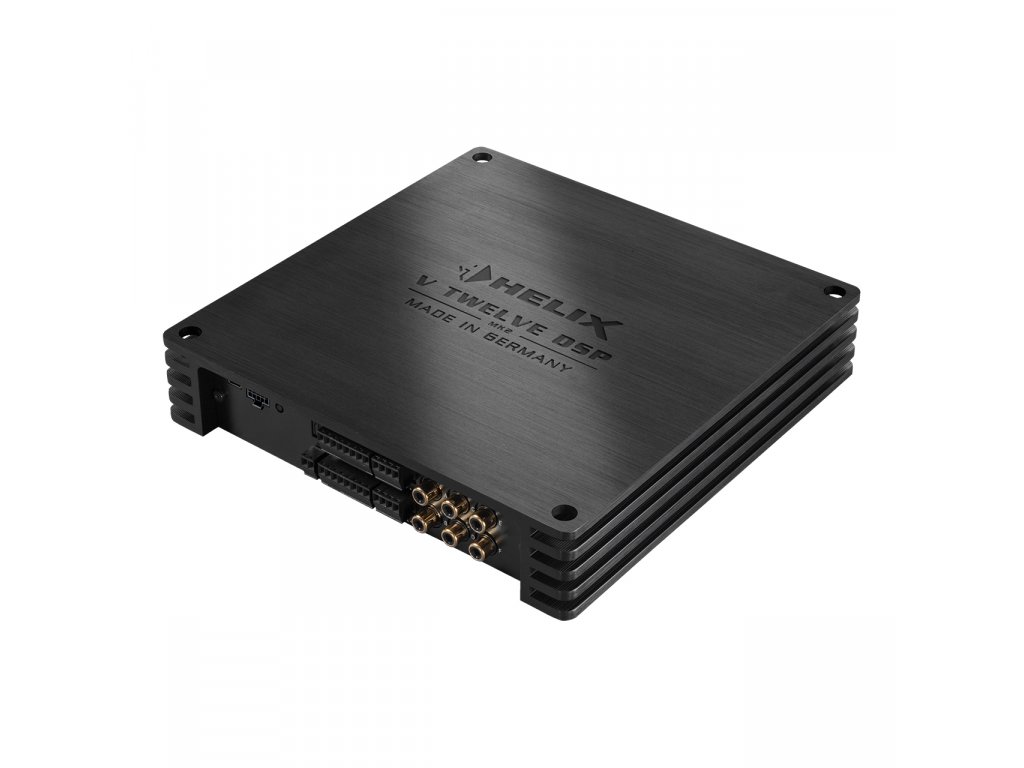

Helix V TWELVE DSP MK2 – 12kanálový zesilovač se 14kanálovým DSP
Kód: HA11208Související produkty
Detailní popis produktu
Co Helix V TWELVE DSP MK2 umí
Helix V TWELVE DSP MK2 využijete při návrhu aktivní vícepásmové sestavy nebo úpravě vícekanálového továrního audia. Dvanáct výkonových kanálů umožňuje rozdělit napájení mezi jednotlivé reproduktorové větve a samostatně upravit jejich signál.
Při rozhodování pomůže nejprve nakreslit rozdělení kanálů: kolik větví potřebuje přední systém, kolik zadní reproduktory a jak bude řešen subwoofer. Tím zjistíte, zda využijete právě dvanáct zesílených kanálů, nebo bude vhodnější jiná kombinace zesilovačů.
Připojení a rozšíření
Přístroj má dvanáct high-level vstupů, šest RCA vstupů a optický digitální vstup. Dva zpracované RCA výstupy umožňují přidat externí zesilovač, například pro subwoofer. Odběr a směrování signálu je potřeba navrhnout podle konkrétního továrního systému.
Nastavení zvuku probíhá v DSP PC-Tool. Při ladění se směrování signálu, výhybky, úrovně, ekvalizace a časování nastavují jako jeden celek. Výsledek je vhodné zkontrolovat měřením i poslechem z určených sedadel.
Kam se hodí
- Aktivní třípásmová přední sestava + zadní reproduktory: šest kanálů vpředu, dva až čtyři pro zadní reproduktory, zbylé kanály třeba na středový reproduktor.
- Vícekanálový tovární systém: dvanáct high-level vstupů pro odběr signálu z více výstupů továrního zesilovače.
- Výkonný subwoofer: samostatný subwooferový zesilovač připojený ke zpracovanému RCA výstupu.
Jde o příklady rozdělení kanálů; konkrétní zapojení navrhneme podle reproduktorů a vozu.
Nevíte, jaká sestava se hodí do vašeho auta? Napište nám model a rok výroby vozu, označení továrního audiosystému nebo VIN a navrhneme řešení na míru.
Co je v balení
- 1× zesilovač V TWELVE DSP MK2
- 1× adaptér Control Input → SCP
- 1× USB kabel
- 2× imbusový klíč
- 1× montážní materiál
- 1× návod
Instalační kabeláž a jištění u zdroje napájení vyberte podle vozidla a návrhu sestavy. Dálkový ovladač je volitelné příslušenství.
Montáž
Zesilovač potřebuje napájecí kabel dimenzovaný na jeho odběr, jištění u baterie, kvalitní kostru a místo, kde se nepřehřívá. Signál bere z RCA, z reproduktorových výstupů rádia nebo digitálně. Nastavuje se v počítači v programu DSP PC-Tool (nejnovější verze).
Ladění necháte na nás. DSP je jen tak dobrý, jak je naladěný. V dílně v Plzni nastavíme časové zpoždění, výhybky a ekvalizaci podle měření přímo ve vašem autě – ne od oka. Cílem je zvuková scéna před vámi a bas, který navazuje na reproduktory. Montáž a ladění s námi domluvíte přes kontakty.
Parametry a co znamenají
| Zesílené kanály / výstupní DSP kanály | 12 / 14 | dvanáct kanálů pohání reproduktory, dva další jdou přes RCA k externímu zesilovači |
| Výkon při 4 Ω | 12× 75 W RMS | trvalý výkon podle výrobce |
| Výkon při 2 Ω | 12× 120 W RMS | – |
| Podmínky uvedených výkonů | THD+N ≤ 1 % | – |
| Můstkové zapojení | výrobce jej nespecifikuje | – |

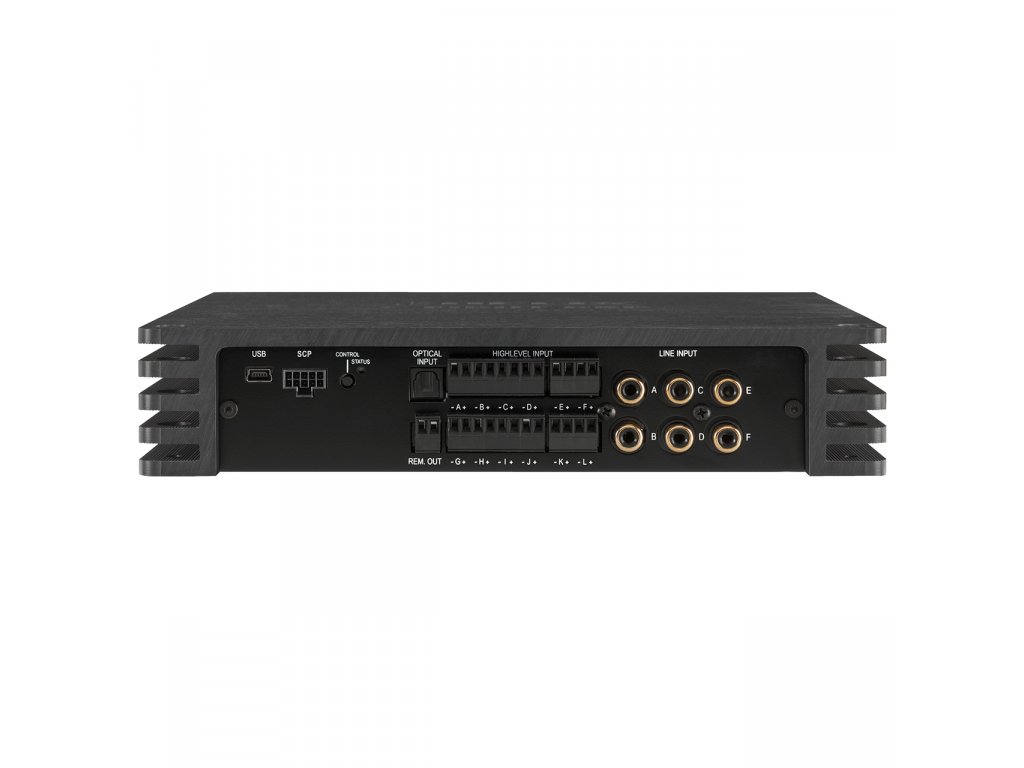

| Vstupy | 12× high-level; 6× RCA; optický S/PDIF 12–96 kHz | high-level = přímo z reproduktorových výstupů rádia |

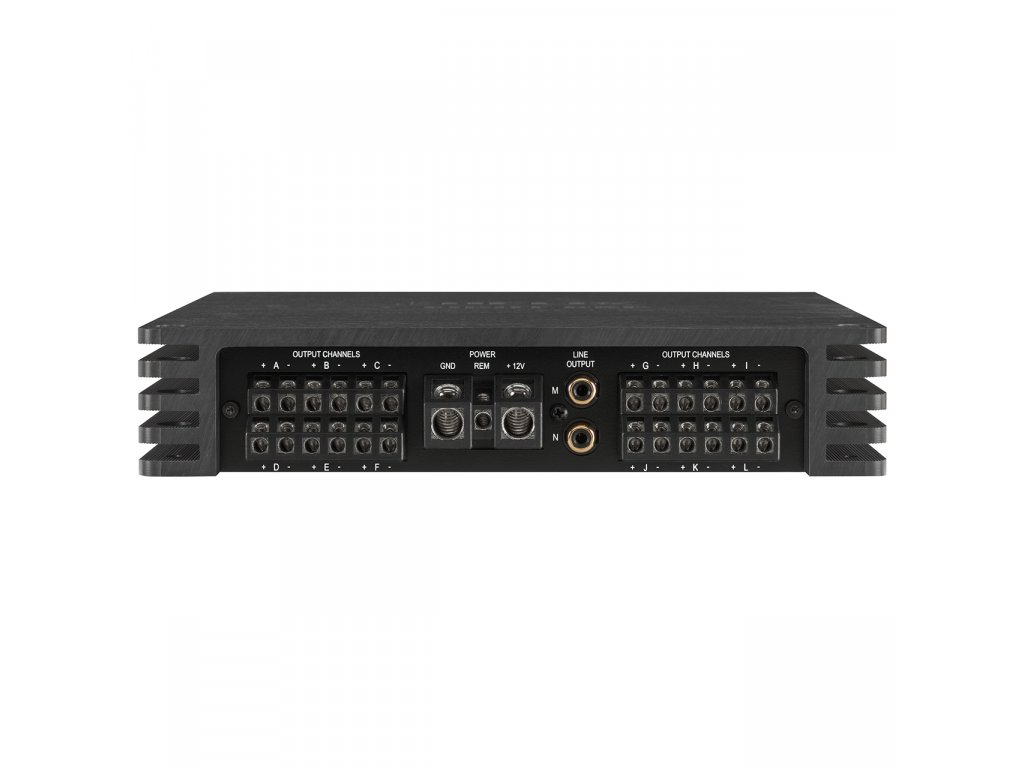

| Výstupy | 12× reproduktorový; 2× RCA, 3 V; 2× Remote Out | – |
| DSP | 64 bit; vzorkovací frekvence 48 kHz | – |
| Třída zesilovače | Pure Class GD | – |
| Rozšíření | slot HEC | pro karty HEC (Bluetooth, USB audio) |
| Napájení | 10,5–18 V; krátký pokles až na 6 V nejvýše 5 s | zvládne start-stop |
| Pojistky přístroje | 2× 30 A | – |
| Rozměry (Š × V × D) | 220 × 44 × 220 mm | – |
Pro technické nadšence
Kompletní technický popis, schémata zapojení a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix V TWELVE DSP MK2 (PDF) a stránka Helix V TWELVE DSP MK2 u výrobce.
Zesilovače Helix s DSP – který vybrat
| Model | Kanály / DSP | Výkon | Vstupy high-level | Pro koho |
|---|---|---|---|---|
| AMPLIFY 206 DSP | 6 / 8 | 6× 100 W RMS na 4 Ω; v můstku 3× 380 W RMS na 4 Ω | 6 (místo RCA) | 4 reproduktory + sub v můstku |
| ISM 400.2DSP | 2 / 1 | 2× 200 W RMS na 2 Ω | 2 | aktivní box IK DVC2 MK2 |
| NEXT V EIGHT DSP ULTIMATE | 8 / 14 | 8× 110 W RMS na 4 Ω; kanály 5–8 4× 220 W RMS na 2 Ω | 12 | USB PerfectStream, 6 RCA výstupů |
| V TWELVE DSP MK2 | 12 / 14 | 12× 75 W RMS na 4 Ω; 12× 120 W RMS na 2 Ω | 12 | 12 kanálů, aktivní sestavy |
| P SIX DSP ULTIMATE | 6 / 12 | 6× 120 W RMS na 4 Ω; kanály C–F 4× 230 W RMS na 2 Ω | 6 (do 32 V) | 96 kHz, 2Ω, 12/24 V |
| V EIGHTEEN DSP | 18 / 20 | 12× 70 W + 6× 75 W RMS na 4 Ω; kanály 13–18 6× 120 W RMS na 2 Ω | 18 | největší systémy, 18 kanálů |
Výkony jsou podle výrobce; podmínky měření (napětí, zkreslení) najdete v parametrech jednotlivých modelů. Máte už zesilovače a chcete jen procesor? Podívejte se na DSP procesory.
Co se k tomu hodí
Rozšiřující karty a ovladače jsou podle výrobce kompatibilní s Helix V TWELVE DSP MK2; měřicí sadu doporučujeme my:
- Helix HEC BT HD – rozšiřující karta: hudba z telefonu přes Bluetooth ve vysoké kvalitě. Vyrábí se ve verzi pro konkrétní přístroj – vyberte variantu V TWELVE DSP MK2.
- Helix HEC HD-AUDIO USB – rozšiřující karta: USB audio vstup až 192 kHz / 32 bit z počítače nebo telefonu. Vyrábí se ve verzi pro konkrétní přístroj – vyberte variantu V TWELVE DSP MK2.
- Helix BT-HD STREAMER – Bluetooth přijímač pro hudbu z telefonu.
- Helix DIRECTOR-SCP – dálkový ovladač s displejem: hlasitost, basy a přepínání všech uložených nastavení.
- Helix CONDUCTOR pro SCP – ovladač hlasitosti a přepínání všech uložených nastavení.
- Helix URC.3 – dálkový ovladač se dvěma otočnými regulátory (funkci, třeba hlasitost subwooferu, nastavíte v DSP PC-Tool) a přepínačem mezi dvěma uloženými nastaveními. Potřebný adaptér je v balení přístroje.
- Sada pro profesionální ladění zvuku Helix AMI – sada pro elektrická a akustická měření v DSP PC-Tool (RTA a TuneEQ), pokud chcete ladit měřením sami.
Časté dotazy
Nahradí přímo každý tovární zesilovač?
Samotný počet vstupů nezaručuje přímou náhradu. Je potřeba ověřit druh signálu, zapojení a funkce původního systému.
Jak připojím výkonný subwoofer?
Jednou z možností je samostatný subwooferový zesilovač připojený ke zpracovanému RCA výstupu.
Znamená čtrnáct DSP kanálů čtrnáct zesílených výstupů?
Vestavěný zesilovač napájí dvanáct kanálů. Dvě další zpracované cesty jsou dostupné přes RCA a pro napájení reproduktorů potřebují externí zesilovač.
Doplňkové parametry
| Kategorie: | 12kanálové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 2.84 kg |
| EAN: | 4057204312527 |
| Počet Kanálů: | 12 kanálové |
| S DSP procesorem: | ANO |
| Výkon W RMS/kanál @2Ω: | 120 W |
| Výkon W RMS/kanál @4Ω: | 75 W |
| RCA vstupy: | 6 |
| High-Level vstupy: | ANO |
| Ostatní vstupy: | Optický SPDIF |
| RCA výstupy: | ANO |
| Maximální vstupní citlivost (V): | 32 V |
| Délka: | 220 mm |
| Šířka: | 220 mm |
| Výška: | 44 mm |
| Operační napětí: | 12 V |
| THD méně než [%]: | 0.015 |
| Třída: | GD |
| Montáž: | 4 hodiny |
