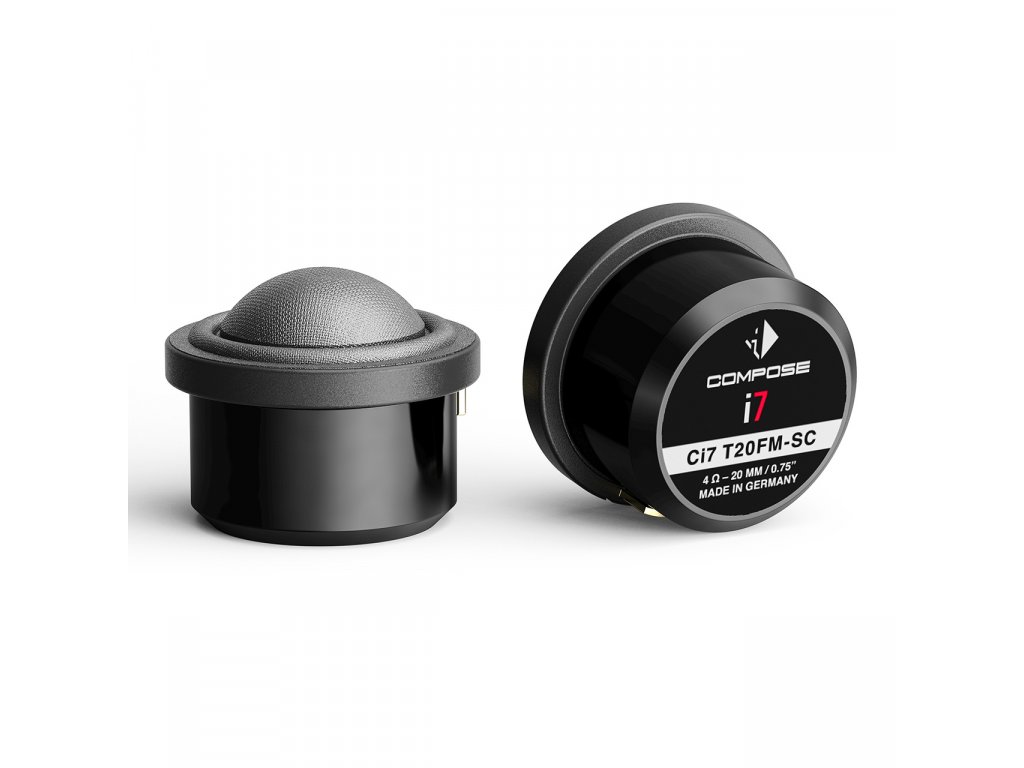

Helix Ci7 T20FM-SC – výškový reproduktor 20 mm, hedvábná kalota, FlexMount, 4 Ohm
Kód: CI21001Související produkty
Detailní popis produktu
Co Helix Ci7 T20FM-SC umí
Helix Ci7 T20FM-SC je výškový reproduktor 20 mm s hedvábnou kalotou, neodymovým magnetem a integrovaným tlumeným vazebním objemem. Díky nízké rezonanční frekvenci umožňuje nízké dělení. Impedance je 4 Ω, citlivost 91 dB (2,83 V/1 m), frekvenční rozsah 1,5 – 30 kHz, montážní hloubka 19 mm.
Reproduktor patří do systému Helix COMPOSE: do původního místa ve voze ho usadí redukční kroužek FlexMount20. Ci7 High-End je nejvyšší řada COMPOSE pro audiofilské sestavy.
Kam se hodí
- Výšky do aktivní sestavy za DSP zesilovačem (každý reproduktor na vlastním kanálu s filtry v procesoru) – výrobce doporučuje horní propust nejníže 4 000 Hz při 6 dB/okt., 3 000 Hz při 12 dB/okt. nebo 2 500 Hz při 24 dB/okt.
Řadu Ci7 zapojujeme vždy s DSP zesilovačem (např. Helix AMPLIFY 206 DSP, případně procesor Helix DSP MINI MK2 nebo DSP.3S, pro náročné sestavy Helix DSP PRO MK3) a ladíme měřením v autě. Nevíte, co do vašeho auta pasuje? Napište nám model a rok výroby vozu, tovární zvukový systém nebo VIN a připravíme řešení na míru.
Co k tomu potřebujete
DSP zesilovač s horní propustí; pro usazení do původního místa vozový kroužek FlexMount20.
Co je v balení
- 2× Ci7 T20FM-SC
- 2× rámeček pro zapuštěnou montáž (flush mount)
- 2× pouzdro výšky (tweeter pod)
- 2× prodlužovací kabel
- 2× montážní materiál
Výhybka a vozové kroužky FlexMount v balení nejsou. Cena je za pár.
Montáž
Reproduktory se usadí do původních míst (s kroužkem FlexMount, pokud ho model má) a připojí se k výstupům DSP zesilovače, kde se nastaví filtry, nebo přes výhybku; sestava se ladí měřením. Počítejte zhruba se dvěma hodinami.
Nebo to necháte na nás. Reproduktory namontujeme v dílně v Plzni, kroužky vybereme podle vašeho vozu a sestavu doladíme. Montáž s námi domluvíte přes kontakty.
Parametry a co znamenají
| Typ | výškový reproduktor 20 mm (kalota), bez výhybky | – |
| Impedance | 4 Ω | – |
| Citlivost | 91 dB (2,83 V/1 m), 88 dB (1 W/1 m) | – |
| Frekvenční rozsah | 1 500 Hz – 30 kHz | – |
| Doporučená horní propust | 6 dB/okt. nad 4 000 Hz, 12 dB/okt. nad 3 000 Hz, 24 dB/okt. nad 2 500 Hz | podle výrobce |
| Rozměry | Ø 32 mm, výřez 27,2 mm, montážní hloubka 19 mm | – |
| Kalota a magnet | hedvábná kalota s vazebním objemem, neodymový magnet | – |
| Kroužky | v balení rámečky pro zapuštěnou montáž, pouzdra a prodlužovací kabely; vozové CFMK20 zvlášť | viz tabulka Výběr kroužků podle vozu |
Řada Helix COMPOSE Ci7 – co k čemu
| Reproduktor | Typ | Typické použití |
|---|---|---|
| Ci7 T20FM-SC | výškový 20 mm, hedvábná kalota | výšky v zrcátku nebo palubní desce |
| Ci7 M100FM-S3 | středotón 100 mm | palubní deska, dveře BMW, Mercedes, Porsche |
| Ci7 W130-S3, W165FM-S3, W200FM-S3 | středobas / woofer 130, 165, 200 mm | dveře |
| Ci7 C165.2FM-S3 | koincidenční koaxiál 165 mm bez výhybky | dveře, aktivní zapojení |
Pro technické nadšence
Kompletní technický popis, rozměry a návod najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix Ci7 T20FM-SC (PDF), stránka Helix Ci7 T20FM-SC u výrobce a FlexMount Finder pro výběr kroužků podle vozu.
Co se k tomu hodí
- Kroužky CFMK20 BMW.1, CFMK20 MB.1, CFMK20 POR.1 (další v tabulce níže).
- Helix Ci7 M100FM-S3 – středotón řady Ci7.
- DSP: Helix AMPLIFY 206 DSP, případně procesor Helix DSP MINI MK2 nebo DSP.3S, Helix DSP PRO MK3.
Časté dotazy
Proč jen s DSP?
Ci7 je high-endová řada – její možnosti se ukážou až s DSP zesilovačem, kde každý reproduktor hraje na vlastním kanálu a sestava se ladí měřením v konkrétním autě. Bez DSP by investice neměla smysl.
Jsou v balení kroužky pro moje auto?
V balení jsou rámečky pro zapuštěnou montáž a pouzdra. Vozové kroužky FlexMount20 se dokupují podle modelu – najdete je v tabulce na konci popisu, nebo vám je vybereme podle VIN.
Výběr kroužků podle vozu
Redukční kroužky FlexMount, které máme v nabídce, podle FlexMount Finderu výrobce (stav říjen 2026). Jedna značka často potřebuje různé kroužky podle modelu, generace a pozice reproduktoru – za názvem kroužku jsou modely podle výrobce, přesné generace, roky výroby a pozice najdete na stránce kroužku. Konkrétní typ vám rádi ověříme podle VIN.
| Značka vozu | Kroužek (FlexMount20) |
|---|---|
| Audi | CFMK25 VW.1: Q3 8U CFMK25 AUD.3: A1, A3, Q2, Q3 8U, Q3 F3, R8 CFMK25 AUD.4: vzadu: A4 B9, A5 F5, A6 C7, A7 C7, Q5 8R CFMK25 AUD.1: A4 B9, A5 F5, A6 C7/C8/C9, A7 C8, A8, Q5 8R/FY, Q7, Q8 |
| BMW | CFMK20 BMW.1: řada 1–8, i3, i4, i5, i8, iX, iX1, iX3, M3, M4 a další |
| Citroën | CFMK20 PSA.2: Berlingo III, C4 III, C5 Aircross, DS3, DS7 CFMK25 PSA.1: Berlingo II, C2, C3 Aircross I, C3 Aircross II, C3 II, C3 III, C3 Picasso, C4 II, C4 Picasso I, C5 II a další |
| Cupra | CFMK25 VW.1: Born |
| DS Automobiles | CFMK25 PSA.1: DS 3, DS 4, DS 5 |
| Ferrari | CFMK20 POR.1: 458, 488, 812, F12, F8, FF |
| Fiat | CFMK20 FIAT.2: 500, 500L, 500X, Bravo, Doblò II, Ducato III, Fiorino III, Linea, Panda III, Punto III a další CFMK25 FIAT.1: Ducato III Facelift CFMK25 PSA.1: Scudo II |
| Ford | CFMK20 FOR.1: C-Max II, EcoSport II, Explorer, Fiesta VIII, Focus IV, Mondeo V, Puma, Transit Courier’14, Transit Custom’23, Transit’14 |
| Iveco | CFMK20 FIAT.2: Daily |
| Jaguar | CFMK20 JLR.1: E-Pace, F-Pace, F-Type, I-Pace, XE, XF, XJ |
| Land Rover | CFMK20 JLR.1: Defender, Discovery, Range Rover Evoque, Range Rover Sport, Range Rover Velar |
| MAN | CFMK25 VW.1: TGE |
| Mercedes-Benz | CFMK20 POR.1: třída B W246, Sprinter, Vito CFMK20 MB.1: AMG GT, třída B W247, třída C, CLE, CLS, třída E, třída E All-Terrain, třída E Cabrio, třída E Coupe, EQC a další |
| Mini | CFMK20 BMW.1: Clubman, Countryman, Paceman, Roadster |
| Peugeot | CFMK20 PSA.2: 208, 308, 408, 508, 3008 II, 5008, Partner CFMK25 PSA.1: 207, 208, 308, 407, 508, 3008 I, 5008, Expert, RCZ, Traveller |
| Porsche | CFMK20 POR.1: 911, Boxster, Cayenne, Cayman, Panamera; vzadu: Macan, Taycan |
| Renault | CFMK20 REN.1: Alpine, Arkana, Captur, Clio IV, Clio VI, Espace V, Kadjar, Kangoo II, Koleos II, Laguna III a další; vzadu: Clio V, Espace IV, Mégane Scénic III |
| Seat | CFMK25 VW.1: Alhambra II, Altea XL, Arona, Arosa, Córdoba, Ibiza, Leon, Mii, Tarraco, Toledo I a další |
| Škoda | CFMK20 VW.2: Kodiaq, Octavia III, Superb I, Superb IV CFMK25 VW.1: Citigo, Elroq, Enyaq, Fabia, Kamiq, Karoq, Kodiaq, Kushaq, Octavia I, Octavia II a další |
| Tesla | CFMK20 TES.1: Model 3, Model Y CFMK20 TES.2: Model S, Model X |
| Volkswagen | CFMK20 VW.2: Fox, Golf IV, Golf Plus, Golf V, Lupo, Phaeton, Sharan II; vzadu: Golf VI, Golf VII, Jetta V, Jetta VI, Passat B7 CFMK20 FOR.1: Amarok II, New Transporter CFMK25 VW.1: Arteon, Beetle, Caddy, Caddy V, Crafter II, Eos, Golf VI, Golf VII, Golf VIII, ID.5 a další |
Výrobce nabídku kroužků stále rozšiřuje. Pokud svou značku v tabulce nenajdete, napište nám – reproduktory COMPOSE jsou univerzální a namontujeme je i do vozů, pro které vozový kroužek zatím není.
Doplňkové parametry
| Kategorie: | Výškové reproduktory 20 mm | 0.75" |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 0.34 kg |
| EAN: | 4057204323349 |
| Typ: | Výškové |
| Velikost reproduktoru: | Výškové 20 mm | 0.75" |
| Impedance |Ω: | 4 Ω |
| Citlivost 2.83V/1m: | 91 dB |
| Série: | Compose i7 |
| Montáž: | 2 hodiny |
