Helix AMPLIFY 201 X-OVER 24V Edition – 1kanálový zesilovač pro 24V vozy
Kód: AC20124Související produkty
Detailní popis produktu
Co Helix AMPLIFY 201 X-OVER – 24V Edition umí
Helix AMPLIFY 201 X-OVER 24V Edition je monoblok pro vozidla s 24V palubní sítí: napájení 21–32 V, výkon 250 W RMS na 4 Ω, 450 W RMS na 2 Ω a 750 W RMS na 1 Ω (podle výrobce při 28,8 V). Odpadá měnič napětí mezi baterií a zesilovačem.
Výbava odpovídá 12V verzi: vlastní dolní propust 50–250 Hz, subsonic, high-level vstupy s ADEP.3 a automatickým zapnutím a kabelový regulátor basů v balení.
Kam se hodí
- Nákladní auto, autobus nebo užitkový vůz s 24V sítí: subwoofer k továrnímu rádiu přes high-level vstupy.
- Subwoofer 2× 2 Ω kolem 300 W RMS (např. Helix IK W8-DVC2): cívky do série na 4 Ω (250 W RMS); paralelně na 1 Ω (750 W RMS) jen se subwooferem kolem 750 W RMS, například Helix IQ W8-DVC2.
Jde o příklady zapojení; konkrétní sestavu navrhneme podle reproduktorů a vozu.
Nevíte, jaká sestava se hodí do vašeho auta? Napište nám model a rok výroby vozu, označení rádia nebo VIN a navrhneme řešení na míru.
Co je v balení

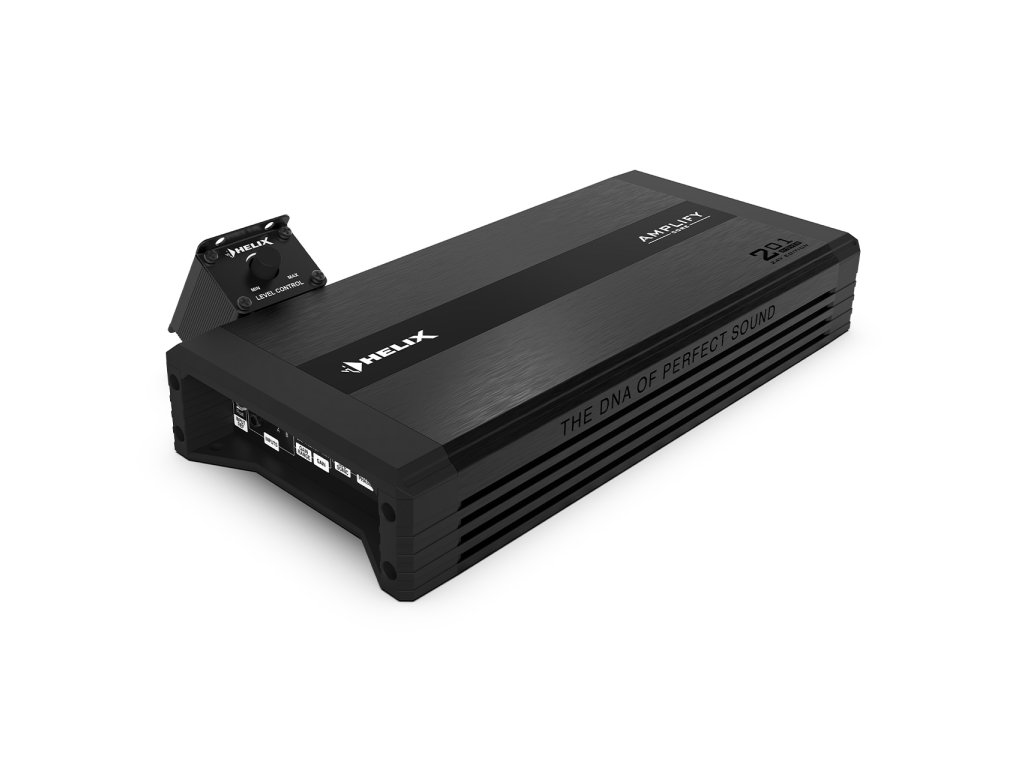

- 1× zesilovač AMPLIFY 201 X-OVER – 24V Edition
- 1× kabelový dálkový regulátor basů
- 1× propojovací kabel high-level
- 2× pojistka
- 2× imbusový klíč
- 1× montážní materiál
- 1× návod
Nutné dokoupit: napájecí kabeláž s jištěním u baterie, kostření, RCA kabel (při zapojení přes RCA) a reproduktorové kabely. Přiložené kabely nejsou kompletní instalační kabeláž.
Montáž

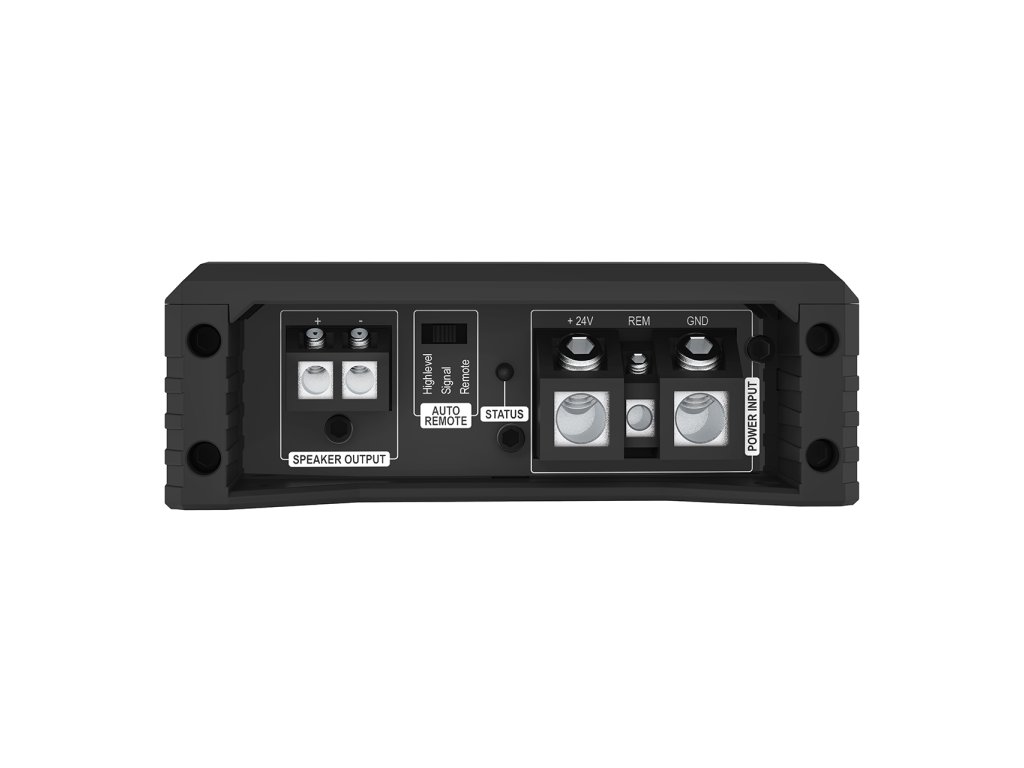

Zesilovač se připojí na 24V palubní síť vozu přes pojistku, s kvalitní kostrou a na místě, kde se nepřehřívá. Na zesilovači se pak nastaví citlivost vstupu (gain) podle signálu z rádia a dělicí kmitočty vestavěných filtrů. Finální doladění děláme poslechem nebo měřením v autě. Počítejte zhruba se čtyřmi hodinami.
Nebo to necháte na nás. Zesilovač zapojíme v dílně v Plzni a nastavíme ho podle sestavy ve vašem autě. Montáž s námi domluvíte přes kontakty.
Parametry a co znamenají
| Kanály | 1 | – |
| Výkon | 1× 250 W RMS na 4 Ω; 1× 450 W RMS na 2 Ω; 1× 750 W RMS na 1 Ω (na 1 Ω trvale jen s hudebním signálem); měřeno při 28,8 V, THD+N ≤ 1 % | podle výkonu ve zvolené impedanci párujete reproduktory nebo subwoofer |
| Můstek | nemá (1 kanál) | – |

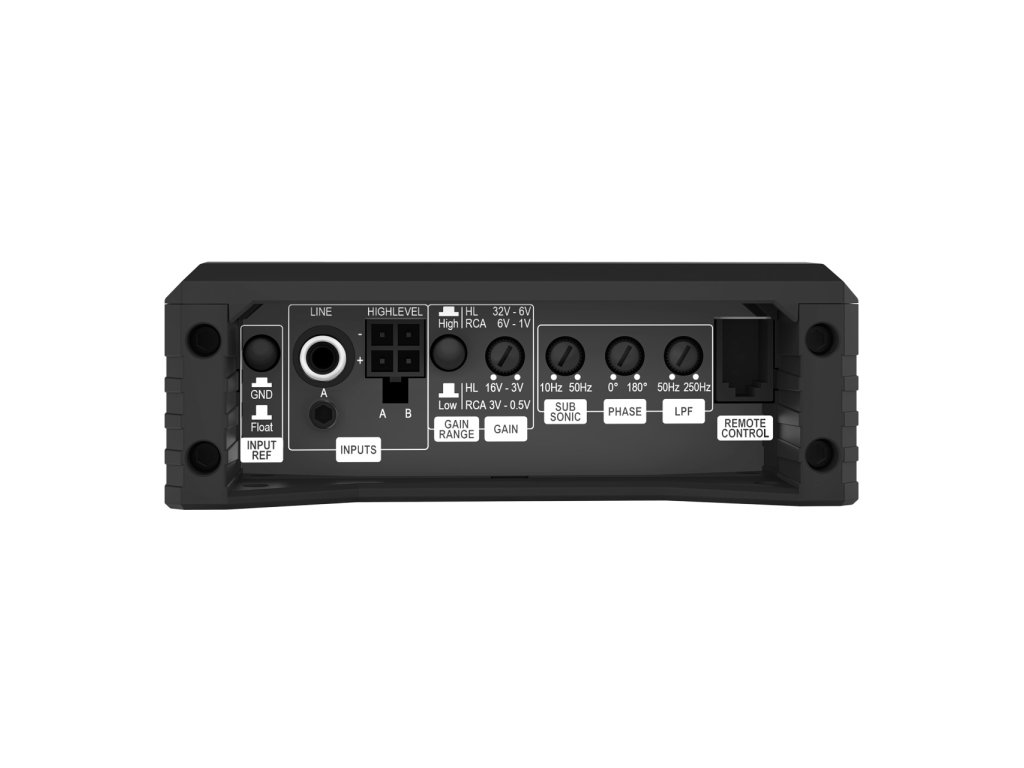

| Vstupy | 1× RCA (0,5–6 V); 2× high-level (3–32 V) s ADEP.3 a automatickým zapnutím; vstup pro dálkový regulátor | high-level = přímo z reproduktorových výstupů rádia |
| Filtry | dolní propust 50–250 Hz, 12 dB/okt. (vždy aktivní); subsonic 10–50 Hz, 12 dB/okt.; fáze 0–180° | – |
| Třída zesilovače | D | D = vysoká účinnost a malé rozměry; AB = lineární zesílení, větší krabice |
| Frekvenční rozsah | 10–250 Hz | – |
| Odstup signál/šum | 114 dB (A) | čím vyšší, tím tišší pozadí |
| Zkreslení | pod 0,003 % | – |
| Napájení | 21–32 V, krátký pokles až na 12 V nejvýše 5 s | – |
| Pojistky | 2× 15 A (na zesilovači) | jištění u baterie dokupujete zvlášť |
| Rozměry (Š × V × D) | 248 × 41,5 × 118 mm | – |
Zesilovače Helix bez DSP – který vybrat
| Model | Kanály | Výkon | Filtry | Vstup z rádia (high-level) |
|---|---|---|---|---|
| AMPLIFY 201 DIRECT | 1 | 450 W RMS na 2 Ω | ne – za DSP | ne |
| AMPLIFY 201 X-OVER | 1 | 450 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 201 X-OVER – 24V Edition | 1, 24 V | 450 W RMS na 2 Ω | ano | ano, ADEP.3 |
| M ONE X | 1 | 700 W RMS na 2 Ω | ano | ano, ADEP |
| P ONE MK2 | 1 | 880 W RMS na 2 Ω | jen subsonic – za DSP | ne |
| C ONE | 1, třída AB | 830 W RMS na 2 Ω | ano | ne |
| AMPLIFY 204 DIRECT | 4 | 4× 190 W RMS na 2 Ω | ne – za DSP | ne |
| AMPLIFY 204 X-OVER | 4 | 4× 190 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 204 X-OVER – 24V Edition | 4, 24 V | 4× 190 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 206 DIRECT | 6 | 6× 190 W RMS na 2 Ω | ne – za DSP | ne |
| NEXT V TWO | 2 | 2× 400 W RMS na 2 Ω | ne – za DSP | ne (V-AMP Link) |
| C FOUR | 4, třída AB | 4× 220 W RMS na 2 Ω | ano | ne |
Výkony jsou podle výrobce: u řady AMPLIFY měřené při 14,4 V (24V verze při 28,8 V), u C, M ONE X, P ONE MK2 a NEXT V TWO výrobce napětí měření neuvádí, výkony proto nejsou přímo srovnatelné. Hledáte zesilovač s vestavěným DSP? Podívejte se na Helix AMPLIFY 206 DSP nebo NEXT V EIGHT DSP ULTIMATE.
Pro technické nadšence
Kompletní technický popis a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix AMPLIFY 201 X-OVER – 24V Edition (PDF) a stránka Helix AMPLIFY 201 X-OVER – 24V Edition u výrobce.
Co se k tomu hodí
Subwoofery Helix, které k tomuto zesilovači sedí výkonem a impedancí (řazeno podle ceny), a další příslušenství:
- Helix IK W8-DVC2 – subwoofer 20 cm, 300 W RMS, 2× 2 Ohm; cívky do série na 4 Ω (250 W RMS z tohoto zesilovače).
- Helix IK W8-SVC2 – subwoofer 20 cm, 300 W RMS, 2 Ohm; na 2 Ω (450 W RMS z tohoto zesilovače).
- Helix IK S8-DVC2 – plochý subwoofer 20 cm, 300 W RMS, 2× 2 Ohm; cívky do série na 4 Ω (250 W RMS z tohoto zesilovače).
- Helix IK S8-SVC2 – plochý subwoofer 20 cm, 300 W RMS, 2 Ohm; na 2 Ω (450 W RMS z tohoto zesilovače).
- Helix IQ W8-DVC2 – subwoofer 20 cm, 750 W RMS, 2× 2 Ohm; cívky paralelně na 1 Ω (750 W RMS z tohoto zesilovače).
- Helix SRC.1 MK2 – dálkový regulátor basů, výrobce ho uvádí jako příslušenství k tomuto zesilovači.
Časté dotazy
Funguje na 12 V?
Ne. 24V Edition je určená pro palubní síť 21–32 V. Pro auta s 12V sítí je AMPLIFY 201 X-OVER.
Je v balení regulátor basů?
Ano, kabelový dálkový regulátor basů je součástí balení.
Jaký subwoofer k němu a jak zapojit cívky?
Výkon zesilovače ve zvolené impedanci má odpovídat zhruba 75–150 % trvalého výkonu subwooferu (RMS). Například: Helix IK W8-DVC2 (300 W RMS) – cívky do série na 4 Ω, 250 W RMS; Helix IK W8-SVC2 (300 W RMS) – na 2 Ω, 450 W RMS; Helix IQ W8-DVC2 (750 W RMS) – cívky paralelně na 1 Ω, 750 W RMS. Sestavu vám rádi navrhneme.
Doplňkové parametry
| Kategorie: | 1kanálové | Mono zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 1.83 kg |
| EAN: | 4057204317010 |
| Počet Kanálů: | 1 kanálové | Mono |
| S DSP procesorem: | NE |
| Výkon subwooferového kanálu: | 750 W |
| Výkon W RMS/kanál @1Ω: | 750 W |
| Výkon W RMS/kanál @2Ω: | 450 W |
| Výkon W RMS/kanál @4Ω: | 250 W |
| RCA vstupy: | 1 |
| High-Level vstupy: | ANO |
| RCA výstupy: | NE |
| Maximální vstupní citlivost (V): | 6 V |
| Délka: | 248 mm |
| Šířka: | 115 mm |
| Výška: | 39 mm |
| Operační napětí: | 24 V |
| Třída: | Digitální |
| Montáž: | čtyři hodiny |
