Helix C ONE – 1kanálový zesilovač na subwoofer, třída AB
Kód: HA11106Související produkty
Detailní popis produktu
Co Helix C ONE umí

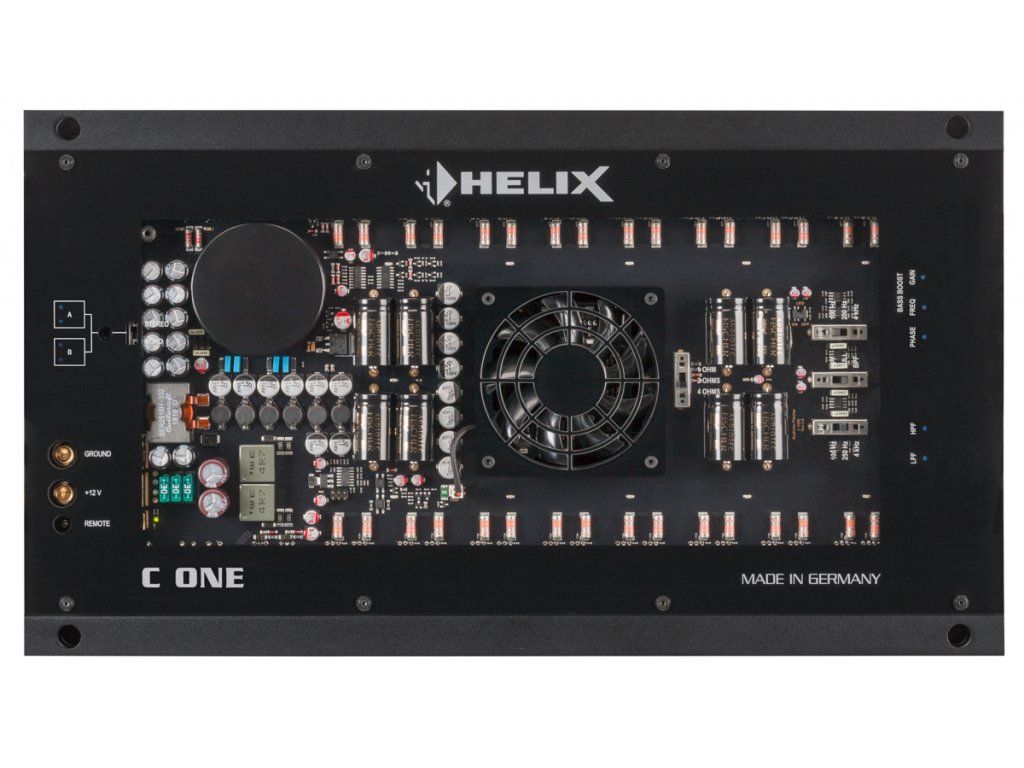

Helix C ONE je monoblok třídy AB, který podle výrobce dává 525 W RMS na 4 Ω, 830 W RMS na 2 Ω a 1 100 W RMS na 1 Ω. Odstup signálu od šumu 120 dB (A) a zkreslení pod 0,006 % ho předurčují pro sestavy, kde má bas hrát přesně, ne jen nahlas.
Filtry pracují v rozsahu 15–4 000 Hz, takže C ONE neslouží jen pro subwoofer, ale výrobce ho doporučuje i pro výkonné středobasy. V našich sestavách ho zapojujeme vždy za DSP procesor. Dva kusy lze propojit přes TwinPower Link a získat 1 660 W RMS na 4 Ω nebo 2 200 W RMS na 2 Ω.
Kam se hodí
- Výkonný subwoofer 2× 2 Ω kolem 750–1 000 W RMS (např. Helix IQ W10-DVC2): cívky paralelně na 1 Ω (1 100 W RMS); do série na 4 Ω (525 W RMS) pro subwoofer kolem 400–650 W RMS.
- Výkonný středobas v audiofilské sestavě: díky filtrům do 4 000 Hz.
- Dva subwoofery nebo velmi výkonný sub: dva C ONE spojené přes TwinPower Link (min. 2 Ω).
Jde o příklady zapojení; konkrétní sestavu navrhneme podle reproduktorů a vozu.
Nevíte, jaká sestava se hodí do vašeho auta? Napište nám model a rok výroby vozu, označení rádia nebo VIN a navrhneme řešení na míru.
Co je v balení
- 1× zesilovač C ONE
- 2× imbusový klíč
- 1× montážní materiál
- 1× návod
Nutné dokoupit: DSP procesor (nebo zesilovač s DSP), napájecí kabeláž s jištěním u baterie, kostření, signálový kabel a reproduktorové kabely. Přiložené kabely nejsou kompletní instalační kabeláž.
Montáž
Zesilovač potřebuje napájecí kabel dimenzovaný na jeho odběr, jištění u baterie, kvalitní kostru a místo, kde se nepřehřívá. Citlivost vstupu (gain) se nastaví podle výstupu DSP procesoru, dělicí kmitočty a ladění řeší procesor. Počítejte zhruba se čtyřmi hodinami.
Nebo to necháte na nás. Zesilovač zapojíme v dílně v Plzni a nastavíme ho podle sestavy ve vašem autě. Montáž s námi domluvíte přes kontakty.
Parametry a co znamenají
| Kanály | 1 (třída AB) | – |
| Výkon | 1× 525 W RMS na 4 Ω; 1× 830 W RMS na 2 Ω; 1× 1 100 W RMS na 1 Ω | podle výkonu ve zvolené impedanci párujete reproduktory nebo subwoofer |

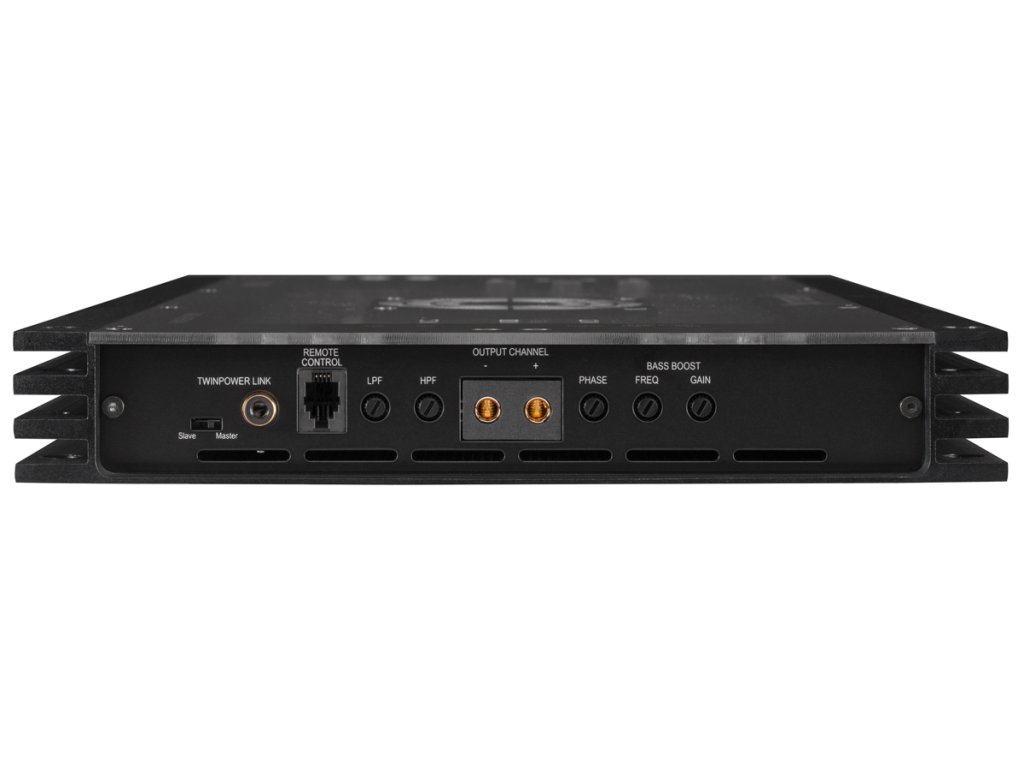

| Můstek | klasický můstek nemá (1 kanál); dva kusy lze spojit přes TwinPower Link: 1× 1 660 W RMS na 4 Ω, 1× 2 200 W RMS na 2 Ω | – |

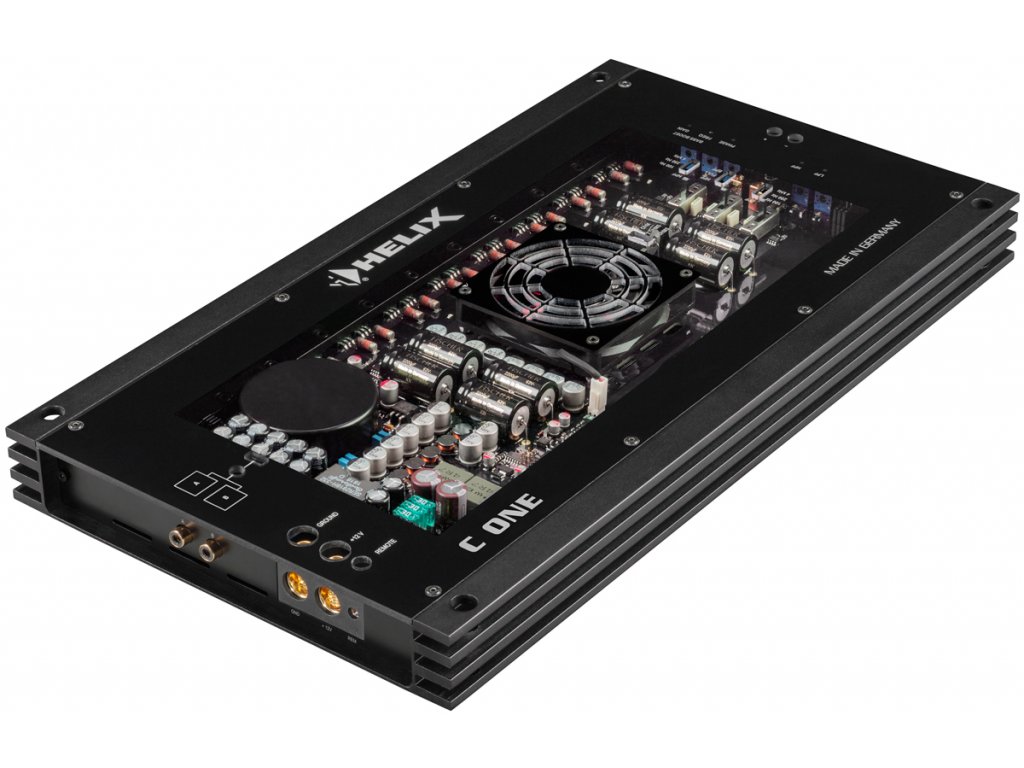

| Vstupy | 2× RCA (0,5–8 V); bez high-level vstupu; volitelně optický S/PDIF s modulem HDM 1; vstup pro dálkový regulátor | – |
| Filtry | horní, dolní i pásmová propust 15–4 000 Hz, 12 dB/okt.; bass boost 0–9 dB (40–120 Hz); fáze 0–180° | – |
| Třída zesilovače | AB | D = vysoká účinnost a malé rozměry; AB = lineární zesílení, větší krabice |
| Frekvenční rozsah | 10 Hz – 80 kHz | – |
| Odstup signál/šum | 120 dB (A) | čím vyšší, tím tišší pozadí |
| Zkreslení | pod 0,006 % | – |
| Napájení | 9–16 V, krátký pokles až na 6 V nejvýše 5 s | – |
| Pojistky | 3× 30 A (na zesilovači) | jištění u baterie dokupujete zvlášť |
| Rozměry (Š × V × D) | 430 × 37,1 × 240 mm | – |
Zesilovače Helix bez DSP – který vybrat
| Model | Kanály | Výkon | Filtry | Vstup z rádia (high-level) |
|---|---|---|---|---|
| AMPLIFY 201 DIRECT | 1 | 450 W RMS na 2 Ω | ne – za DSP | ne |
| AMPLIFY 201 X-OVER | 1 | 450 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 201 X-OVER – 24V Edition | 1, 24 V | 450 W RMS na 2 Ω | ano | ano, ADEP.3 |
| M ONE X | 1 | 700 W RMS na 2 Ω | ano | ano, ADEP |
| P ONE MK2 | 1 | 880 W RMS na 2 Ω | jen subsonic – za DSP | ne |
| C ONE | 1, třída AB | 830 W RMS na 2 Ω | ano | ne |
| AMPLIFY 204 DIRECT | 4 | 4× 190 W RMS na 2 Ω | ne – za DSP | ne |
| AMPLIFY 204 X-OVER | 4 | 4× 190 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 204 X-OVER – 24V Edition | 4, 24 V | 4× 190 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 206 DIRECT | 6 | 6× 190 W RMS na 2 Ω | ne – za DSP | ne |
| NEXT V TWO | 2 | 2× 400 W RMS na 2 Ω | ne – za DSP | ne (V-AMP Link) |
| C FOUR | 4, třída AB | 4× 220 W RMS na 2 Ω | ano | ne |
Výkony jsou podle výrobce: u řady AMPLIFY měřené při 14,4 V (24V verze při 28,8 V), u C, M ONE X, P ONE MK2 a NEXT V TWO výrobce napětí měření neuvádí, výkony proto nejsou přímo srovnatelné. Hledáte zesilovač s vestavěným DSP? Podívejte se na Helix AMPLIFY 206 DSP nebo NEXT V EIGHT DSP ULTIMATE.
Pro technické nadšence
Kompletní technický popis a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix C ONE (PDF) a stránka Helix C ONE u výrobce.
Co se k tomu hodí
Subwoofery Helix, které k tomuto zesilovači sedí výkonem a impedancí (řazeno podle ceny), a další příslušenství:
- Helix IQ W10-DVC2 – subwoofer 25 cm, 750 W RMS, 2× 2 Ohm; cívky paralelně na 1 Ω (1 100 W RMS z tohoto zesilovače).
- Helix IQ W12-DVC2 – subwoofer 30 cm, 750 W RMS, 2× 2 Ohm; cívky paralelně na 1 Ω (1 100 W RMS z tohoto zesilovače).
- Helix SRC.1 MK2 – dálkový regulátor basů, výrobce ho uvádí jako příslušenství k tomuto zesilovači.
- Helix DSP MINI MK2, DSP.3S nebo DSP PRO MK3 – DSP procesory Helix, které před zesilovačem nastaví filtry, zpoždění a ekvalizaci.
Časté dotazy
Připojím ho k továrnímu rádiu?
C ONE má jen vstupy RCA a zapojujeme ho vždy za DSP procesor. DSP s high-level vstupy převezme signál z továrního rádia, nastaví filtry a C ONE dostane signál přes RCA.
Je v balení dálkový regulátor basů?
Ne. Výrobce jako příslušenství uvádí regulátor Helix SRC.1 MK2, který se připojí do vstupu pro dálkový regulátor.
Jaký subwoofer k němu a jak zapojit cívky?
Výkon zesilovače ve zvolené impedanci má odpovídat zhruba 75–150 % trvalého výkonu subwooferu (RMS). Například: Helix IQ W10-DVC2 (750 W RMS) – cívky paralelně na 1 Ω, 1 100 W RMS. Sestavu vám rádi navrhneme.
Doplňkové parametry
| Kategorie: | 1kanálové | Mono zesilovače |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 6.5 kg |
| EAN: | 4057204311117 |
| Počet Kanálů: | 1 kanálové | Mono |
| S DSP procesorem: | NE |
| Výkon subwooferového kanálu: | 1100 W |
| Výkon W RMS/kanál @1Ω: | 1100 W |
| Výkon W RMS/kanál @2Ω: | 830 W |
| Výkon W RMS/kanál @4Ω: | 525 W |
| RCA vstupy: | 2 |
| High-Level vstupy: | NE |
| RCA výstupy: | NE |
| Maximální vstupní citlivost (V): | 8 V |
| Délka: | 430 mm |
| Šířka: | 240 mm |
| Výška: | 37 mm |
| Operační napětí: | 12 V |
| THD méně než [%]: | 0.006 |
| Třída: | Analogová |
| Montáž: | 4 hodiny |
