Helix AMPLIFY 204 X-OVER – 4kanálový zesilovač, high-level vstupy
Kód: AC20420Související produkty
Detailní popis produktu
Co Helix AMPLIFY 204 X-OVER umí
Helix AMPLIFY 204 X-OVER je univerzální čtyřkanál: 4× 100 W RMS na 4 Ω a 4× 190 W RMS na 2 Ω (podle výrobce při 14,4 V), dvojice kanálů i v můstku 2× 380 W RMS na 4 Ω. Každý pár kanálů má horní nebo dolní propust 45–400 Hz, takže zvládne i sestavu se subwooferem bez DSP.

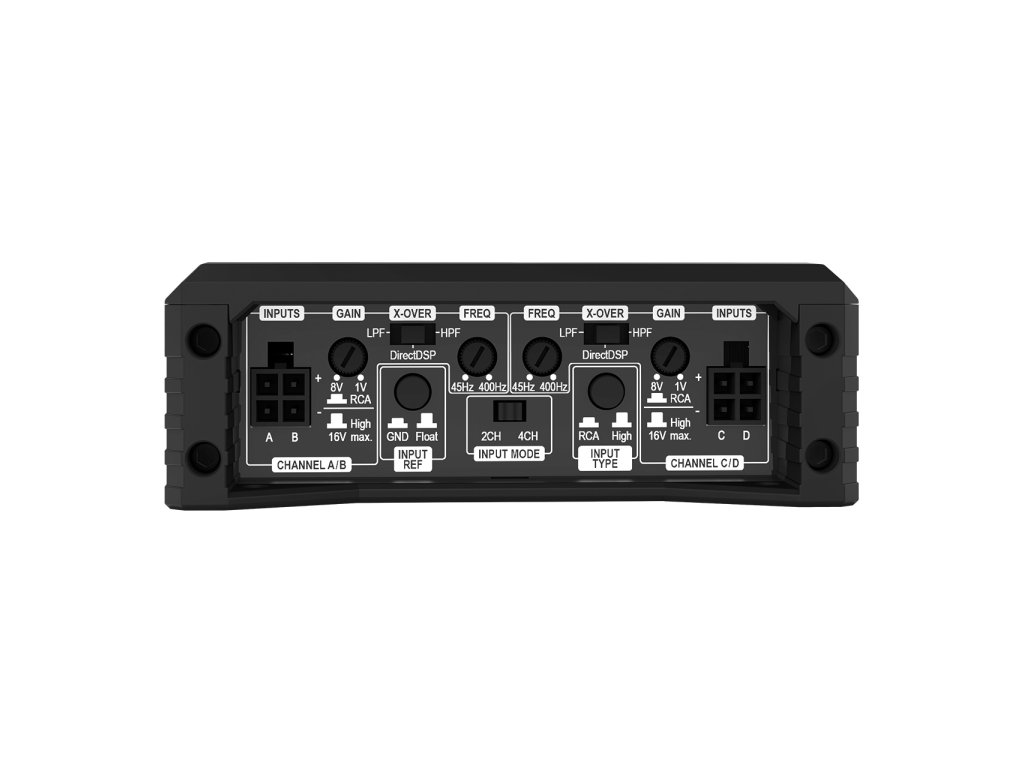

Signál vezme z RCA nebo přes dodané kabely přímo z reproduktorových výstupů rádia; ADEP.3 pomáhá s integrací do továrních systémů. Při zapojení přes high-level vstupy se zapne sám, s RCA potřebuje řídicí vodič (remote). Přepínačem 4CH/2CH rozdělí dva vstupní kanály na všechny čtyři výstupy.
Kam se hodí
- Přední a zadní reproduktory k továrnímu rádiu: high-level vstupy, horní propust chrání reproduktory před basy.

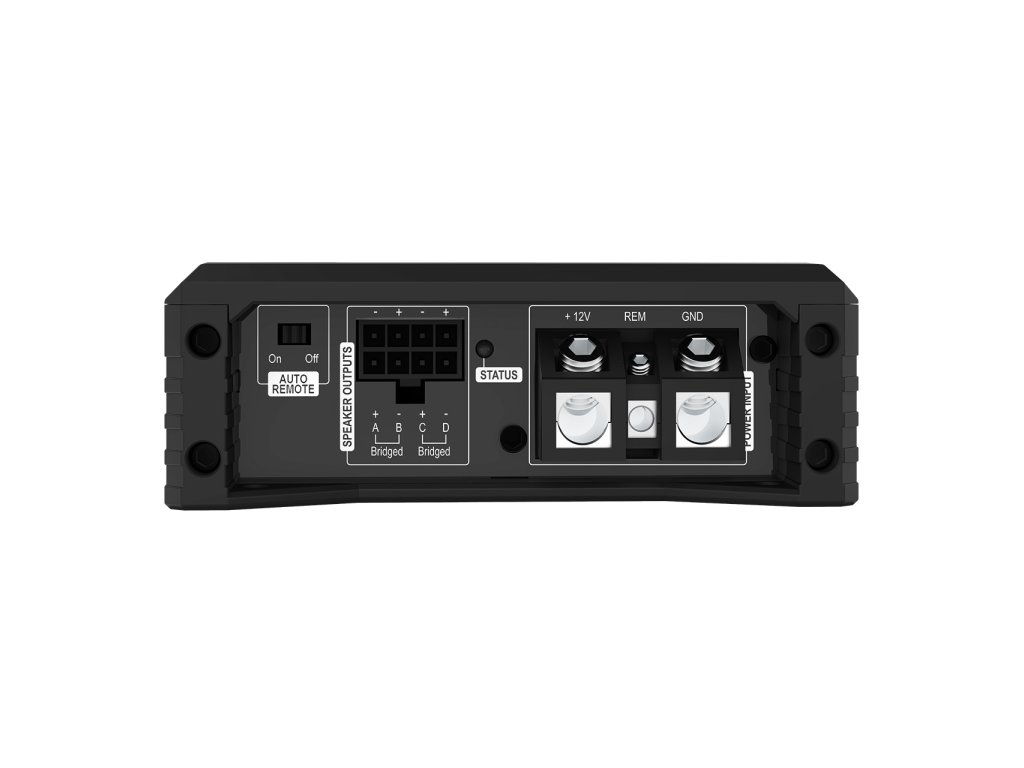

- Přední reproduktory + subwoofer: kanály 1–2 vpředu s horní propustí, 3–4 v můstku s dolní propustí na subwoofer 4 Ω.
- Za DSP: filtry se vypnou (DirectDSP) a nastavuje je procesor.
Jde o příklady zapojení; konkrétní sestavu navrhneme podle reproduktorů a vozu.
Nevíte, jaká sestava se hodí do vašeho auta? Napište nám model a rok výroby vozu, označení rádia nebo VIN a navrhneme řešení na míru.
Co je v balení
- 1× zesilovač AMPLIFY 204 X-OVER
- 3× propojovací kabel
- 2× pojistka
- 2× imbusový klíč
- 1× montážní materiál
- 1× návod
Nutné dokoupit: napájecí kabeláž s jištěním u baterie, kostření, RCA kabel (při zapojení přes RCA) a reproduktorové kabely. Přiložené kabely nejsou kompletní instalační kabeláž.
Montáž
Zesilovač potřebuje napájecí kabel dimenzovaný na jeho odběr, jištění u baterie, kvalitní kostru a místo, kde se nepřehřívá. Na zesilovači se pak nastaví citlivost vstupu (gain) podle signálu z rádia a dělicí kmitočty vestavěných filtrů. Finální doladění děláme poslechem nebo měřením v autě. Počítejte zhruba se čtyřmi hodinami.
Nebo to necháte na nás. Zesilovač zapojíme v dílně v Plzni a nastavíme ho podle sestavy ve vašem autě. Montáž s námi domluvíte přes kontakty.
Parametry a co znamenají
| Kanály | 4 | – |
| Výkon | 4× 100 W RMS na 4 Ω; 4× 190 W RMS na 2 Ω; měřeno při 14,4 V, THD+N ≤ 1 % | podle výkonu ve zvolené impedanci párujete reproduktory nebo subwoofer |
| Můstek | 2× 380 W RMS na 4 Ω | – |
| Vstupy | 4× RCA (1–8 V) nebo 4× high-level (2–16 V) s ADEP.3 a automatickým zapnutím; přepínač 4CH/2CH | high-level = přímo z reproduktorových výstupů rádia |
| Filtry | horní nebo dolní propust 45–400 Hz, 12 dB/okt. pro každý pár kanálů, lze vypnout (DirectDSP) | – |
| Třída zesilovače | D | D = vysoká účinnost a malé rozměry; AB = lineární zesílení, větší krabice |
| Frekvenční rozsah | 10 Hz – 20 kHz | – |
| Odstup signál/šum | 99 dB (A) | čím vyšší, tím tišší pozadí |
| Zkreslení | pod 0,012 % | – |
| Napájení | 10,5–16 V, krátký pokles až na 6 V nejvýše 5 s | – |
| Pojistky | 2× 30 A (na zesilovači) | jištění u baterie dokupujete zvlášť |
| Rozměry (Š × V × D) | 248 × 41,5 × 118 mm | – |
Zesilovače Helix bez DSP – který vybrat
| Model | Kanály | Výkon | Filtry | Vstup z rádia (high-level) |
|---|---|---|---|---|
| AMPLIFY 201 DIRECT | 1 | 450 W RMS na 2 Ω | ne – za DSP | ne |
| AMPLIFY 201 X-OVER | 1 | 450 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 201 X-OVER – 24V Edition | 1, 24 V | 450 W RMS na 2 Ω | ano | ano, ADEP.3 |
| M ONE X | 1 | 700 W RMS na 2 Ω | ano | ano, ADEP |
| P ONE MK2 | 1 | 880 W RMS na 2 Ω | jen subsonic – za DSP | ne |
| C ONE | 1, třída AB | 830 W RMS na 2 Ω | ano | ne |
| AMPLIFY 204 DIRECT | 4 | 4× 190 W RMS na 2 Ω | ne – za DSP | ne |
| AMPLIFY 204 X-OVER | 4 | 4× 190 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 204 X-OVER – 24V Edition | 4, 24 V | 4× 190 W RMS na 2 Ω | ano | ano, ADEP.3 |
| AMPLIFY 206 DIRECT | 6 | 6× 190 W RMS na 2 Ω | ne – za DSP | ne |
| NEXT V TWO | 2 | 2× 400 W RMS na 2 Ω | ne – za DSP | ne (V-AMP Link) |
| C FOUR | 4, třída AB | 4× 220 W RMS na 2 Ω | ano | ne |
Výkony jsou podle výrobce: u řady AMPLIFY měřené při 14,4 V (24V verze při 28,8 V), u C, M ONE X, P ONE MK2 a NEXT V TWO výrobce napětí měření neuvádí, výkony proto nejsou přímo srovnatelné. Hledáte zesilovač s vestavěným DSP? Podívejte se na Helix AMPLIFY 206 DSP nebo NEXT V EIGHT DSP ULTIMATE.
Pro technické nadšence
Kompletní technický popis a všechny parametry najdete v dokumentaci výrobce Audiotec Fischer (anglicky): návod Helix AMPLIFY 204 X-OVER (PDF) a stránka Helix AMPLIFY 204 X-OVER u výrobce.
Co se k tomu hodí
Doporučujeme k tomuto zesilovači:
- Helix DSP MINI MK2, DSP.3S nebo DSP PRO MK3 – DSP procesory Helix, které před zesilovačem nastaví filtry, zpoždění a ekvalizaci.
Časté dotazy
Jaký je rozdíl proti AMPLIFY 204 DIRECT?
X-OVER má vlastní filtry a high-level vstupy s ADEP.3, takže se hodí přímo k rádiu. DIRECT nemá filtry ani high-level vstupy a patří za DSP procesor.
Mám jen dva výstupy z rádia, zapojím čtyři kanály?
Ano. Přepínačem 4CH/2CH zesilovač rozdělí dva vstupní kanály na všechny čtyři výstupy.
Jakou kabeláž potřebuji?
Napájecí kabel dimenzovaný na odběr zesilovače s pojistkou u baterie, kostru, signálový a reproduktorové kabely. Průřez kabelu navrhneme podle délky a výkonu.
Doplňkové parametry
| Kategorie: | 4kanálové zesilovače |
|---|---|
| Záruka: | 24 měsíců |
| Hmotnost: | 1.82 kg |
| EAN: | 4057204316150 |
| Počet Kanálů: | 4 kanálové |
| S DSP procesorem: | NE |
| Výkon W RMS/kanál @4Ω: | 100 W |
| Výkon W RMS v můstku @4Ω: | 380 W |
| RCA vstupy: | 4 |
| High-Level vstupy: | ANO |
| RCA výstupy: | NE |
| Maximální vstupní citlivost (V): | 8 V |
| Délka: | 248 mm |
| Šířka: | 115 mm |
| Výška: | 39 mm |
| Operační napětí: | 12 V |
| Třída: | Digitální |
| Montáž: | 4 hodiny |
